Allegro Pad Designer焊盘制作指南

Allegro Pad Designer焊盘制作指南
Allegro 焊盘设计插件Pad Designer介绍：
一、 启动焊盘设计插件Pad Designer

   执行：开始/程序/Cadence/Pad Designe, 启动焊盘设计插件。
二、 焊盘设计插件菜单栏介绍

   1、 File 栏

   (1)、New: 新建焊盘。

   (2)、Open: 打开焊盘。

   (3)、Save: 以当前文件名保存当前设计。

   (4)、Save As: 将当前设计以另一文件名保存。

   (5)、Check: 检查当前设计中的错误。

   (6)、Properties 。

   (7)、s cripting 。

   (8)、Exit。

   2、 Reports 栏 。

   (1)、Padstack Summary 。
三、 焊盘设计插件界面

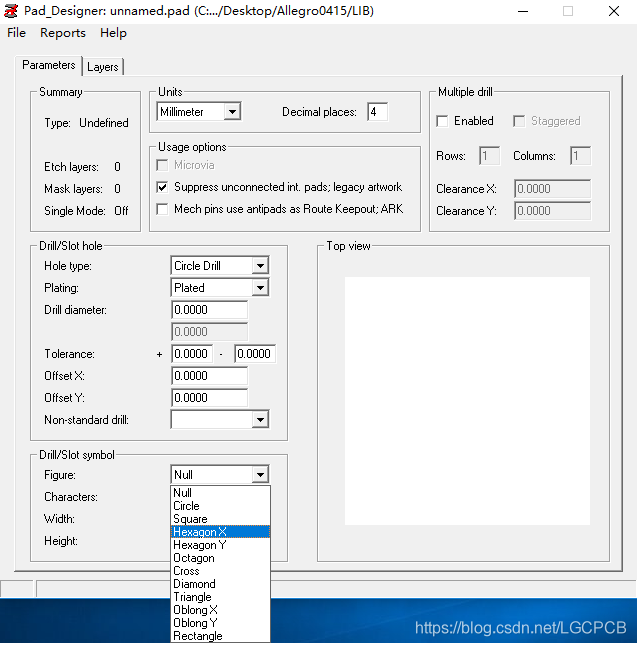

   (1)、 Parameters 介绍。

Type 栏: 在此栏定义设计焊盘的类型

Through----选择此项表示要设计一个插针式焊盘。

   　 Blind/Buried----选择此项表示要设计一个盲/埋孔。

   Single----选择此项表示要设计一个贴片式焊盘。

Internal layers栏: 控制单一的没与任何其它网络连接的焊盘在出内层Gerber时的输出方式

Units栏: 单位及精度选择栏。

   Units----点击 下拉菜单  , 有五种单位供选择. 它们分别是Mils(千分之一寸)、Inch(英寸)、Millimeter(毫米)、Centimeter(厘米)、Micron(微米)。<
