怎么去添加相对传输延迟的等长规则，首先讲述的是通过直接添加法去添加，直接添加法只适用于点对点的传输模式，中间没有任何串阻、串容的情况，具体操作如下所示：

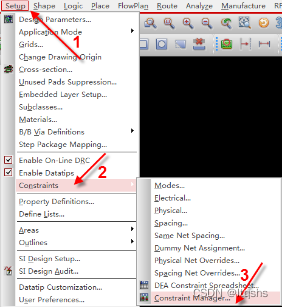

打开规则管理器，执行菜单 命令 Setup-Constraints，在下拉菜单中选择Constraint Manager，如图1所示，进入到规则管理器中；
图1 规则管理器示意图

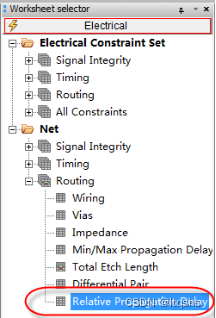

进入到规则管理器之后，在CM左侧的目标栏中选择 Net ，在Net中选择相对传输延迟选项Relative Propagation Delay，如图2所示；
图2 相对传输延迟设置示意图

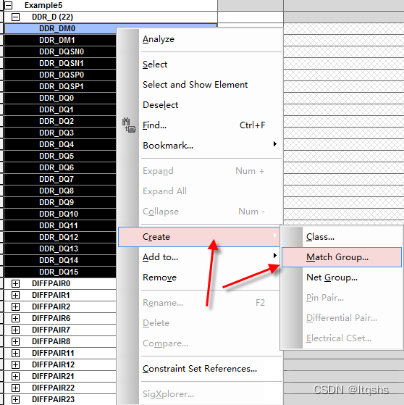

选择需要创建等长的信号线，或者是事先将需要创建等长的信号线加好 Bus ，直接全部选中，点击鼠标右键，执行菜单命令Create-Match Group，创建等长集合，如图3所示；
图3 创建等长集合示意图
在弹出的界面中，输入需要创建的等长集合的名
