Allegro添加过孔操作

Allegro添加过孔

1、首先建立焊盘（热风焊盘）

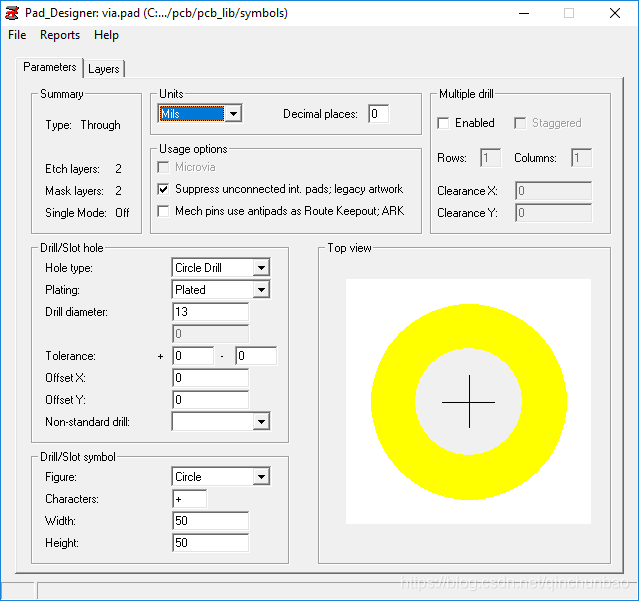

Via20x10mil(tr30x45x12mil_45)

2、设置过孔的焊盘

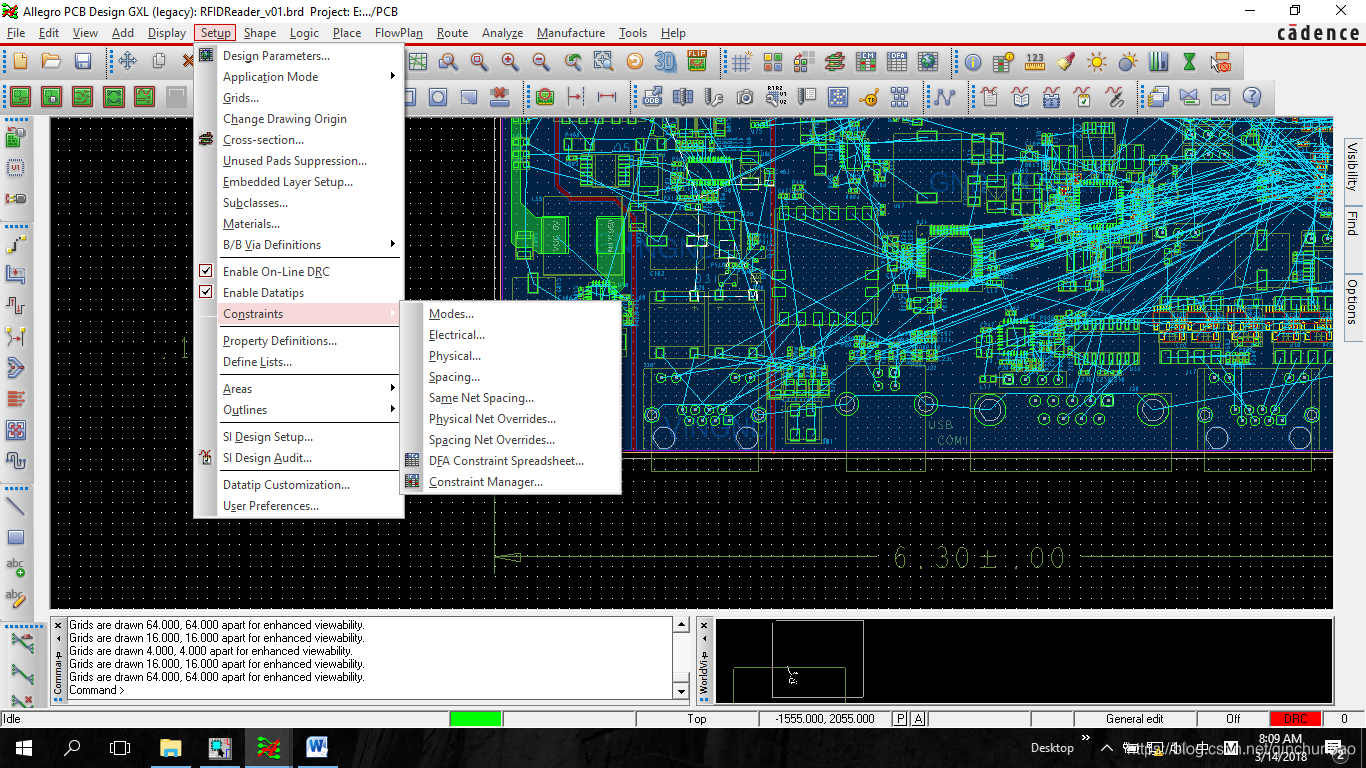

Setup-->Constraints（约束）-->Physical

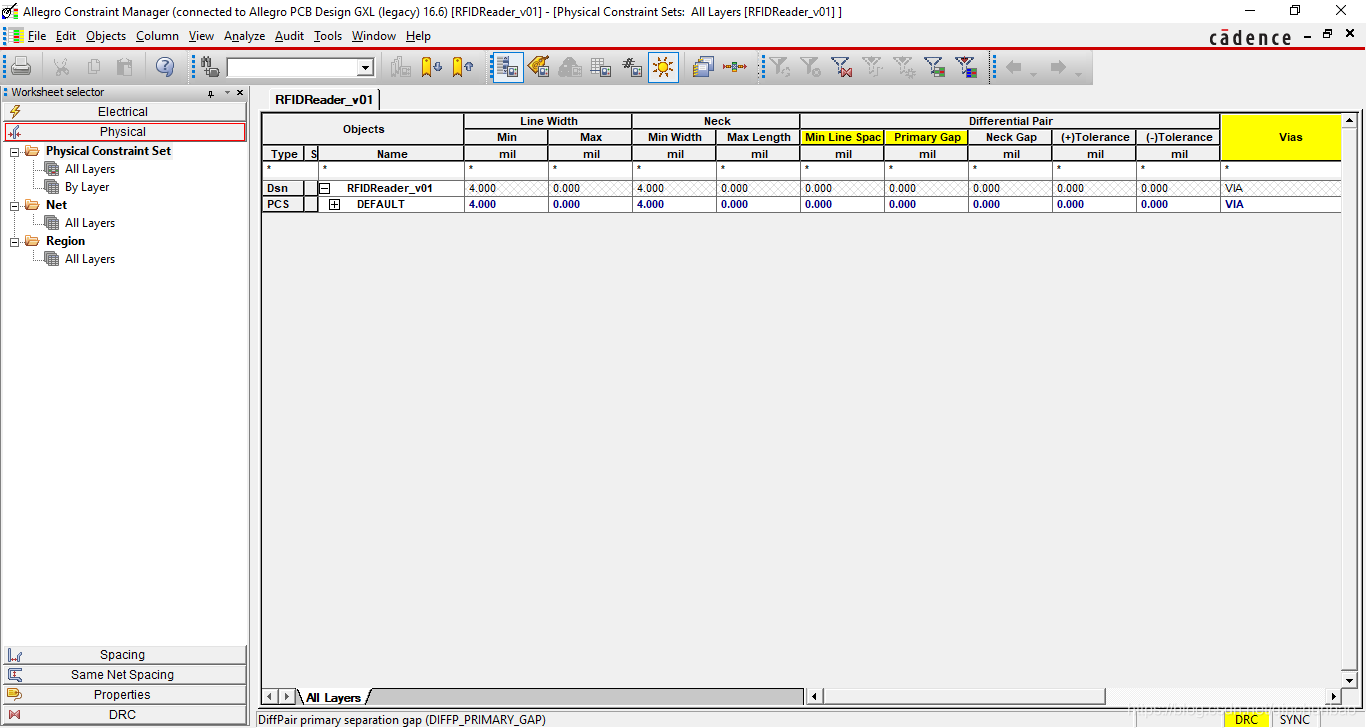

弹出以下对话框Allegro Constraint Manager

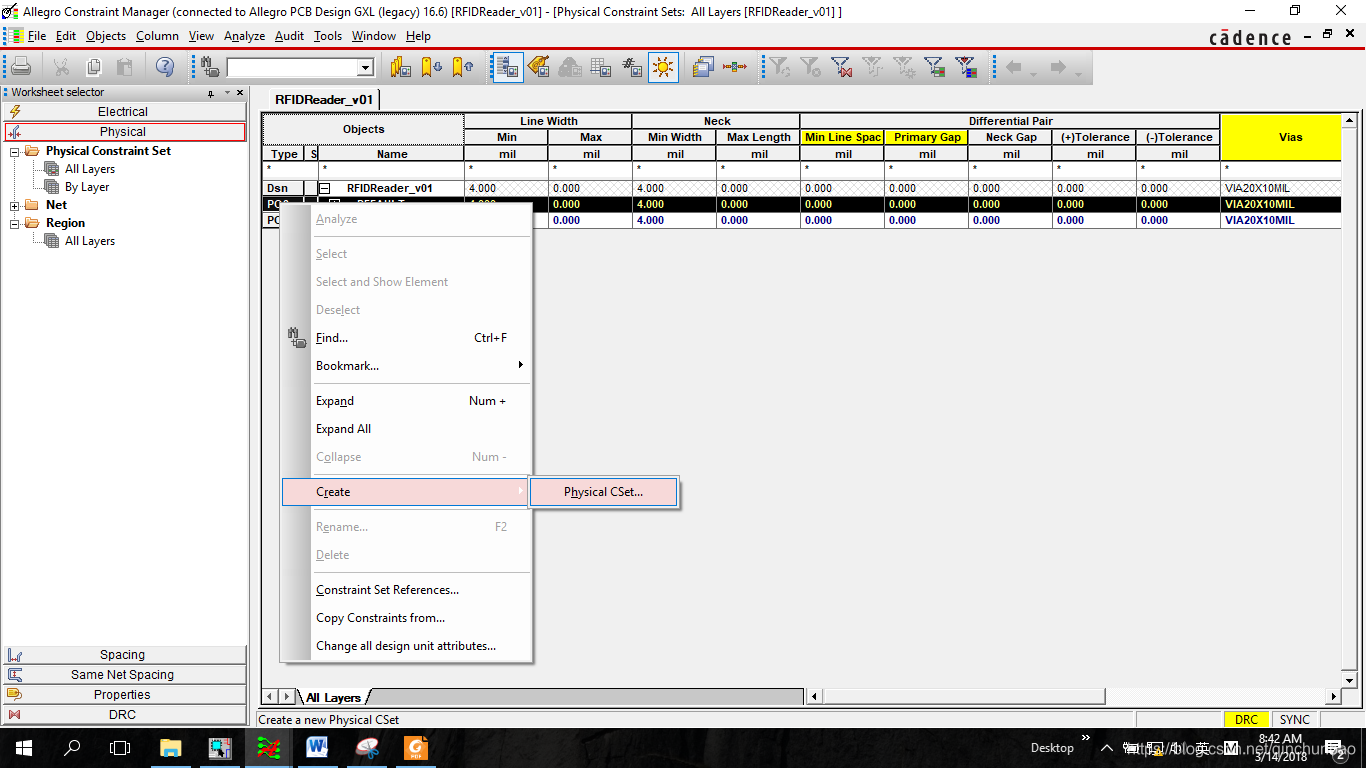

可以通过右键点击 PC S（Physical Cset）新建一个PC S

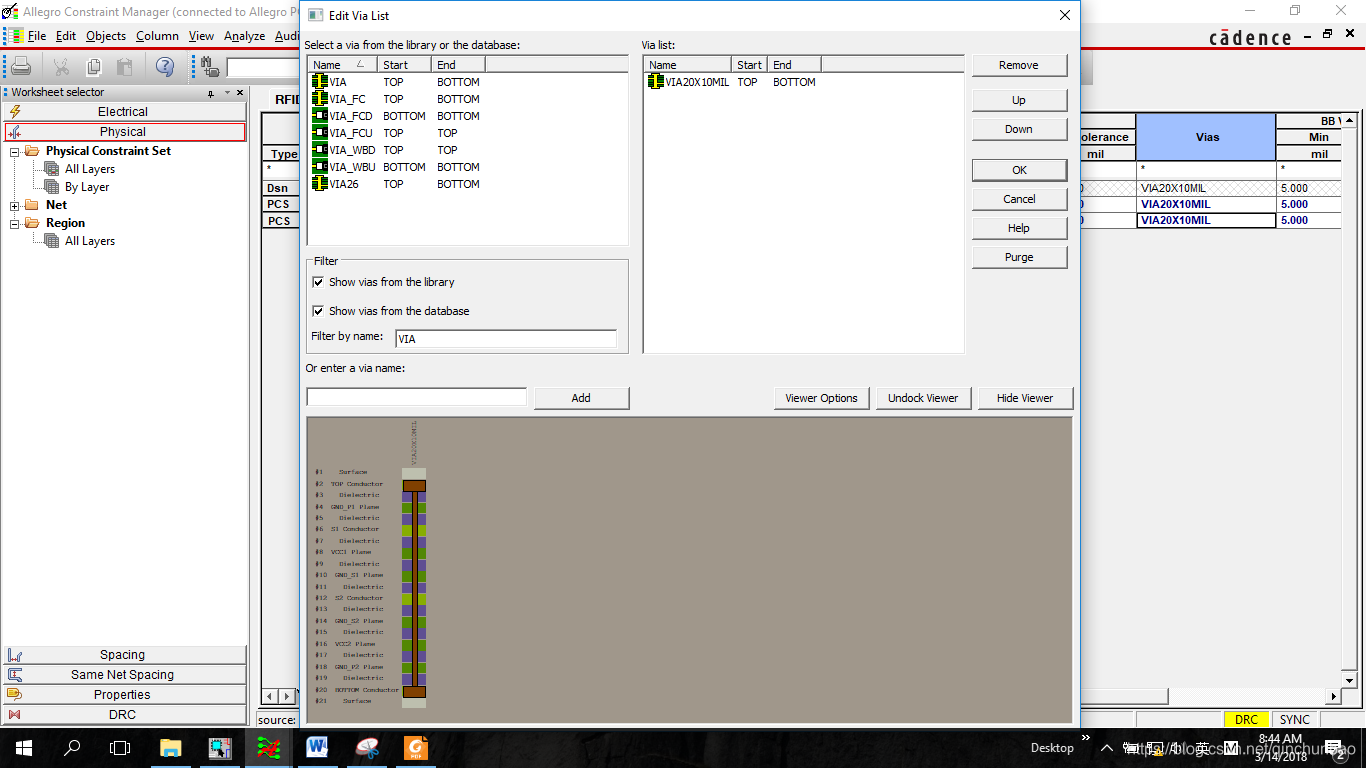

单击对话框PC S1右侧的via属性框弹出设置对话框Edit via list

在左侧 select   a via from library or database选择via（焊盘），双击加入到右侧via list对话框，单击OK,关闭对话框

可以通过up上移来设置默认的via

布线时添加via:

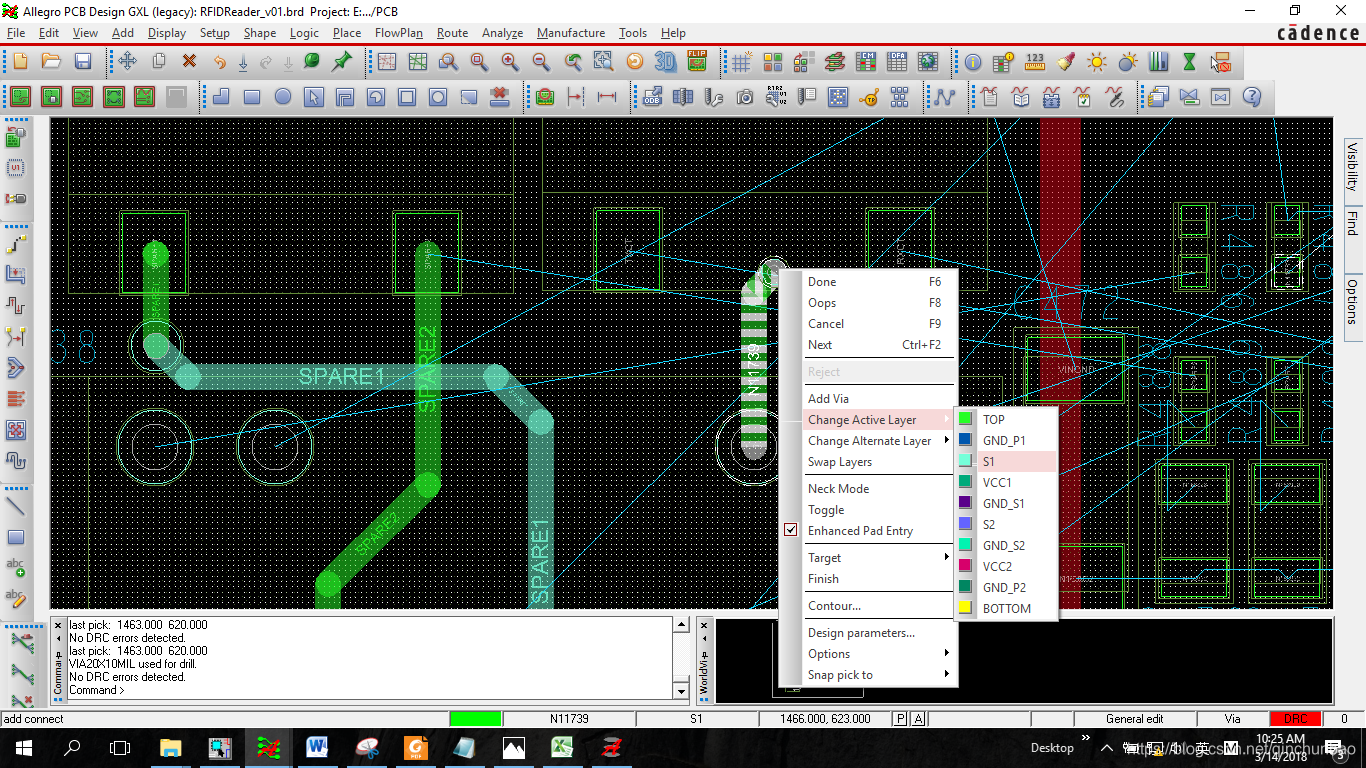

在布线的过程中双击鼠标左键换层就自动加上定义的过孔了（要保证Options下面的VIA里有定义好的VIA）。然后右键change Active Layer   选择接下来的布线层

如果想整块板放置VIA，可以在place->Via Arrays下面进行。

如果想放单个VIA在铺铜层，那么可以用Add connect(F3)双击铺铜也可以放上VIA。

过孔理解

Allegro 自带的一个过孔via

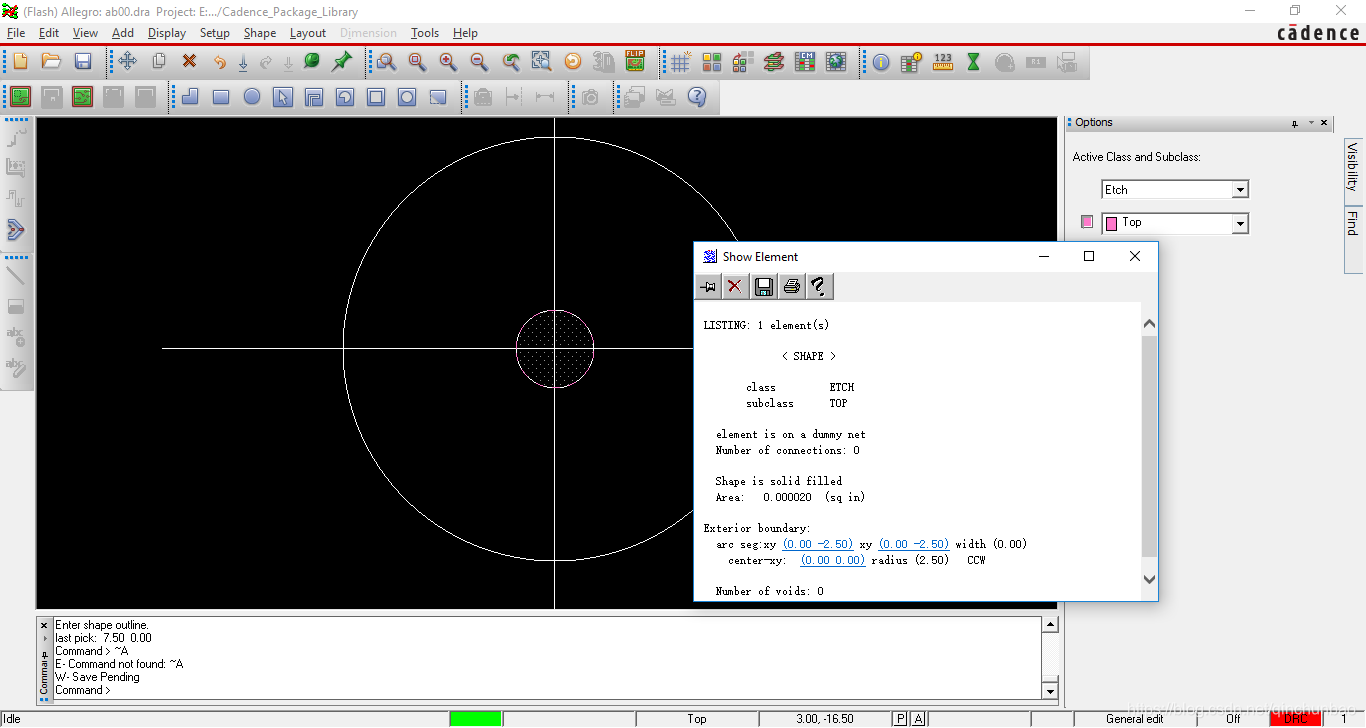

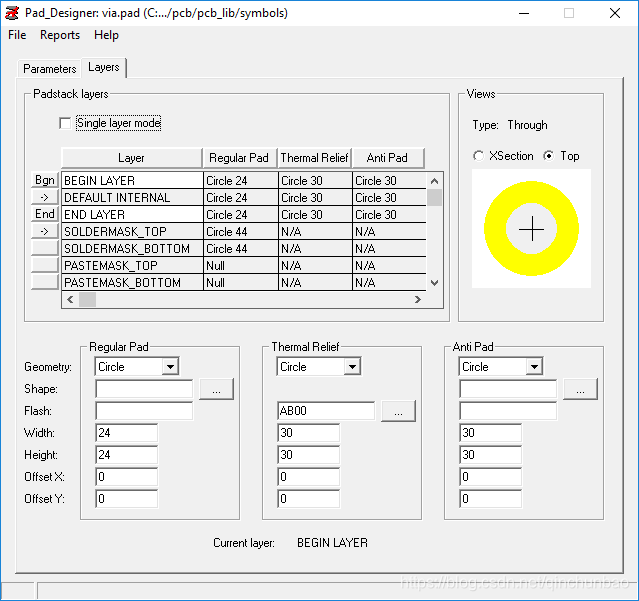

其中AB00 是一个直径为5mil的一个圆形shape

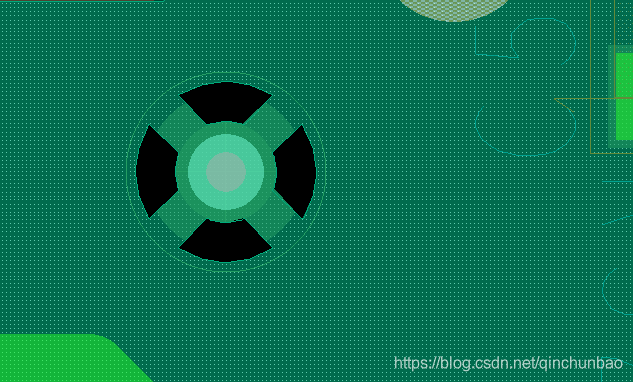

目前理解这个shape是负片，只要制作的过孔开孔直径大于这个shape，当与铜皮连接时就是直连。。。遇到一个问题，通过通孔焊盘（有热风焊盘）生成的via即使设置了直连但还是热风形状的十字连接:

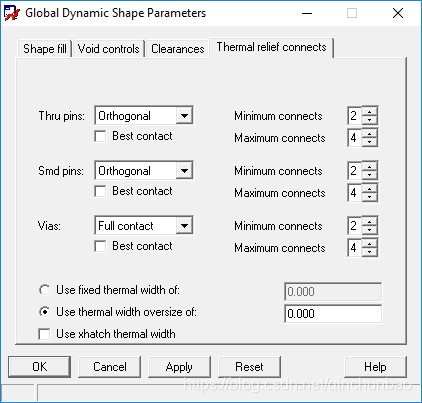

Shape--> Global   Dynamic Params…

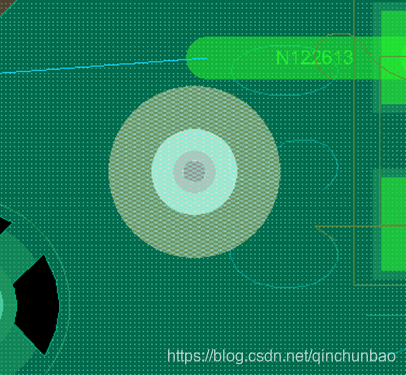

而用AB00 做的via,连接是这样的
