Allegro 16.6 DXF导入生成板框

阅读数 3

标准板框形状如正方形、矩形、圆形等可以用Allegro绘制，但一些异形的板框，手动绘制比较麻烦，所以需要结构工程师将异形的板框绘制好形成dxf文件，直接导入到PCB中即可。

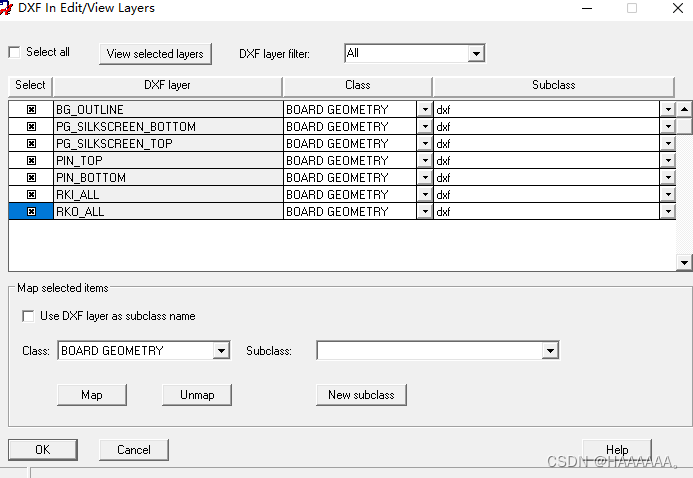

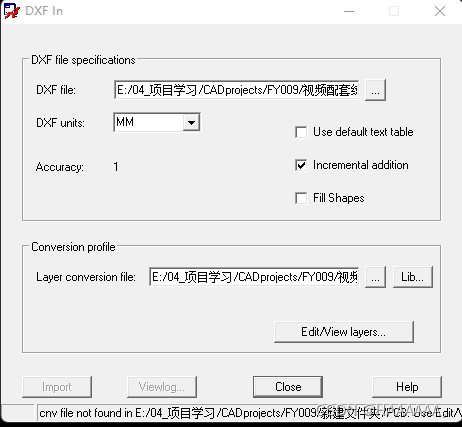

第一步：打开PCB Editor ，点击File->New，弹出的New Drawing框中，选择Board创建板框绘制面板。点击File->Import->DXF，选择dxf文件。（Incremental addition勾上就是在创建好的板框面板里添加，否则自动创建新的板框绘制界面）。再进入Edit/View layers编辑层，这里是当前的一些dxf里面所用的层，需要映射到我们PCB的class和subclass当中，可以选择所有，再点击Map就可以将dxf里面的层映射到class和subclass当中。

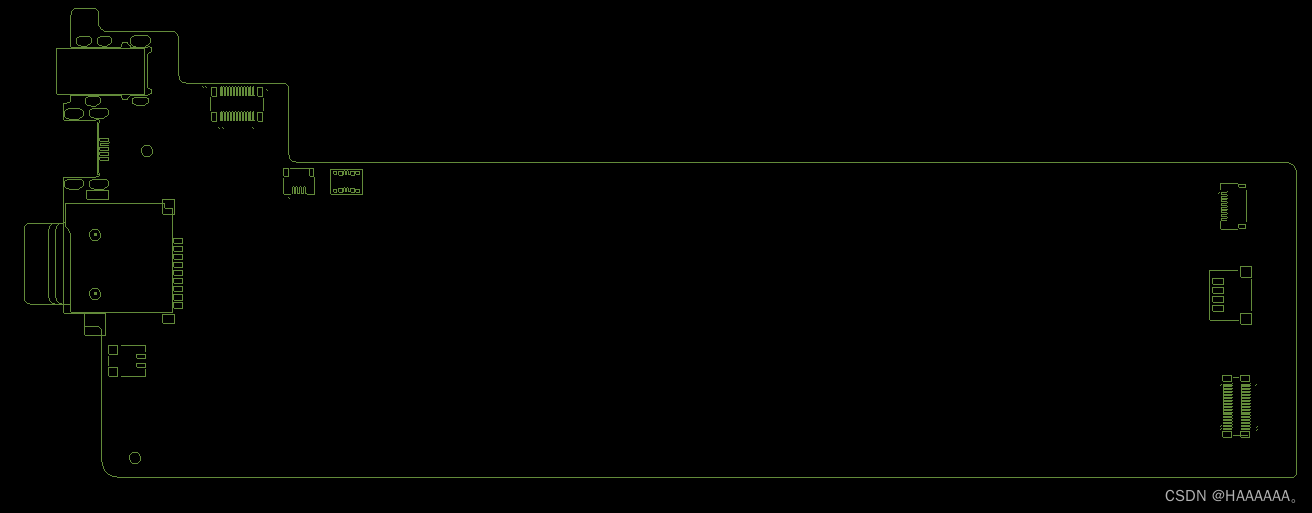

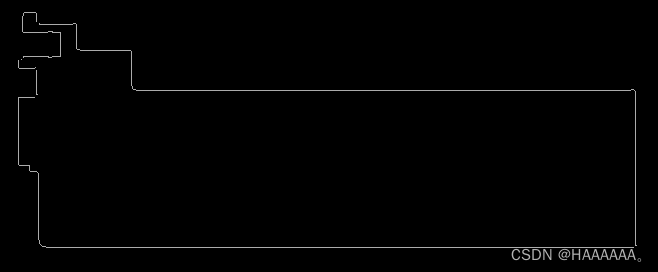

第二步：导入以后，我们需要将最外层来生成板框，使用change命令来实现。点击Edit->change，然后在 find 面板选择Lines，然后Options参数面板里面我们需要change到Board Geometry，Outline打勾，然后鼠标选上板框最外层，再把所有层关掉，只显示outline层。

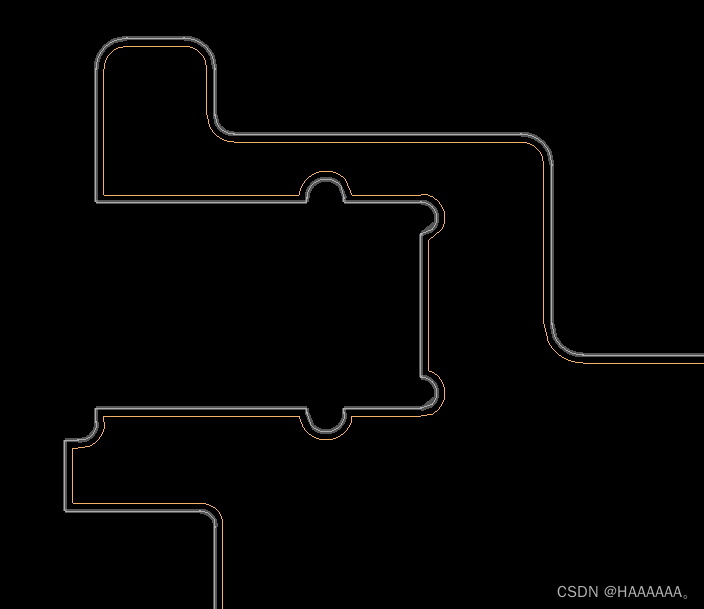

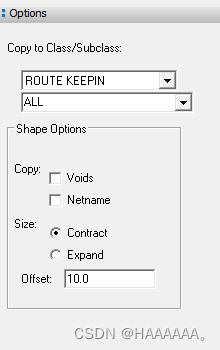

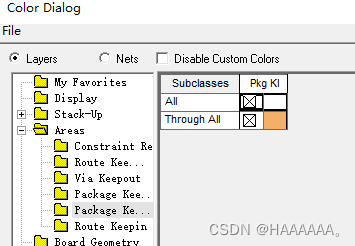

第三步：生成板框后，需要设置布局布线的区域，即板边多少mil允许布置元器件和布线。首先生成布线区域，一般最少走线需要离板边8个mil才能进行生产，所以一般设置10个mil，板子比较宽松可以设置离板边20个mil。点击Display->Color->Areas->Route Keepin，设置线颜色。然后使用Z-Copy命令来实现这个布线区域绘制，点击Edit->Z-Copy，然后Option s参数面板选择ROUTE KEEPIN，Contract，Offset内缩10个mil。如图所示，黄线就是route Keepin。

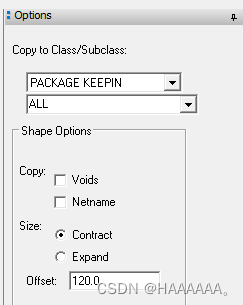

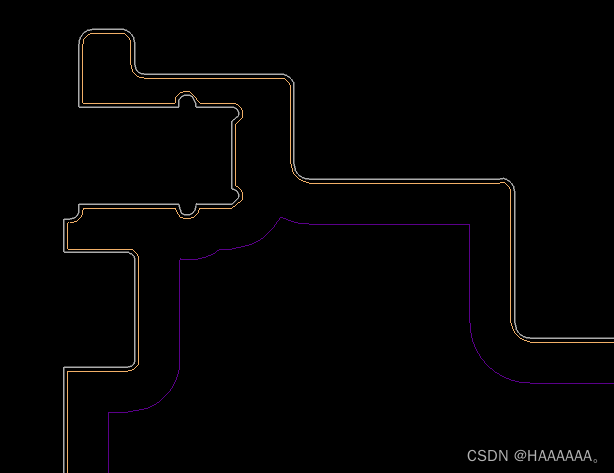

第三步：然后生成布局区域，和上述步骤一样，使用Z-Copy命令来实现，点击Edit->Z-Copy，然后Options参数面板选择 PACKAGE KEEPIN，Contract，Offset，板子比较宽松的话一般内缩3毫米，密度大一般就1毫米（1mm=40个mil）。紫色线内就是布局区域，同样颜色可参考上述步骤设置。
