自定义插件可用作快速 建模 ，也可用作模型后处理。本期介绍一种简单的插件制作（利用RSG对话框制作插件）。

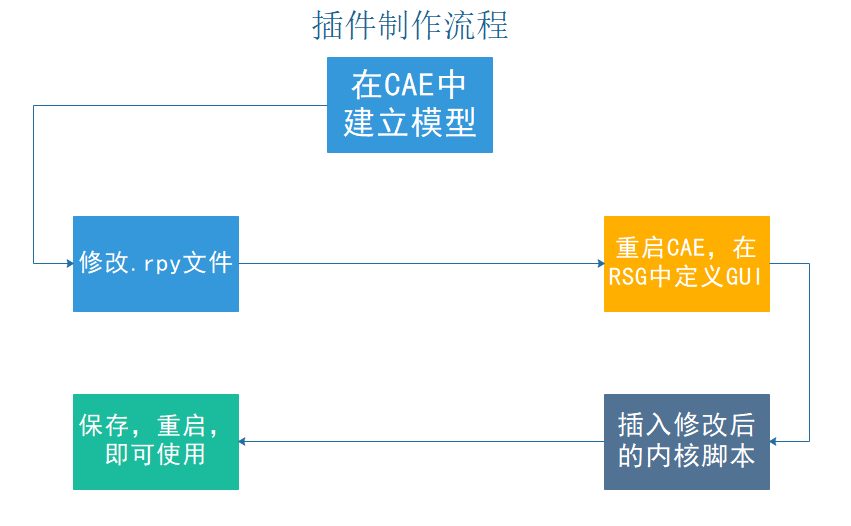

一、步骤

步骤如下：

• 先在abaqus中建成模型，退出，不必保存。修改与之对应的.rpy文件名，生成.py文件。
• 在代码编辑器（推荐Sublime Text）中进行修改，删除创建草图ConstraninedSketch之前所有的命令行。
• 定义函数createPlateFunction,该函数包含4个参数partName,width,

height,depth.分别用于定义部件的名字，长度，高度，拉伸长度。将rectangle中的point2的值替换为（width,height）,将depth=后面的参数改为depth。

• 在代码的开头添加下列代码：

from abaqus import*from abaqusConstants import*

此时，代码应是如下：

from abaqus import*from abaqusConstants import*def createPlateFunction(partName,width,height,depth):  s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',       sheetSize=2000.0)  g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints  s.setPrimaryObject(option=STANDALONE)...

• 保存脚本。

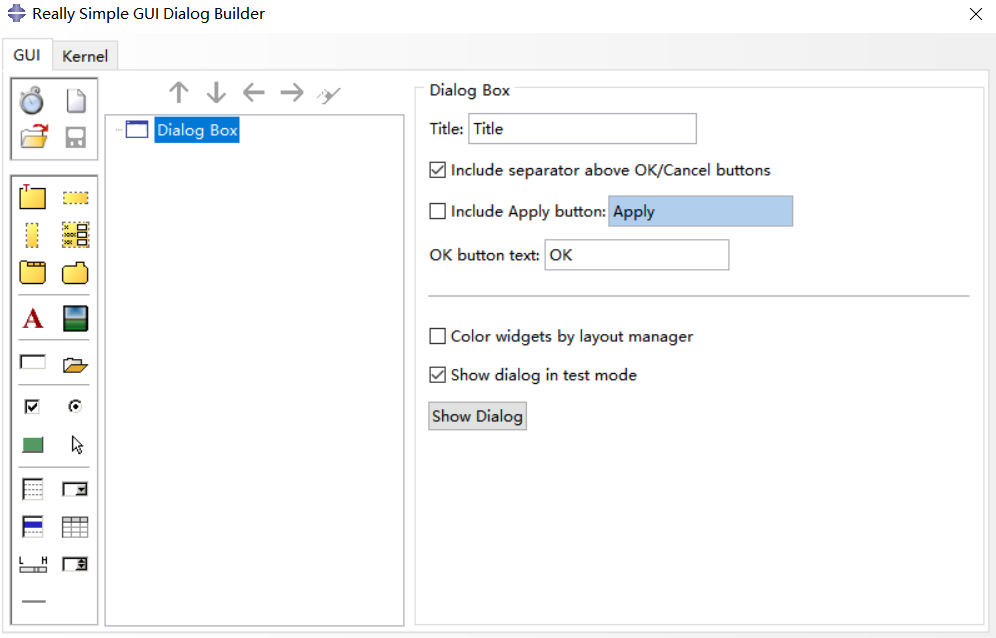

• 重启ABAQUS,打开RSG对话框

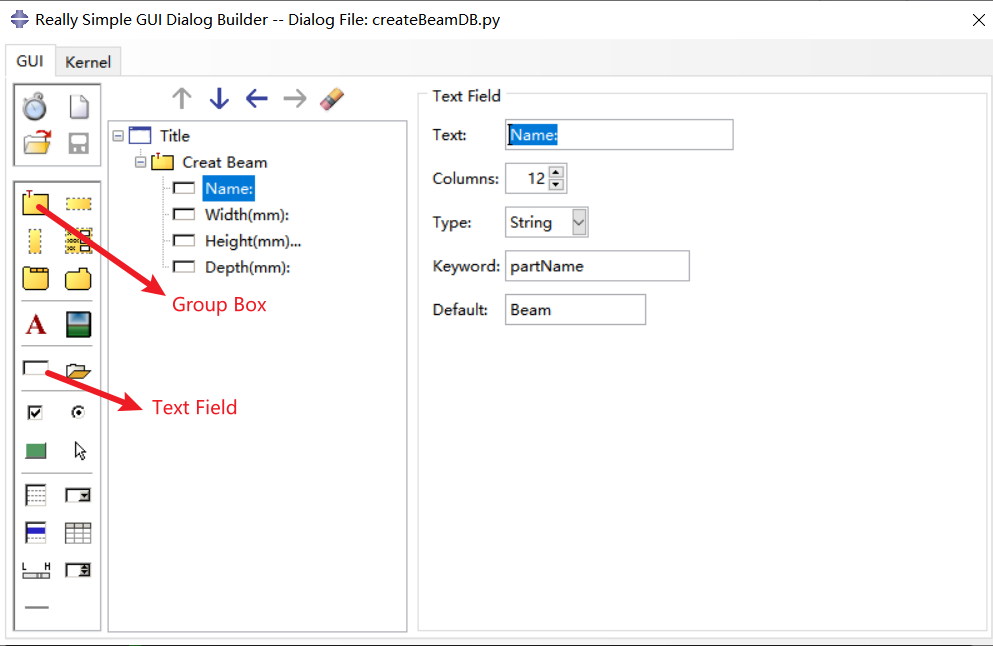

添加Group box,Text Field效果如图：

值得注意的是，在添加Text Field的时候，Text对应的是自定义的标签名字，Type是标签的类型，将Name标签设置为String(字符串)，将需要输入参数的标签Width(mm)、Height(mm)、Deth(mm)设置为Float(浮点型)，下面的Kewword是与脚本函数对应的形参，Default为刚打开插件时显示的参数。

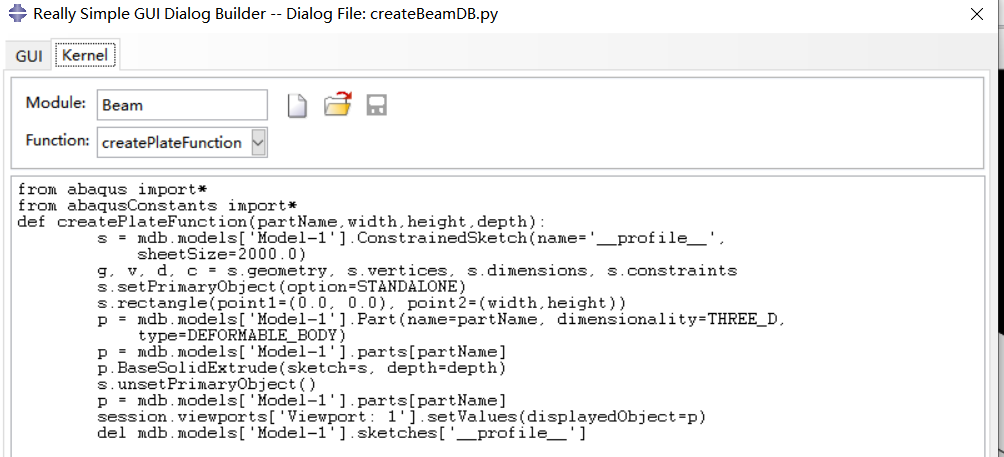

• 点击进入Kernel标签页，将之前保存的脚本添加进去：

• 保存插件为RSG plug-in.
• 重启ABAQUS，即可在Plug-in菜单下找到之前制作的插件。

二、实操

玩转abaqus之自定义插件制作
