Abaqus GUI开发常用控件(十五)：自定义下拉框(AFXComboBox)使用方法

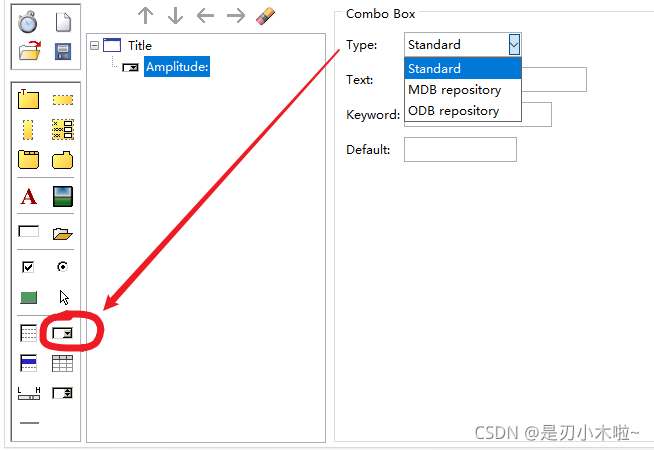

通常情况下，用户可以在RSG对话框构造器中快速创建下拉框，并自动生成代码,RSG对话框构造器提供了Standard、MDB repository和 ODB repository三类下拉框。

• Standard类型为普通的下拉框
• MDB repository类型为包含了Abaqus模型数据库的下拉框，用户可以在其中选择零件、载荷、分析步、材料等信息
• ODBrepository类型是包含了Abaqus 计算结果数据库的下拉框，用户可以在其中选择零件、实例、单元集、材料等信息

 建议尽可能采用Abaqus RSG对话框构造器内嵌的MDB repository和 ODB repository类型的下拉框，当上述两种类型满足不了使用要求时再选用 Standard类型的下拉框。

基本语法

AFXComboBox(p, ncols, nvis, text, tgt=None, sel=0, opts=0,x=0, y=0, w=0, h=0, pl=DEFAULT_PAD, pr=DEFAULT_PAD,pt=DEFAULT_PAD, pb=DEFAULT_PAD)

实例演示

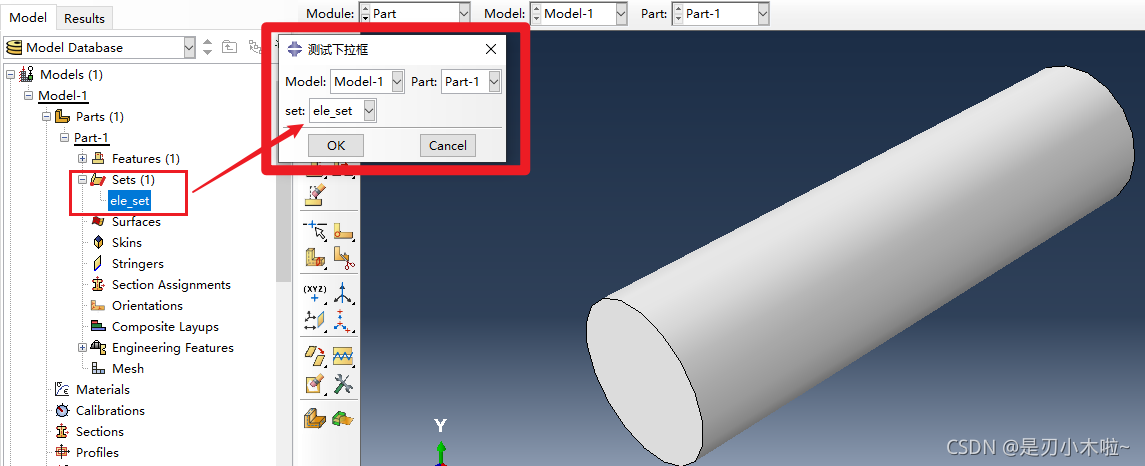

打开上述插件程序,当切换模型、零件或者创建新的 集合 时,自定义的下拉框中会自动更新,程序的执行效果如图4.30所示。可以参照该实例创建更多类型的自定义下拉框。

代码及过程展示

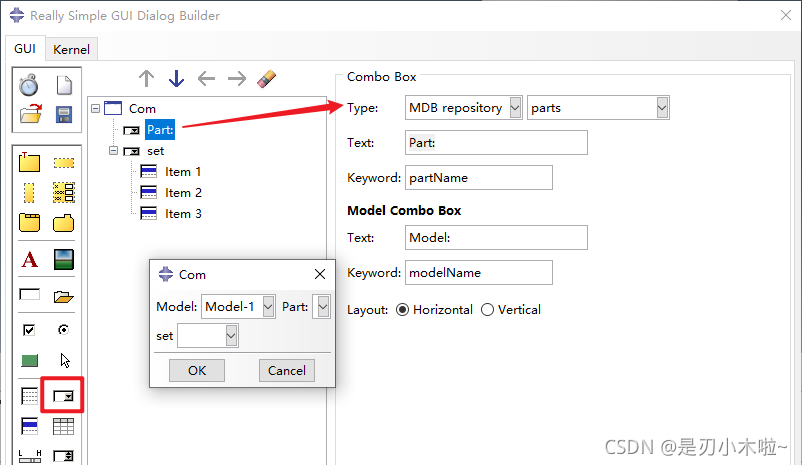

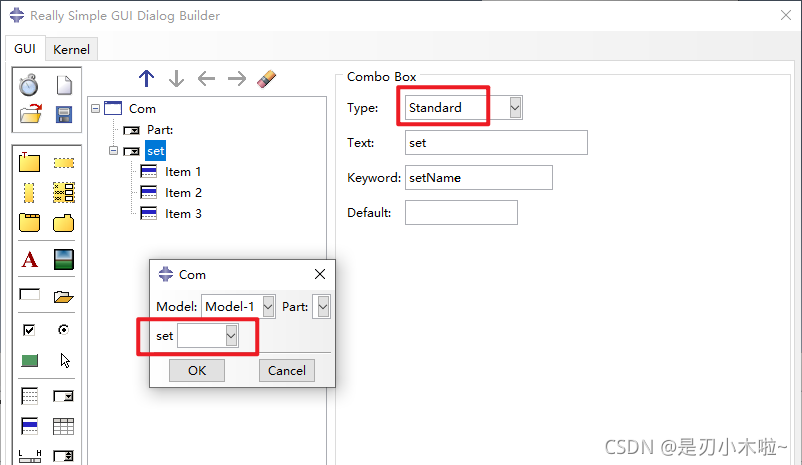

首先在RSG对话框构造器中分别创建一个MDB repository类型和 Standard标准型下拉框，将插件保存后会自动生成部分代码，所生成的代码中有关MDB repository类型下拉框部分不需要修改，标准型下拉框需要修改。注册文件由RSG对话框构造器自动生成，未进行修改。

保存后自动生成的代码

【 testCombo_plugin.py 】

from abaqusGui import getAFXApp, Activator, AFXMode
from abaqusConstants import ALL
import os
thisPath = os.path.abspath(__file__)
thisDir = os.path.dirname(thisPath)

toolset = getAFXApp().getAFXMainWindow().getPluginToolset()
toolset.registerGuiMenuButton(
    buttonText='Combo',
    object=Activator(os.path.join(thisDir, 'testComboDB.py')),
    kernelInitString='',
    messageId=AFXMode.ID_ACTIVATE,
    icon=None,
    applicableModules=ALL,
    version=
