自定义载荷分布：ABAQUS高级应用技巧

ABAQUS自定义载荷分布

用abaqus进行模拟足底压力时遇到了一个问题，足底压力传感器测出来的数据每块区域的数值都不同，如果对每块区域都一个个选中然后赋值那效率太低太低了，若是直接选中某块区域，用一个固定值来代表这块区域的压强也是不够准确的，实际上偏差会很大。下图为实际测得足底压力数据，可以看出数据量还是比较大


   具体做法：

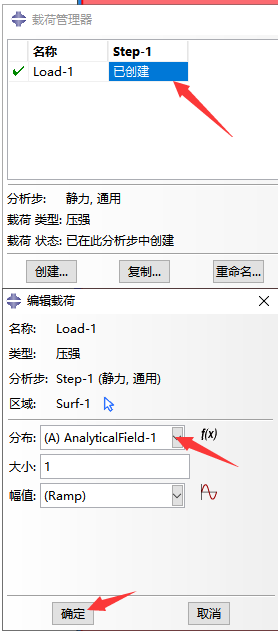

   1.创建载荷类型——压强

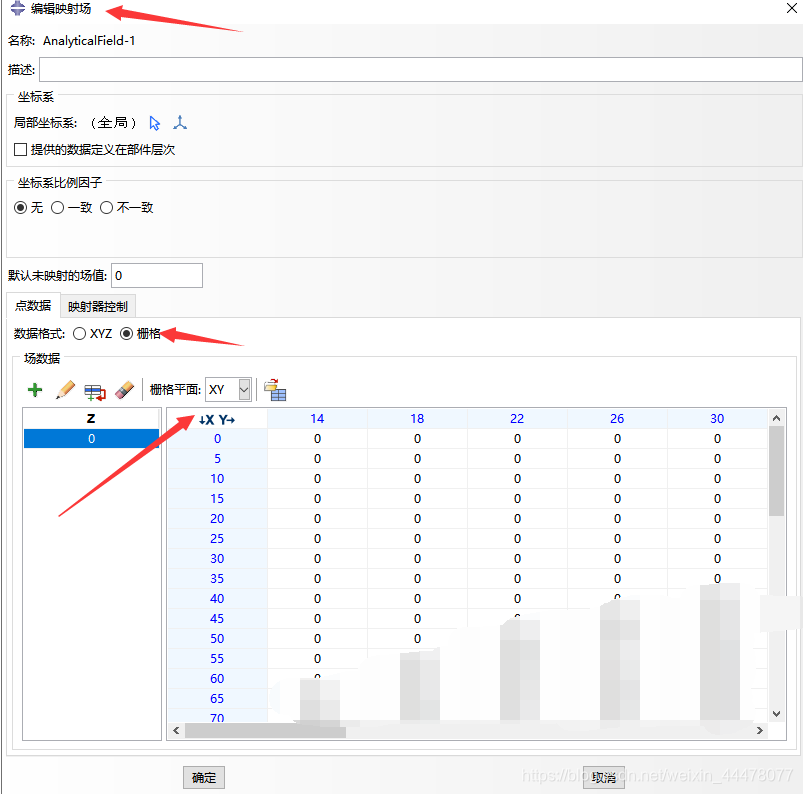

   2.自定义场的分布（编辑场，由于这边只有 x y xy xy的数据，所以选择栅格平面 x y xy xy，把传感器获得的数据填入表内）

   3.分析获得结果

   具体的实现图片如下：

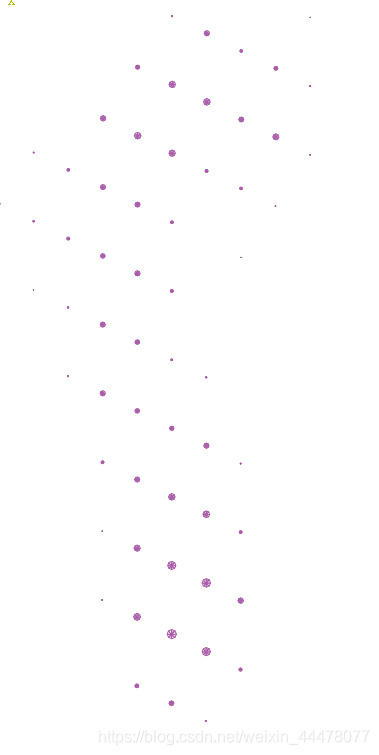

设置完成后载荷工况的显示和目标保持一致


   后面按照顺序一步步完成，最终结果如图
