ABAQUS三维随机球体生成插件

Abaqus插件，可用于生成指定空间内指定大小的随机分布球体。

可用于混凝土随机骨料模型、混凝土细观的建立等方面的研究。

已对所有生成的部件赋值空材料截面信息，替换截面材料后可批量修改。

注：插件仅用于生成空间随机分布球体，力学计算等需自行处理。

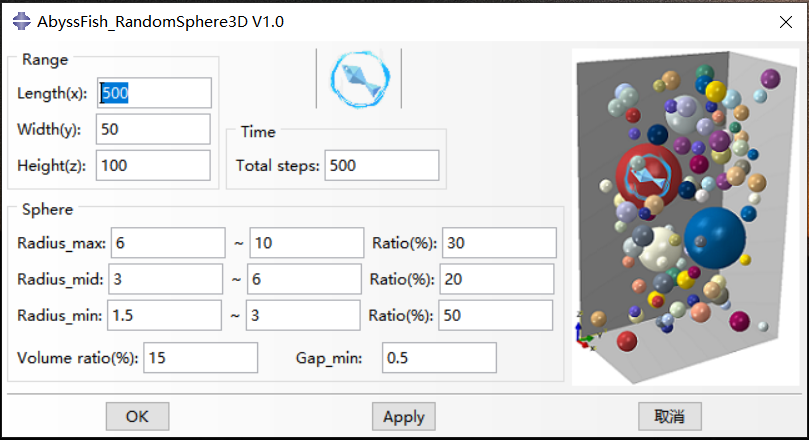

插件界面：

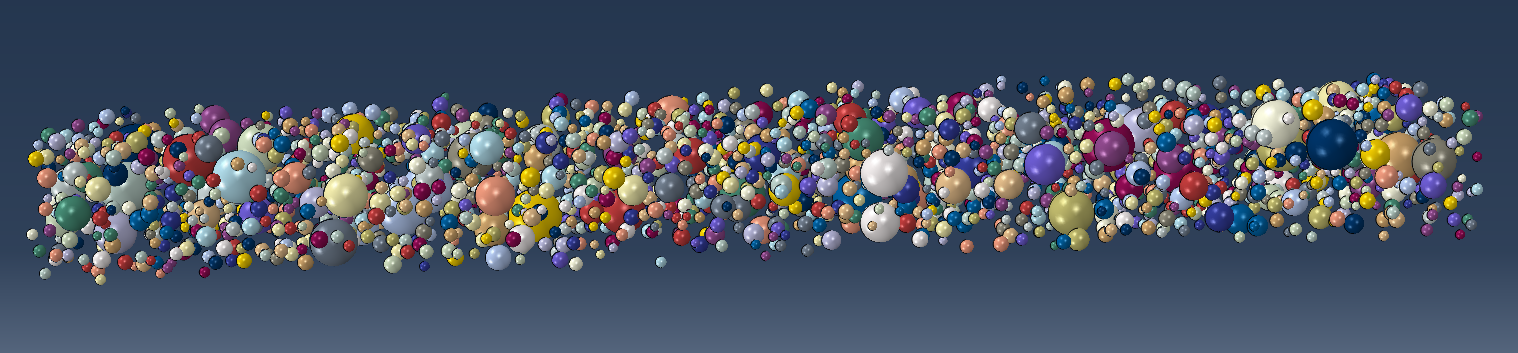

生成球体：（2332个）

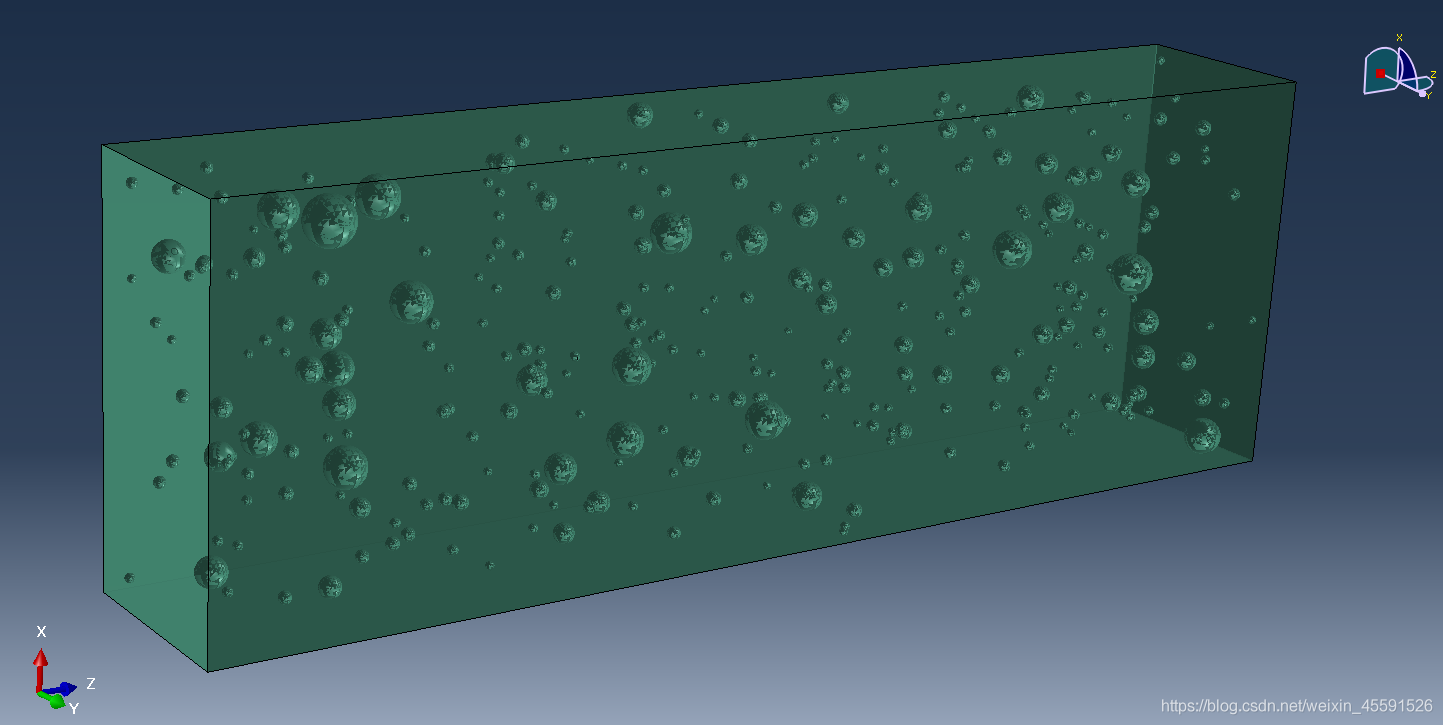

基体部件：

注意：软件需要注册，将注册编号发给作者获取注册文件。

可联系作者QQ：1135122921获取软件及完成注册，价格一致。

注册编号见插件运行后Abaqus下方的信息提示栏。

使用说明：

插件解压后将文件夹置于C:\Users\“用户名”\abaqus_plugins文件夹；或abaqus工作目录\abaqus_plugins下。打开软件Plug-ins菜单下运行。

工作目录查看方式：右击AbaqusCAE-属性-快捷方式-起始位置。

更新日志：by AbyssFish

-------------------------------------------------------

2021/01/20    V1.0

1、插件正式发布；

2、可用于生成指定空间内的三维球体；

3、已赋予所用部件空材料参数，可批量替换；

-------------------------------------------------------

-------------------------------------------------------

2021/01/28    V1.1

1、修复绘制完成不自动显示bug；

2、新增所在范围内长方体部件及切割装配；

3、装配体修改默认设置为独立，方便批量网格划分；

4、关闭默认基准轴显示；

-------------------------------------------------------

CAE样例：

CAE样例（abaqus2017）.rar

插件下载：
