Abaqus GUI插件开发指南(一)：插件开发基本操作

插件程序是Abaqus图形界面程序开发中较简单的一类，适用于界面简单、功能单一的程序开发，分为内核插件（通过脚本实现，无图形界面）和GUI插件（通过Abaqus GUI工具包创建界面并传递命令给内核执行），本章主要介绍如何创建GUI插件程序。核心内容：插件程序分类及适用场景；内核插件与GUI插件的区别；本章重点为GUI插件程序的创建。

一、插件的创建方法

(1)使用RSG对话框构造器创建

(2）使用Abaqus GUI工具包创建

RSG对话框构造器（RSG dialog Builder )是Abaqus专门用于GUI插件开发的辅助工具，位于Abaqus/CAE主视图“Plug-ins”菜单下的“Abaqus”子菜单中，该 工具使用  方便快捷,对于简单的GUI程序基本可以满足开发需求。

由RSG对话框构造器创建的插件程序会在.Abaqus/CAE启动时自动加载，默认情况下，插件程序对应的触发菜单位于Abaqus/CAE主视图“Plug-ins”菜单下。

二、插件的保存方法

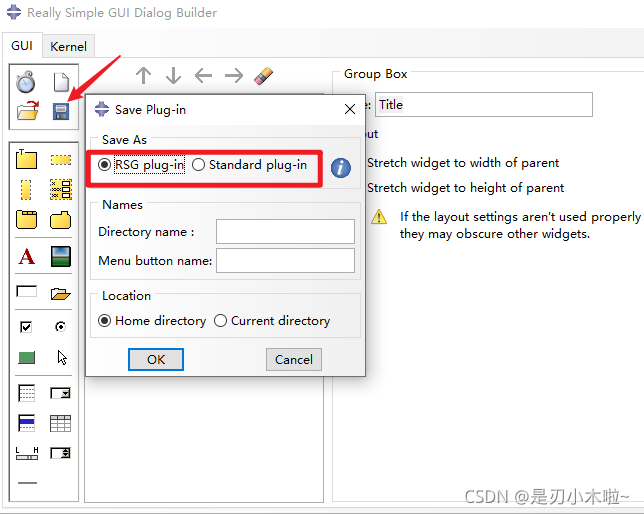

使用RSG对话框构造器创建插件程序后，在保存的时候会提示两种保存方式,

RSG plug-in可以在重新启动RSG对话框构造器时再次加载并编辑图形界面，Standard plug-in无法进行重新加载,无法快速预览插件的图形界面， 控件 的增加、修改以及排列布置都需要手动输入代码来完成。但是RSG plug-in所包含的控件种类有很大局限性，而 Standard plug-in控件类别以及库函数丰富，可以实现较大规模复杂程序的开发，Abaqus帮助文档中的
