SolidWorks曲面设计：三角弧面梅花纹理的绘制方法

建模过程:

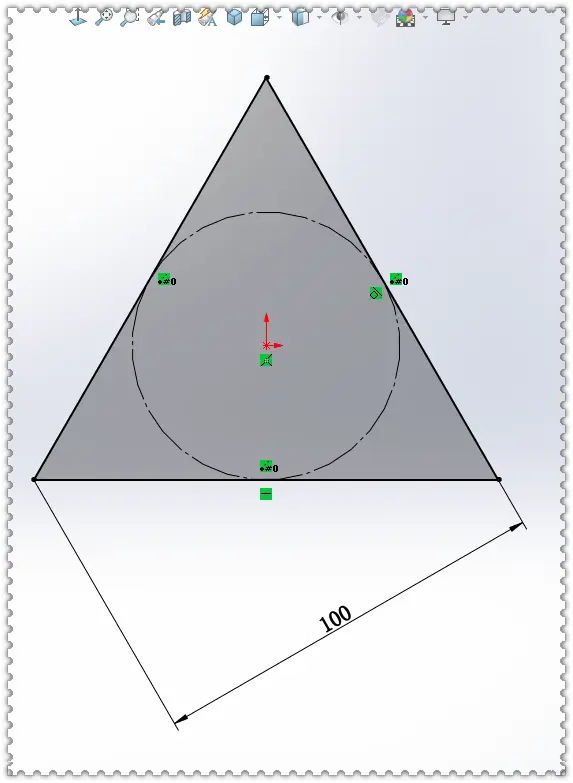

1.在【上视基准面】画内切圆三角形，底部直线添加水平几何关系。

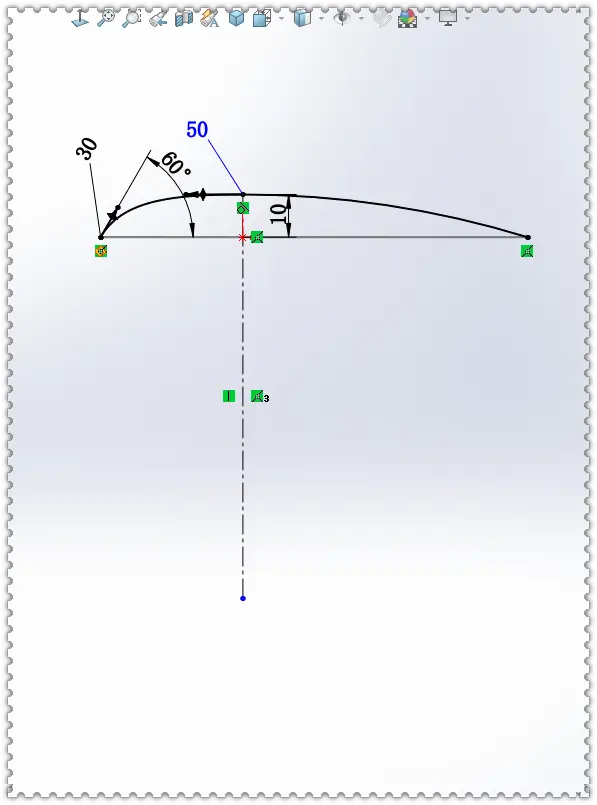

2.在【右视基准面】草绘图形，左侧是一段样条曲线；右侧是一段圆弧，圆心在中心线上。（这根中心线后面要用来做旋转阵列轴）

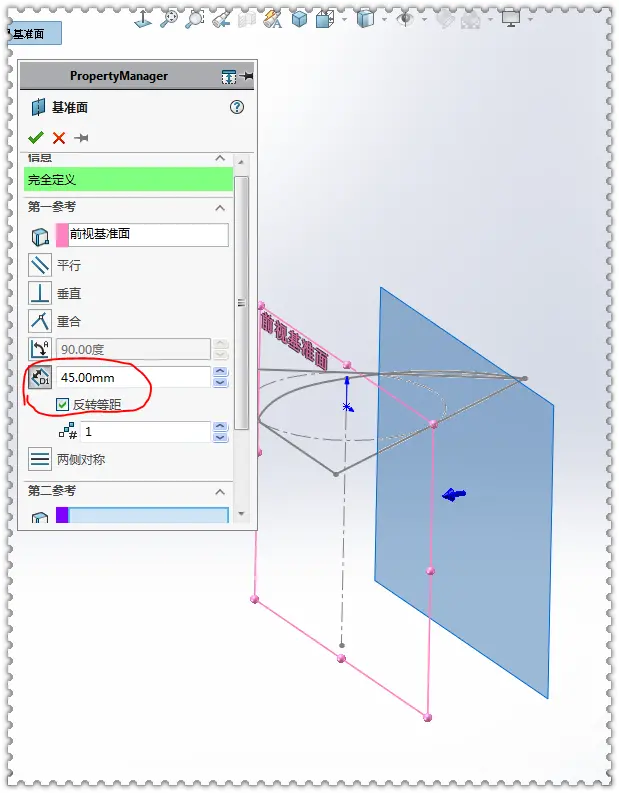

3.新建【基准面】距离前视基准面：45 。

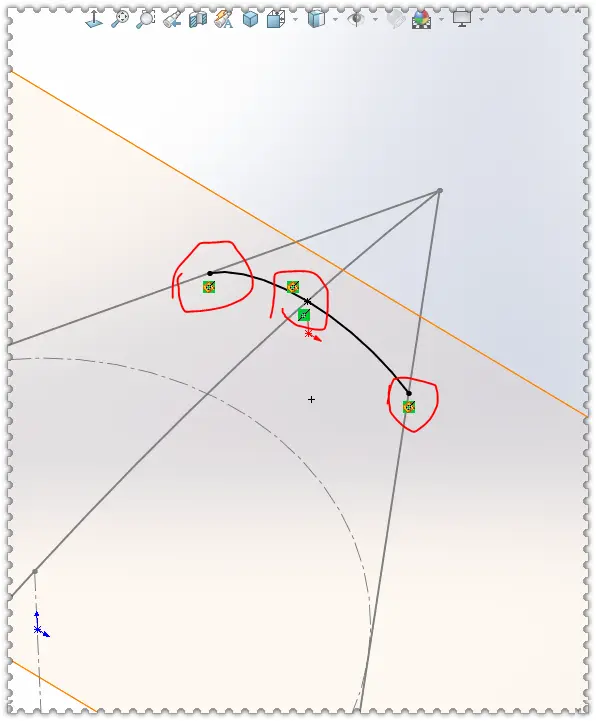

4.在【基准面1】上画圆弧，添加3个穿透几何关系。（圆弧中点画一个草图 点）

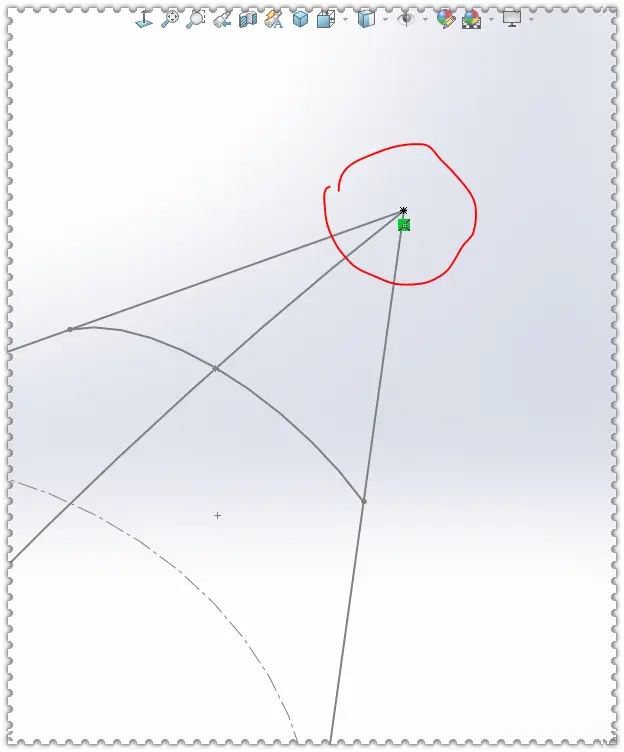

5.画3D草图，在端点处画一个 ：点 。（这是曲面放样的轮廓）

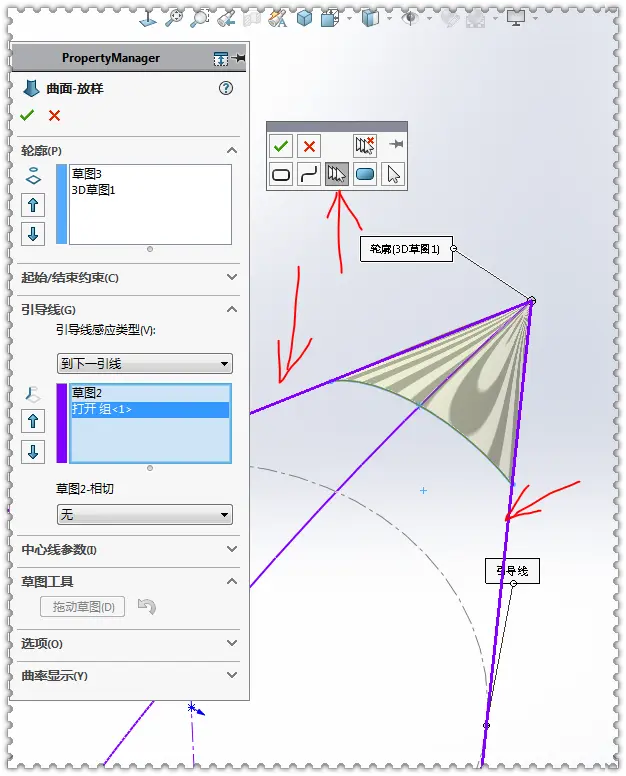

6.【曲面放样】轮廓：圆弧 和 3D草图 。

6-1.引导线：三根紫色线 ，因为左右两根直线在一个草图内，所以要用【右键】—【SelectionManager】——【打开组】来选择。

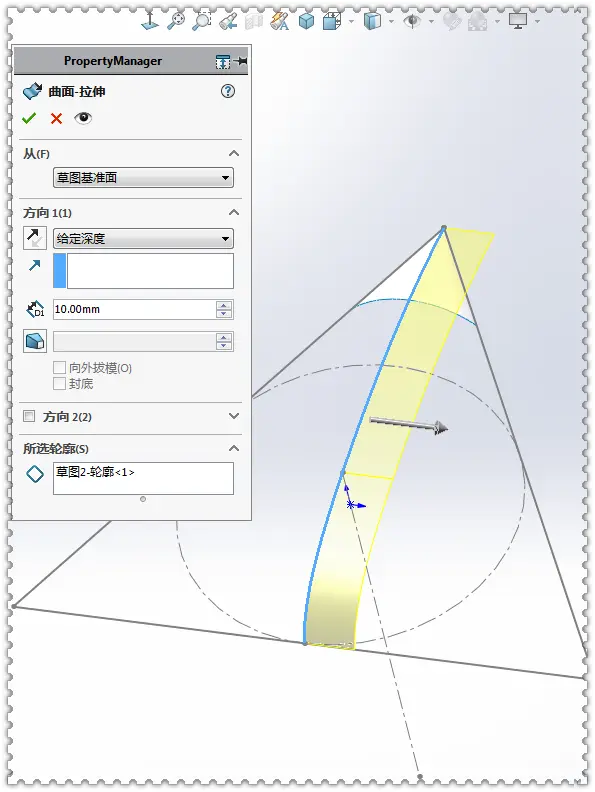

7.【曲面拉伸】给定深度：10 。（曲面放样后草图自动隐藏，要先显示草图）

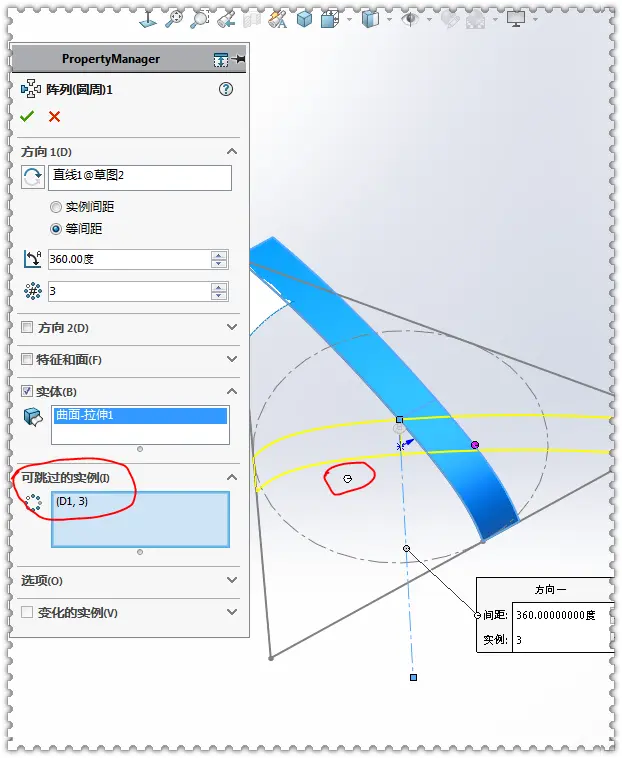

8.【圆周阵列-实体】围绕中心线，阵列：3个。【可跳过的实体】选中左下角的实例。

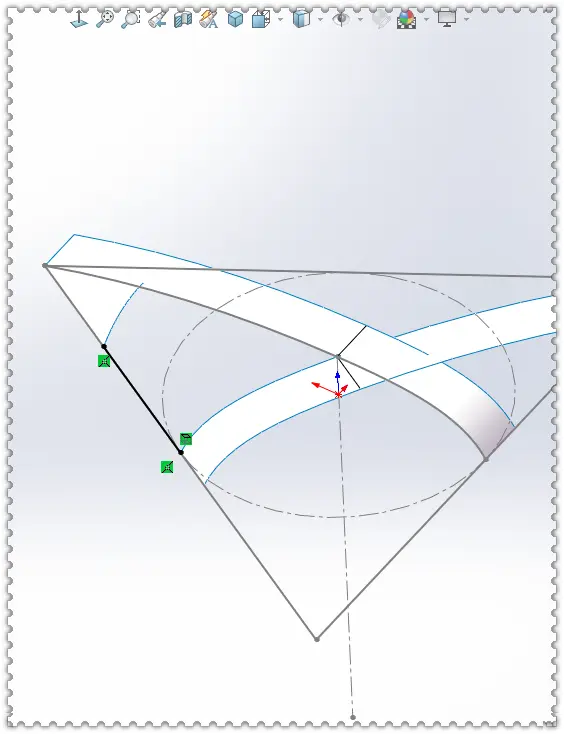

9.在【上视基准面】转换实体引用直线。

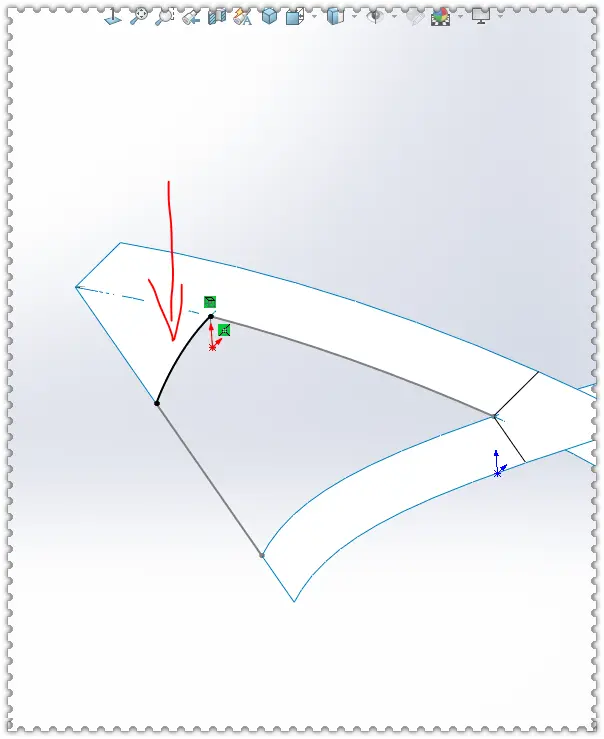

10.在【右视基准面】转换实体引用曲线。

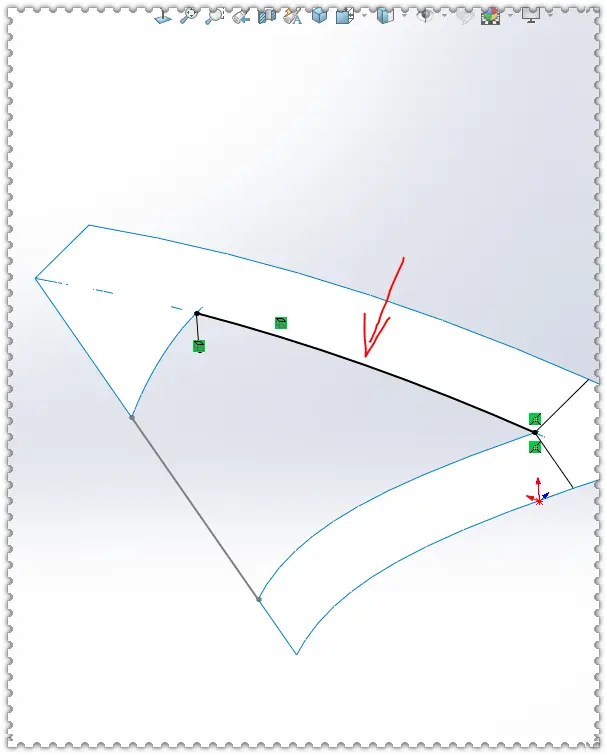

11.在【基准面1】转换实体引用曲线。

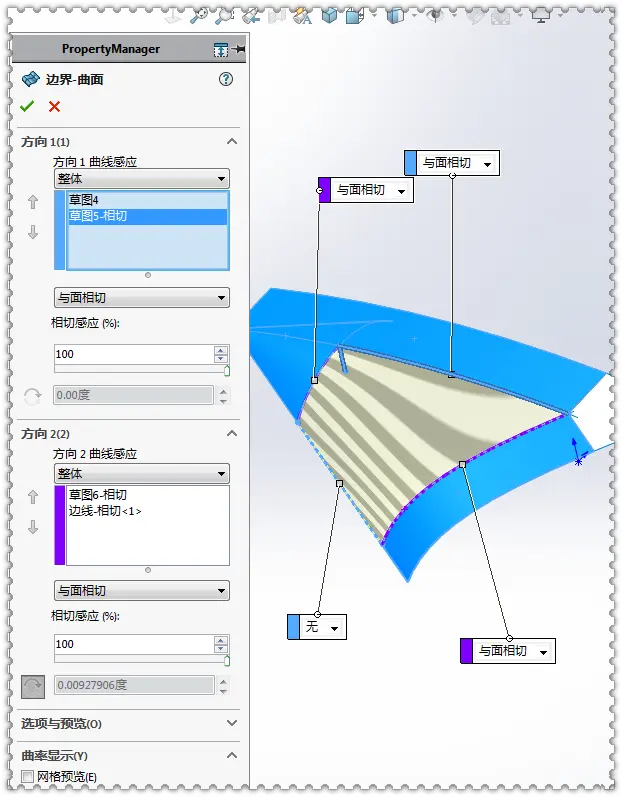

12.【边界曲面】方向1：上下两根曲线 。

12-1.方向2：左右两根曲线 。（注意3个相切）

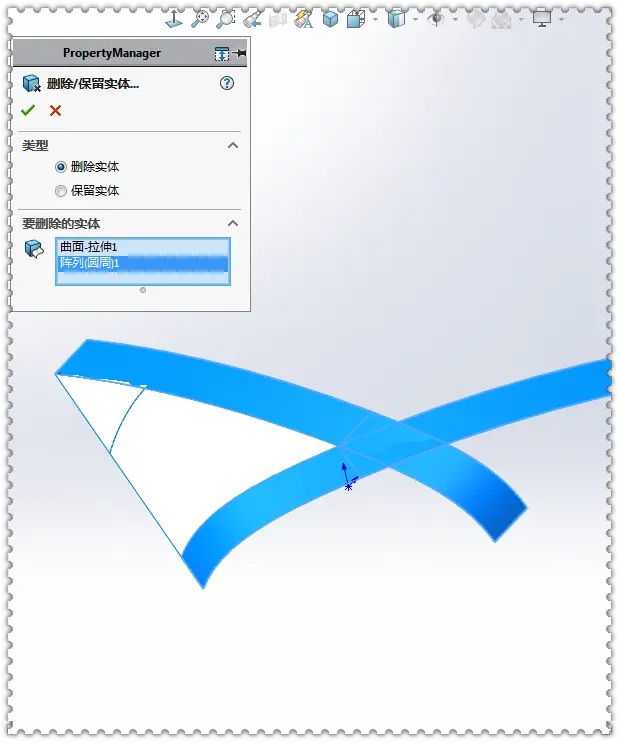

13.【删除/保留实体】删除两个蓝色面。

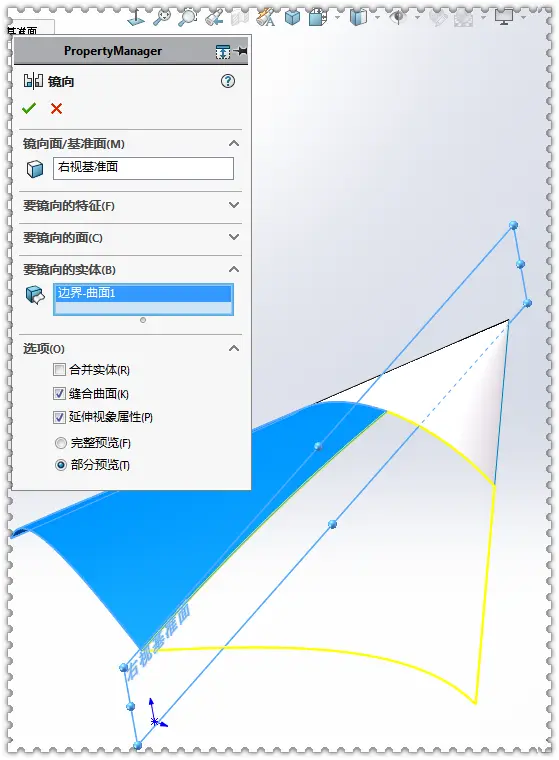

14.【镜像-实体】。

15.【圆周阵列—实体】阵列方向：草图2的中心线，数量：3个

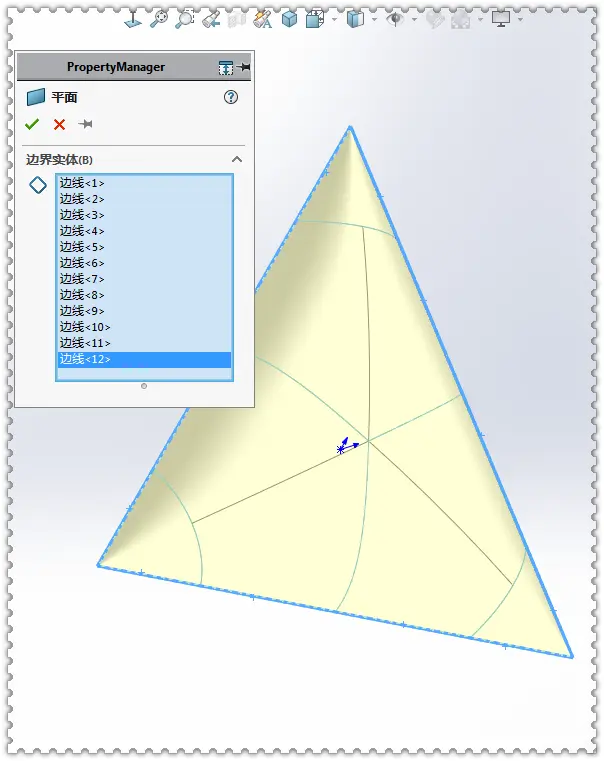

16.【平面区域】选中底部的所有边线。

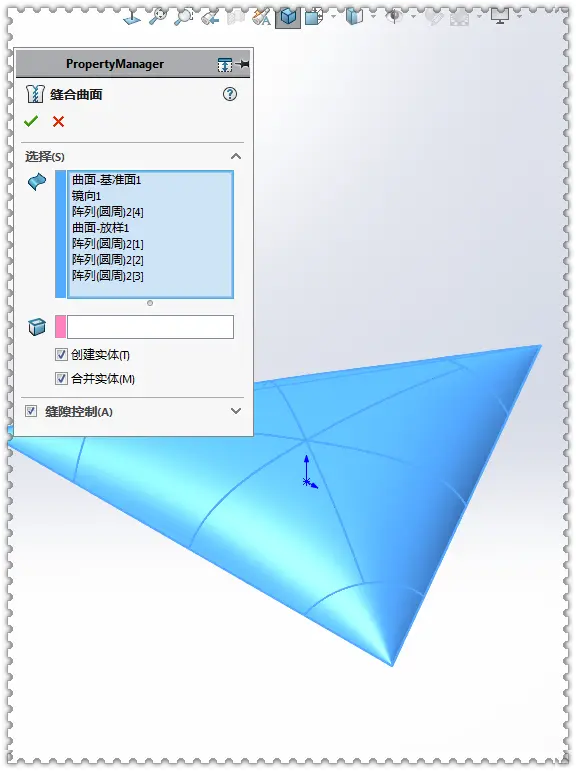

17.【曲面缝合】创建实体打勾。

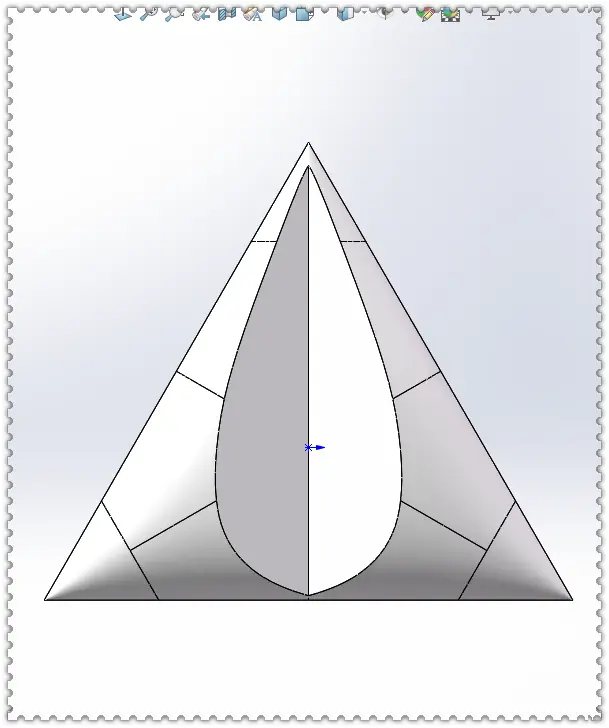

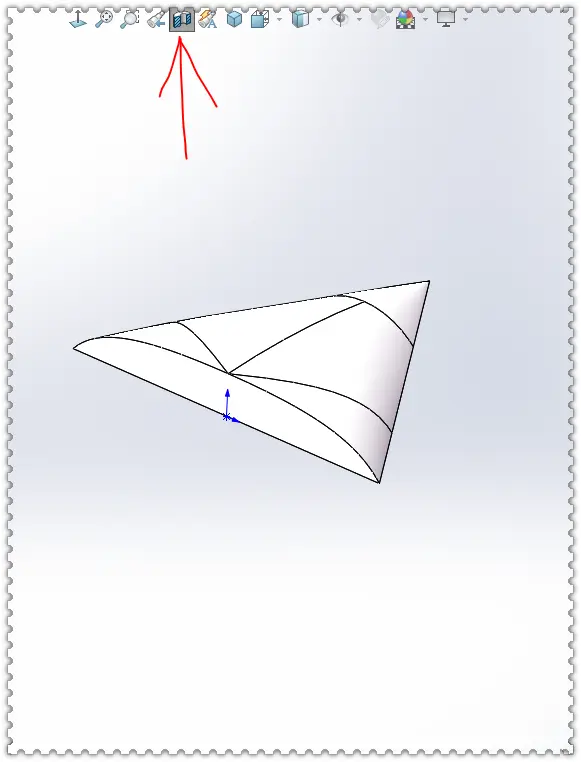

17-1.剖开后，曲面已经变成了实体。

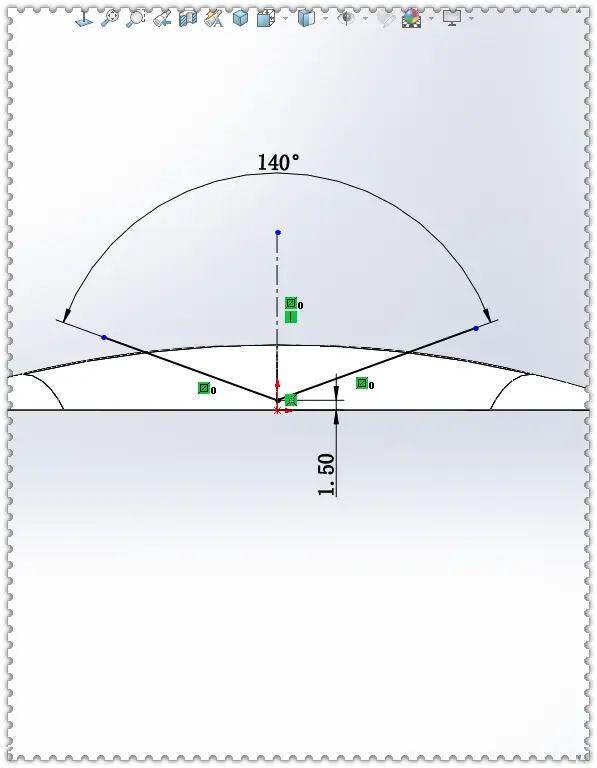

18.在【前视基准面】画两根斜线。

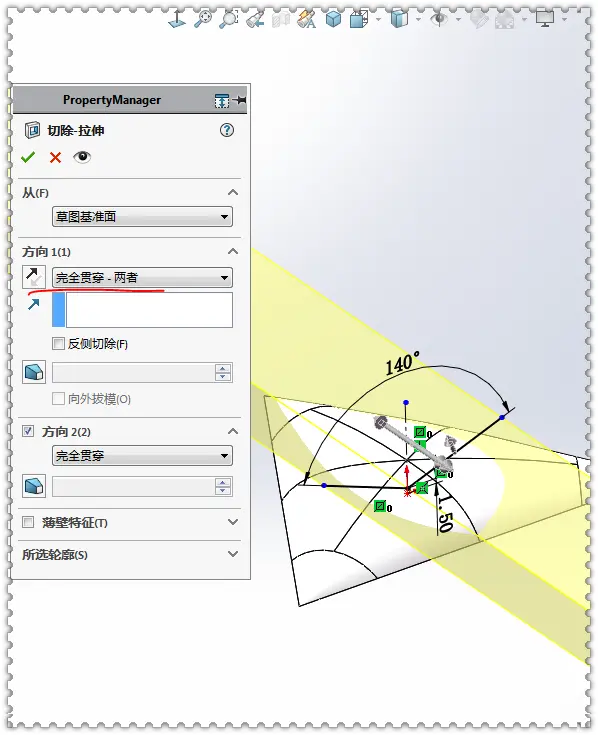

19.【拉伸切除】完全贯穿两者。

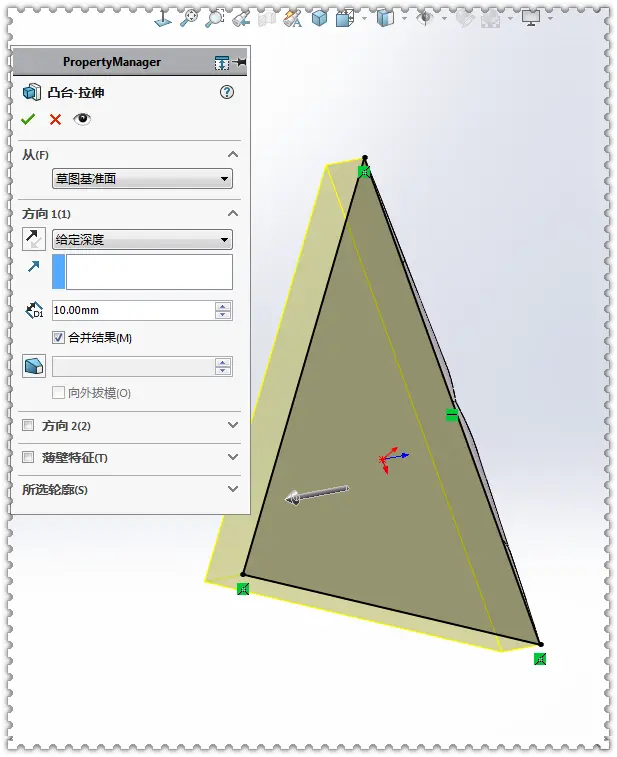

20.【拉伸凸台】在实体底面画三角形，给定深度：10 。

21.【圆周阵列—实体】方向：竖直边线，数量：6个。

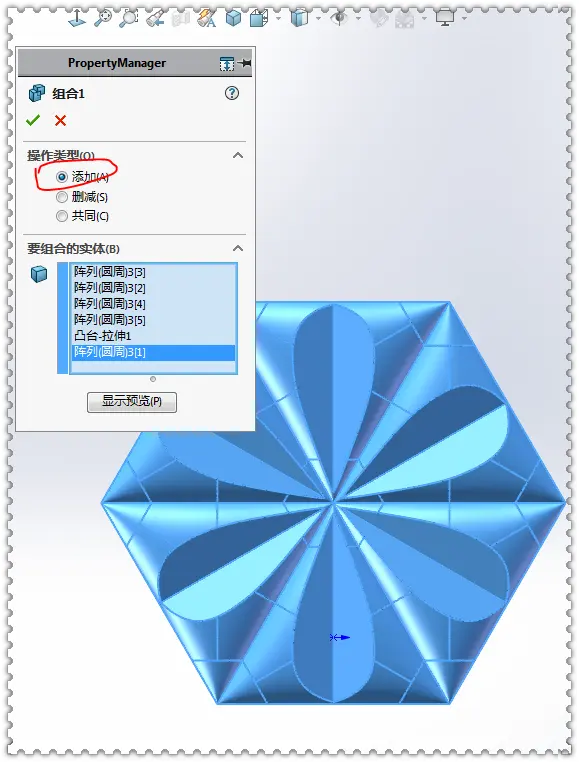

22.【组合】添加。

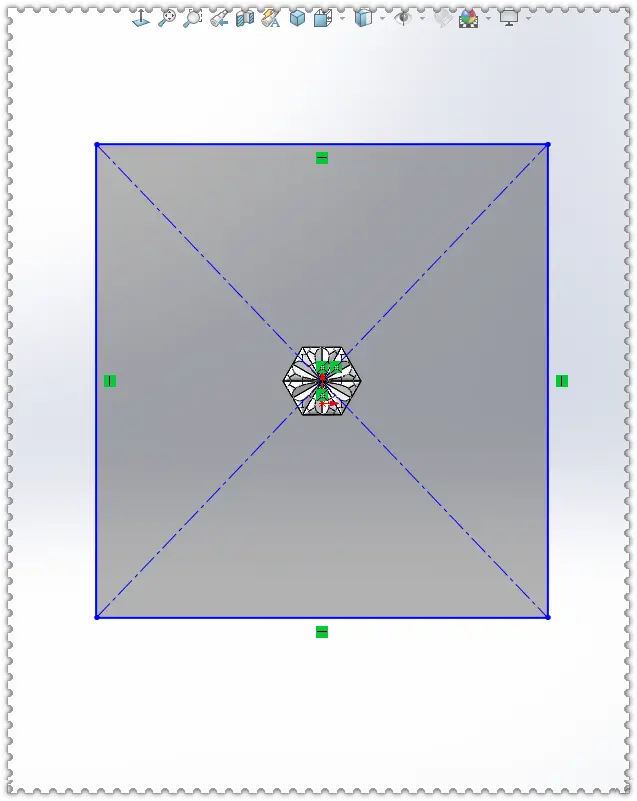

23.在【上视基准面】画大一些的中心矩形。

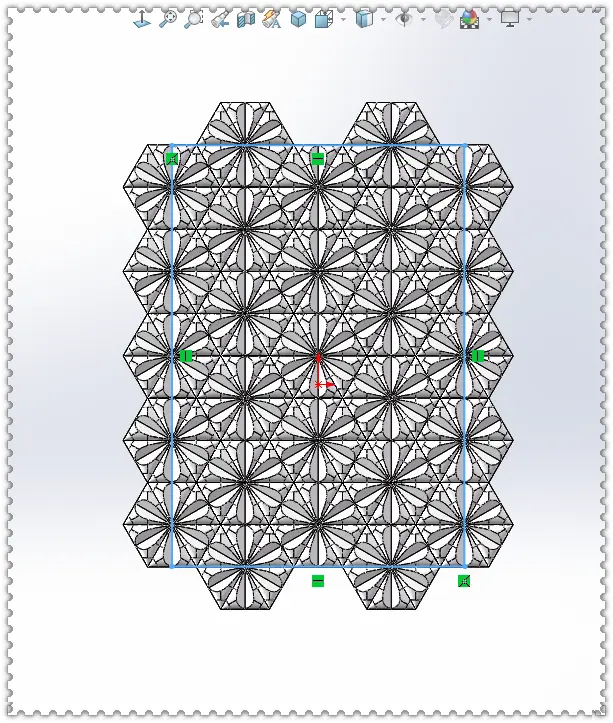

24.【填充阵列—实体】填充边界：中心矩形 ；阵列布局：穿孔 ；间距：200 ；交错角度：30度；阵列方向：直线或实体的边线 。

25.在【上视基准面】画一个矩形。

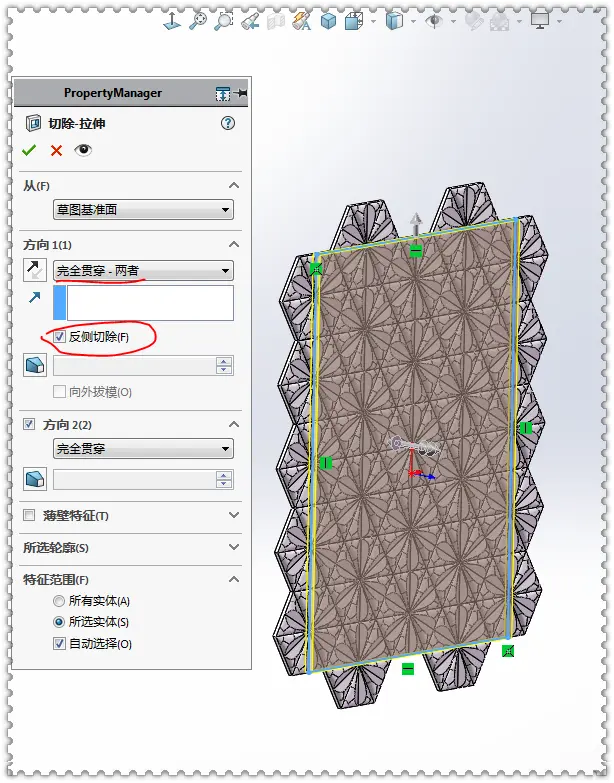

26.【拉伸切除】完全贯穿两者，反侧切除。

27.添加外观。

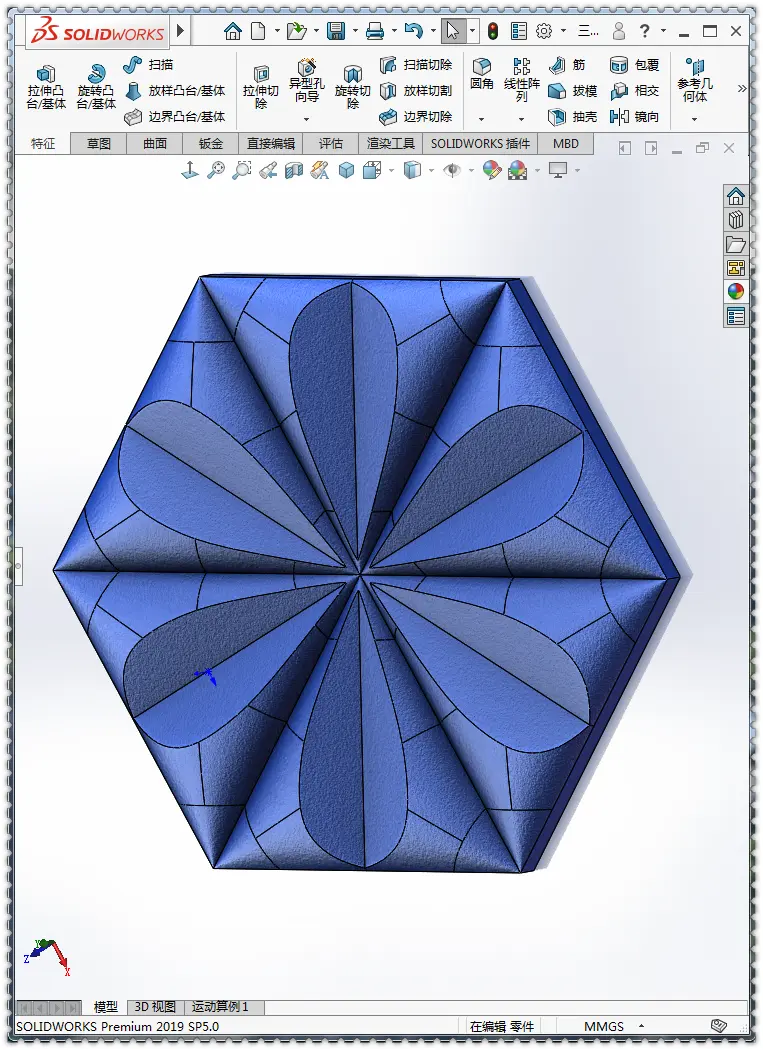

28.完成。

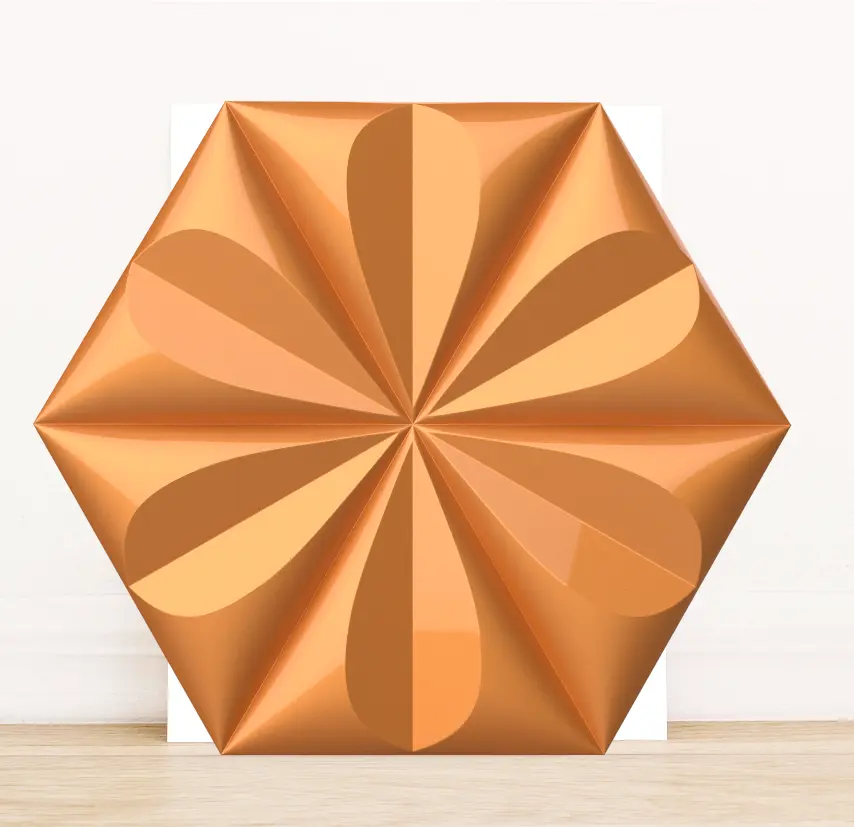

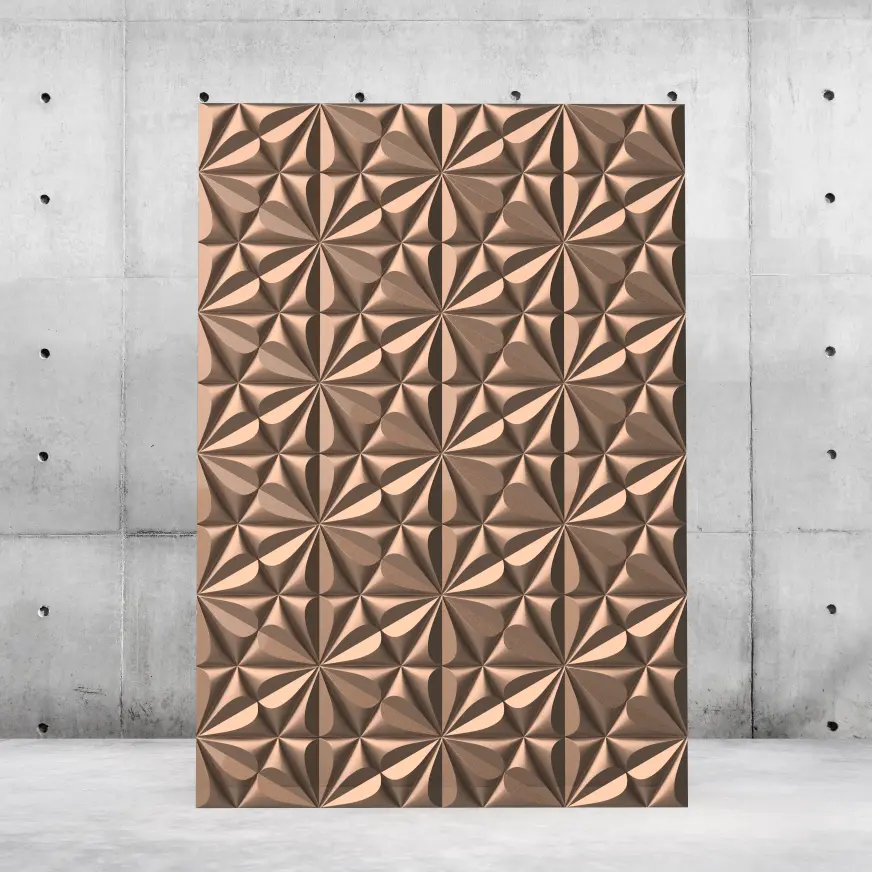

29.用KeyShot简单渲染一下：
