SOLIDWORKS速成：三星堆面具一键铸造技巧

前段时间三星堆遗址考古出土的黄金面具，掀起了一番热议，更有B站博主花费20万元用15天时间，使用钳工的方式（近乎）1:1复刻了黄金面具。

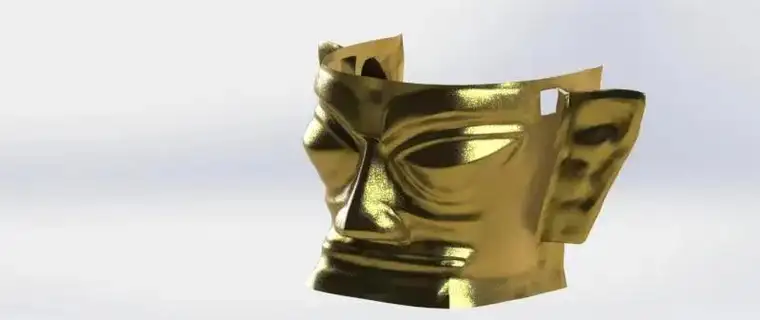

三星堆面具模型

SOLIDWORKS提供专业的模具设计模块，工程师通过该模块可以设计出复杂的模具。在模具设计中，工程师也会遇到为曲面模型设计模具的情况，此时我们可以结合SOLIDWORKS曲面功能来设计模具。

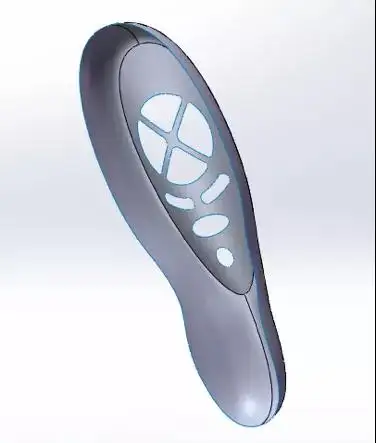

下面我们以一个曲面模型为例，如下图所示，与大家分享一下如何使用SOLIDWORKS曲面分割法设计模具。

处理模型

我们通过曲面功能对模型进行处理，常用的功能有等距曲面、填充曲面、放样曲面、延伸曲面、剪裁曲面等，可根据需要，将曲面缝合或转成实体。

拔模分析

通过“拔模分析”功能判断模型是否满足脱模要求，如果存在需要拔模的面，请先做拔模斜度，以确保顺利脱模。

设计凹模型腔

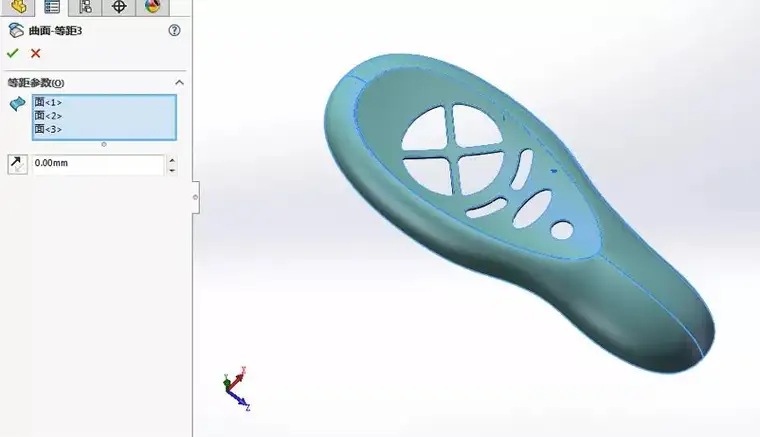

上图中绿色的面是正拔模，可以用作凹模型腔的设计参照，选中这些面，然后通过曲面功能的“等距曲面”功能得到一组曲面，如下图：

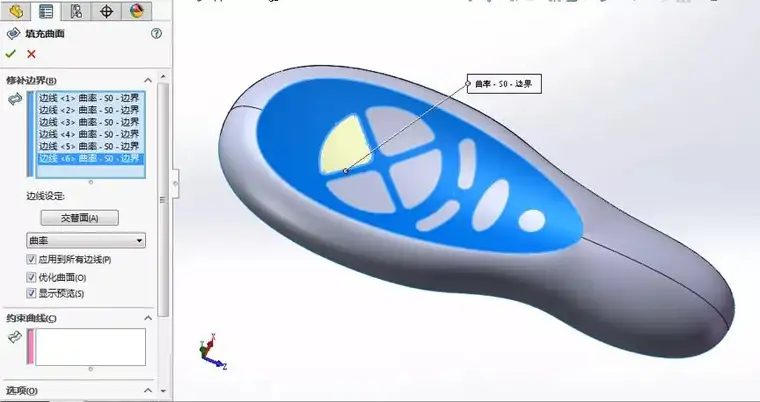

使用“填充曲面”或者“边界曲面”功能封闭开放的区域，例如下图的孔，并缝合曲面。

设计分型面

在合适的位置创建草图，然后通过“扫描曲面”功能创建分型面。可根据需要，使用“放样曲面”功能封闭分型面，并缝合曲面，如下图：

创建模具主体

找到合适的基准面创建模具主体草图，注意草图尺寸要大于模型，小于分型面，如果不合适，可调整分型面尺寸，之后通过“拉伸实体”功能得到模具主体，如下图：

创建凹模

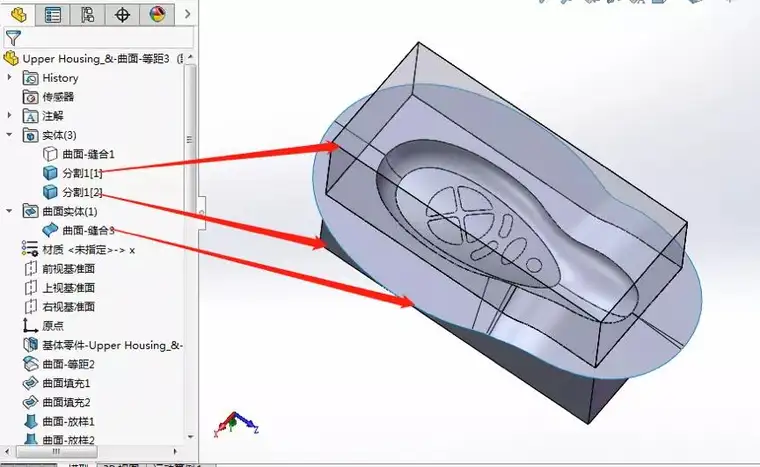

参考分型面曲面使用“分割”命令将模具主体分割成两部分，保留凹模部分，隐藏分型面，删除另外部分实体，从而得到凹模，如下图：

创建凸模

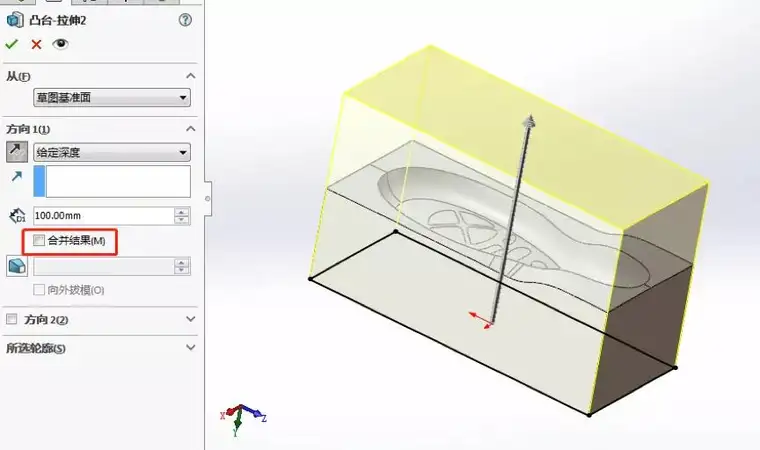

在凹模底面创建草图，绘制和凹模同样的草图，使用“拉伸实体”功能得到实体。注意取消选择“合并结果”，如下图：

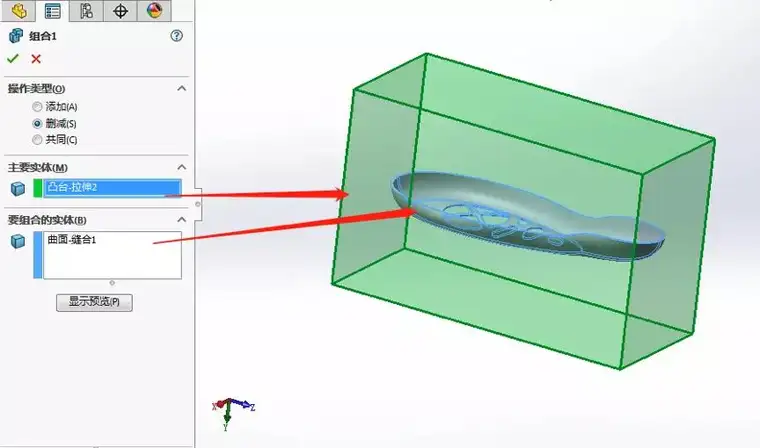

使用“组合”命令，选择“删减”操作，主要实体为上步创建的实体，要组合的实体为产品模型，确定即可，如下图：

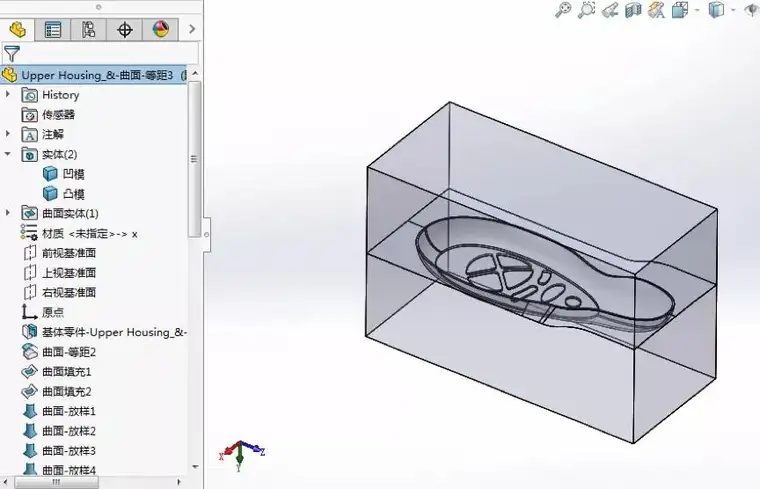

使用“分割”命令，用分型面将上述模型分隔开，保留凸模实体，删除另外部分实体，至此模具主体设计完毕。

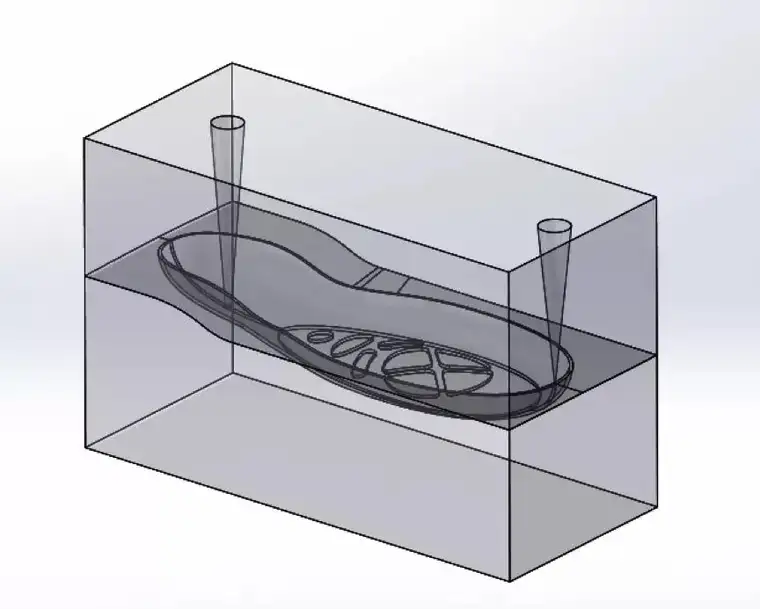

设计浇口、冒口、斜顶、行位等辅助结构

根据结构以及注塑等要求，可使用拉伸切除、压凹等方式创建浇口、斜顶等。至此完成模具设计。

使用SOLIDWORKS曲面分割法设计模具的方法大家学会了吗？为三星堆面具设计模具也是同样的道理。
