Solidworks工程图：焊接焊缝符号标注技巧

书接上文：最新工程图中焊接焊缝符号和标注方法

简介：本文将上篇文章中学习的内容应用在在solidworks中焊缝标注

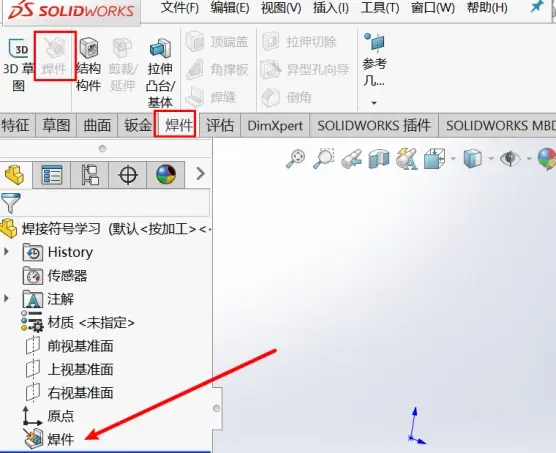

1、首先新建一个零件，选项卡中点选焊件-焊件，如下：

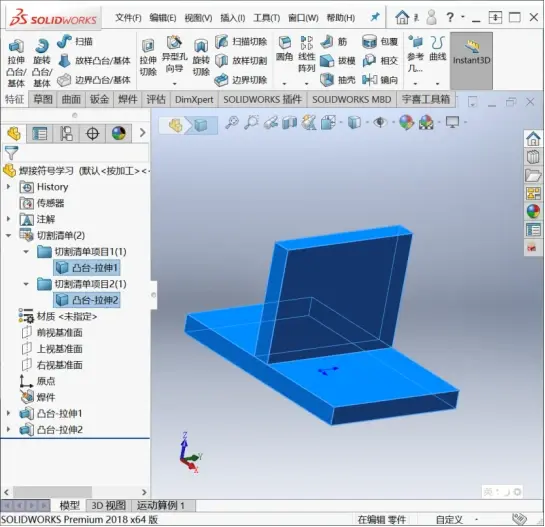

2、新建一个T形焊接件（模型在上篇文章附件中给出来了），切割清单中会出现两个焊接件，如下图：

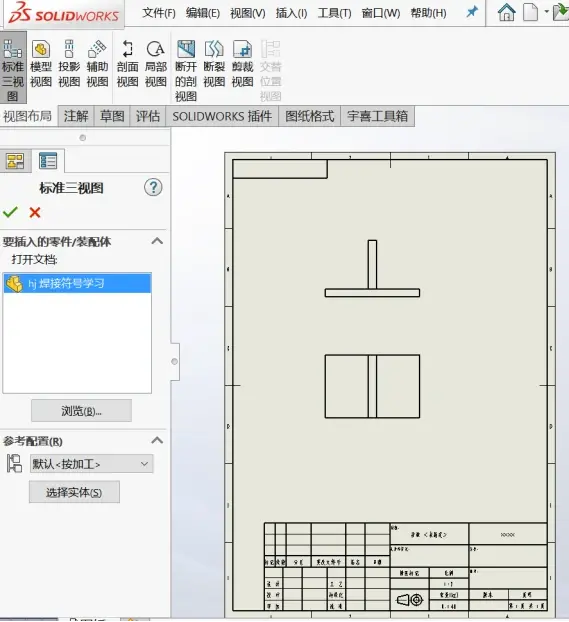

3、新建工程图，导入零件视图

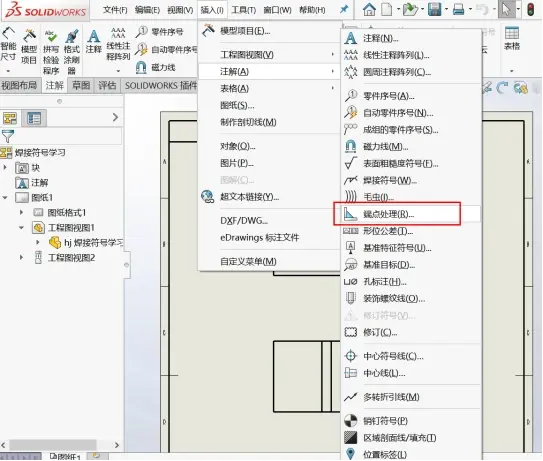

4、插入-注解-端点处理

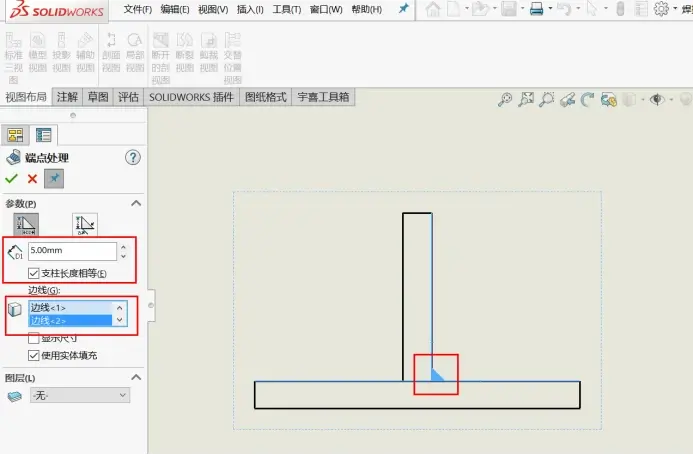

5、设置焊接支柱长度，这里设置为5mm，选择焊接的边线添加焊接

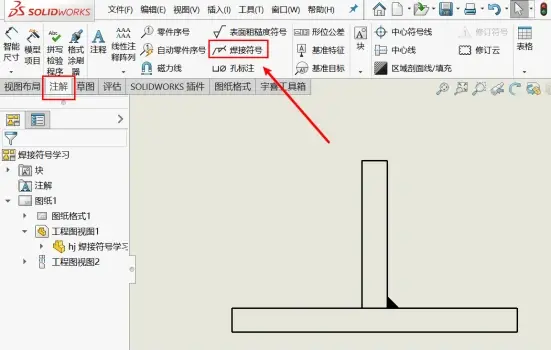

6、插入焊接符号，注解-焊接符号，然后点击焊接处

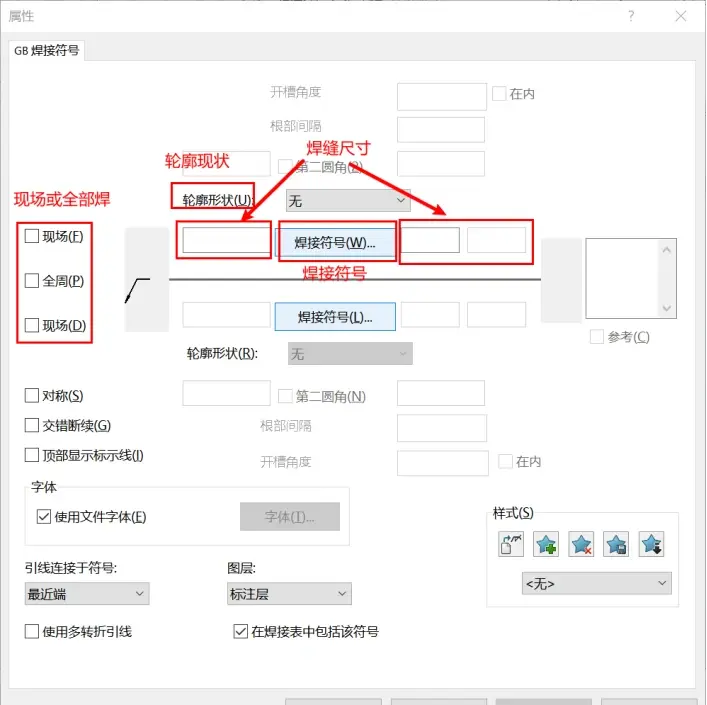

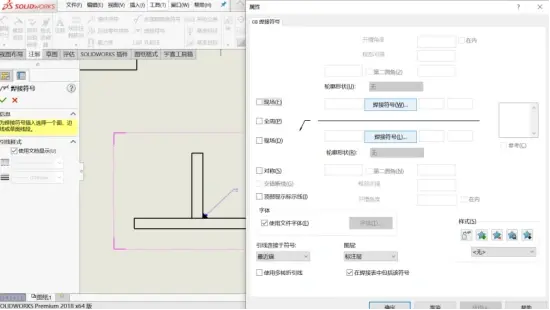

7、焊接符号详解

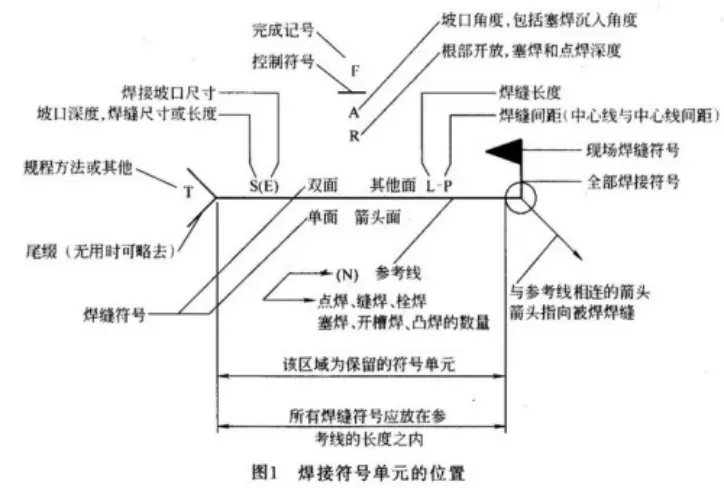

可以对比上篇：最新工程图中焊接焊缝符号和标注方法中附件内容查看各个位置是什么含义，列如下面这个标的很全，可以参考对比：

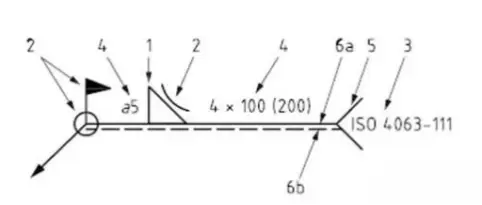

ISO标准的：



1-基础符号

2-补充符号及辅助符号

3-补充要求

4-焊缝尺寸

5-尾标

6-参考线



简化的

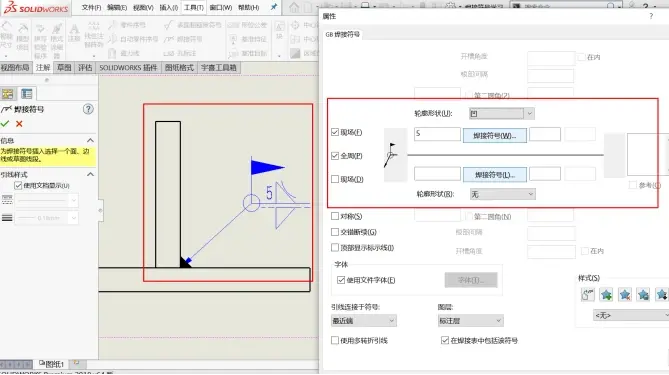

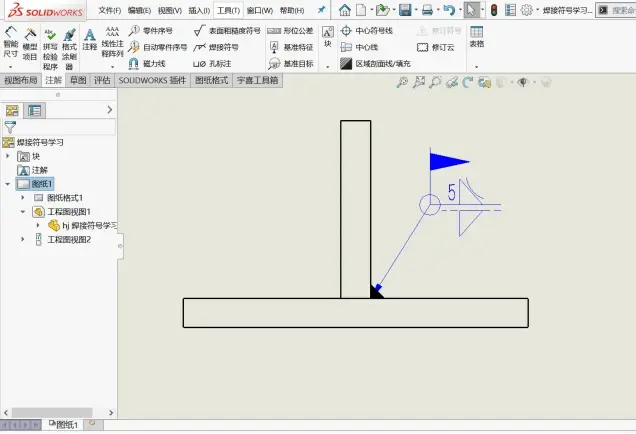

8、Solidworks工程图中实际标注





具体含义如下：焊高5，双面角焊（焊缝表面是凹面），在现场沿工件周围焊接。最后效果如下：







附件：

Solidworks测试用模型
