阶梯轴建模

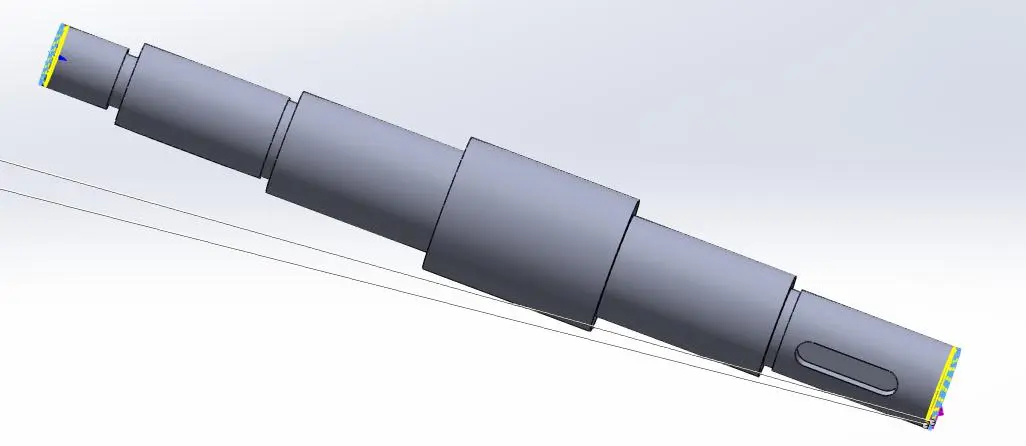

建立如图 2-1 所示的阶梯轴的步骤为：
步骤 1 使用旋转凸台特征建立各轴段
步骤 2 使用拉伸切除特征建立键槽
步骤 3 建立阶梯轴上倒角、锥孔、螺纹线等细节特征
2.1.2 制作过程
下面具体讲解这个范例的制作过程
步骤 1 使用旋转凸台特征建立各轴段
（1）启动 Solidworks2016。单击下拉菜单栏的 ，选择 选项，在打开
的【新建 SOLIDWORKS 文件】对话框中单击 按钮，进入模板选择界面。
（2）右键单击特征管理器设计树中的前视基准面，单击弹出菜单中的 （草图绘制）
图标，此时视图平面将自动垂直于计算机屏幕。
（3）单击草图工具栏中的(直线) 按钮，以原点为中心，画一条水平直线。同时按
键盘上的 alt+c 键，将直线转化为中心线。以原点为起点，点击 （直线）按钮，按图纸
画出阶梯轴的上半侧轮廓形状。单击 (智能尺寸)按钮标注各轴段的直径与长度尺寸。
（4）在特征工具栏中单击 （旋转凸台/基体）按钮，在旋转属性管理器中，旋转轴
将自动选择为中心线，旋转角度为 360 度，如图 2-5 所示。单击 （确定），生成阶梯轴的
各轴段。
步骤 2 使用拉伸切除特征建立键槽
（1）右键单击特征管理设计树中的【前视基准面】，在弹出菜单中单击草图绘制图标，
如图 2-7 所示。按键盘空格键，在方向菜单中单击 （正视于）选项，
（2）单击草图工具栏中的 （键槽）按钮，绘制键槽。单击 （智能尺寸）按钮
进行尺寸标注
（3）单击特征工具栏中的 （拉伸切除）按钮，在拉伸属性管理器的【从】下拉菜
单中选择等距，在【终止条件】下拉菜单中选择完全贯穿
（4）右键单击特征管理设计树中的【上视基准面】，在弹出菜单中单击 （草图绘
制）图标。按键盘空格键，在方向菜单中单击 （正视于）选项，视图平面将自动垂直于
计算机屏幕。
（5）单击草图工具栏中的 （键槽）按钮，绘制键槽。单击 （智能尺寸）按钮
进行尺寸标注，
（6）单击特征工具栏中的 （拉伸切除）按钮，在拉伸属性管理器的【从】下拉菜
单中选择【等距】，深度为 5mm。在【终止条件】下拉菜单中选择【完全贯穿】，
步骤 3 建立阶梯轴上倒角、锥孔、螺纹线等细节特征
（1）单击特征工具栏中的 （圆角）按钮下方的倒三角图标 ，单击 选项。
在绘图区内选择需要倒角的边线，
（2）在 （距离）栏内输入 1mm， （角度）栏内输入 45 度，如图 2-16 所示。单
击 （确定）按钮，生成倒角特征，
（3）右键单击特征管理设计树中的【上视基准面】，在弹出菜单中单击 （草图绘制）
图标。按键盘空格键，在方向菜单中单击 （正视于）选项，视图平面将自动垂直于计算
机屏幕。单击草图工具栏中的 （直线）按钮绘制一个直角三角形。
（4）单击特征工具栏中的 （旋转切除）按钮，选择短直角边为旋转轴，单击 （确
定），
（5）单击 ，在下拉菜单 的二级菜单中单击 选
项。在【装饰螺纹线】属性管理器中选择螺纹线标准为【GB】，大小为 M12，

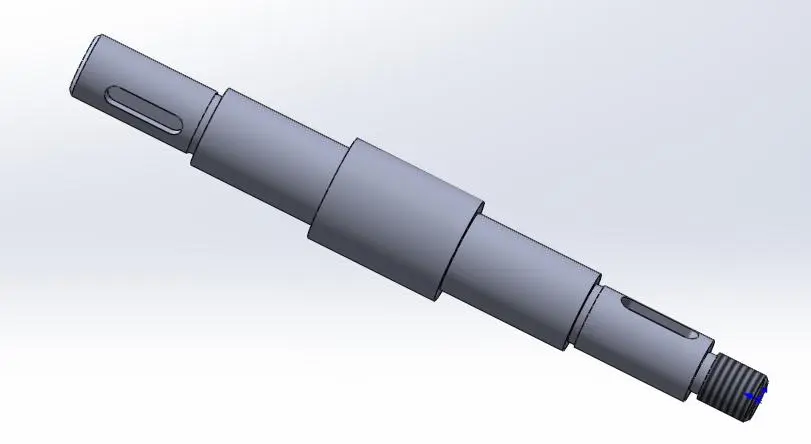

在绘图区选择需要绘制螺纹线的轴表面的边线，单击 确定，生成如图2-21所示的螺纹线。
