基于SolidWorks的复杂曲面建模：麻花球设计案例

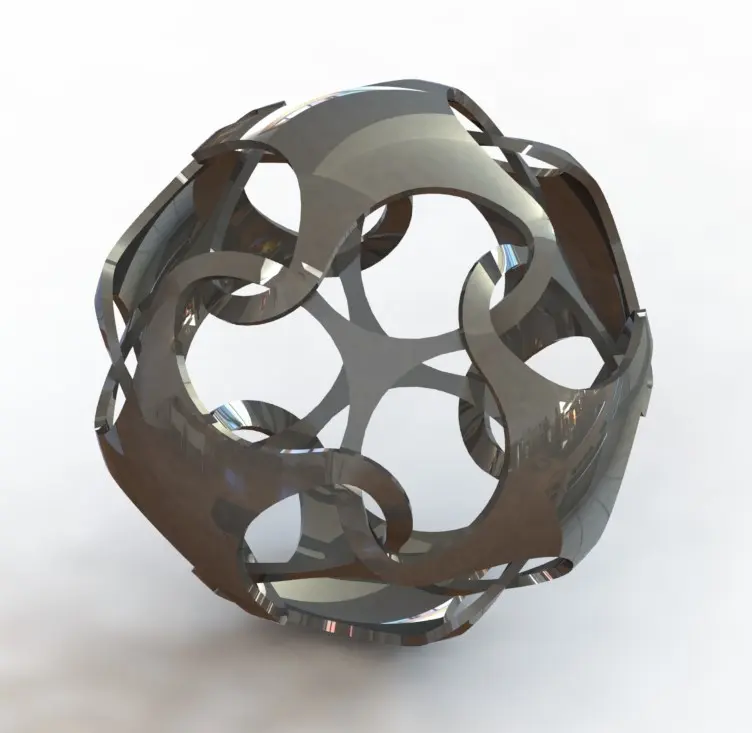

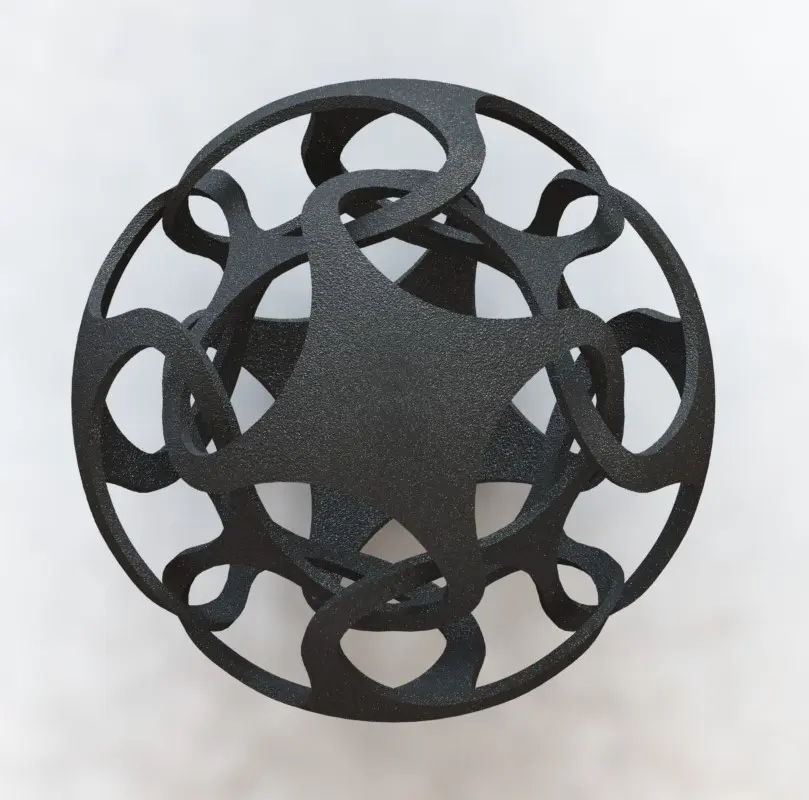

01 曲面实体混合建模：麻花球

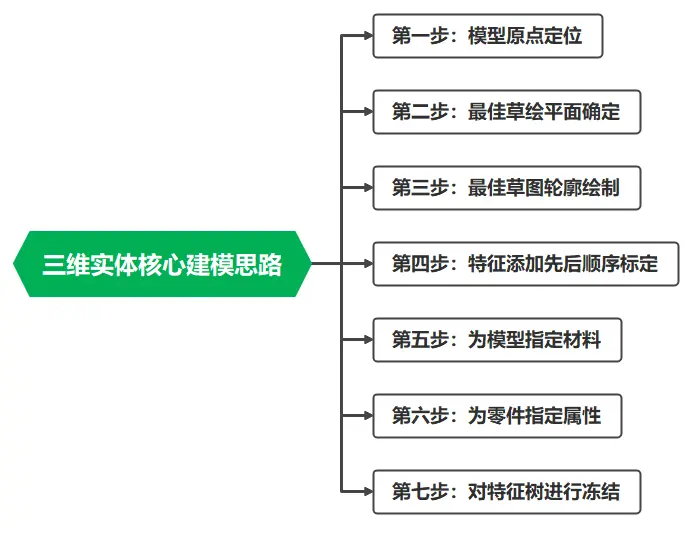

02 三维建模核心思路

03 建模过程

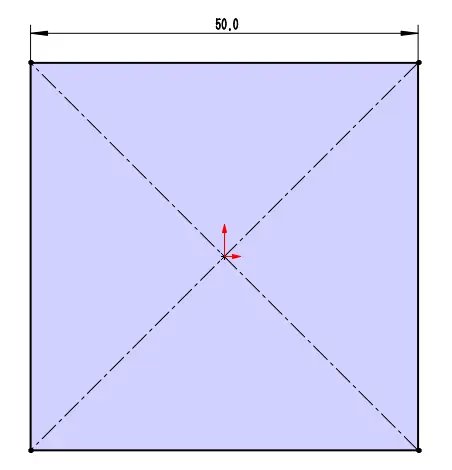

1.在【上视基准面】绘制正方形

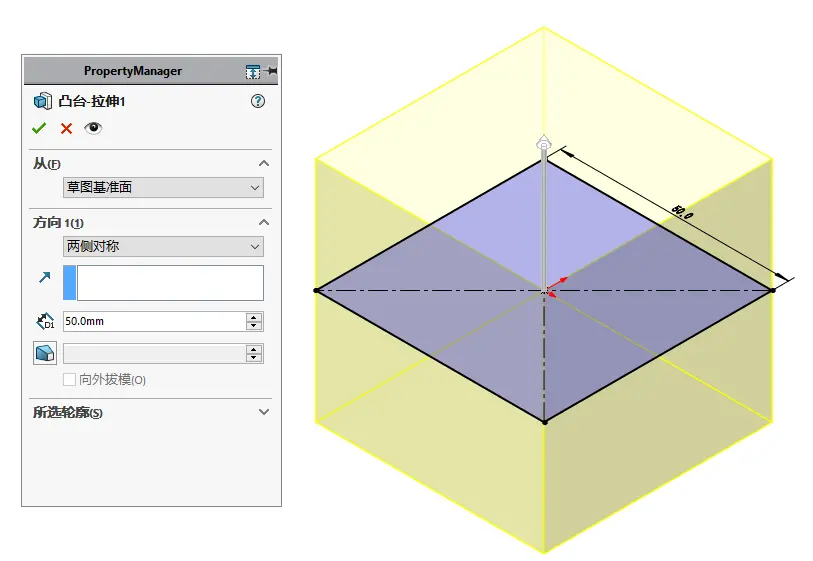

2.建立【凸台-拉伸】特征，两侧对称，深度50mm

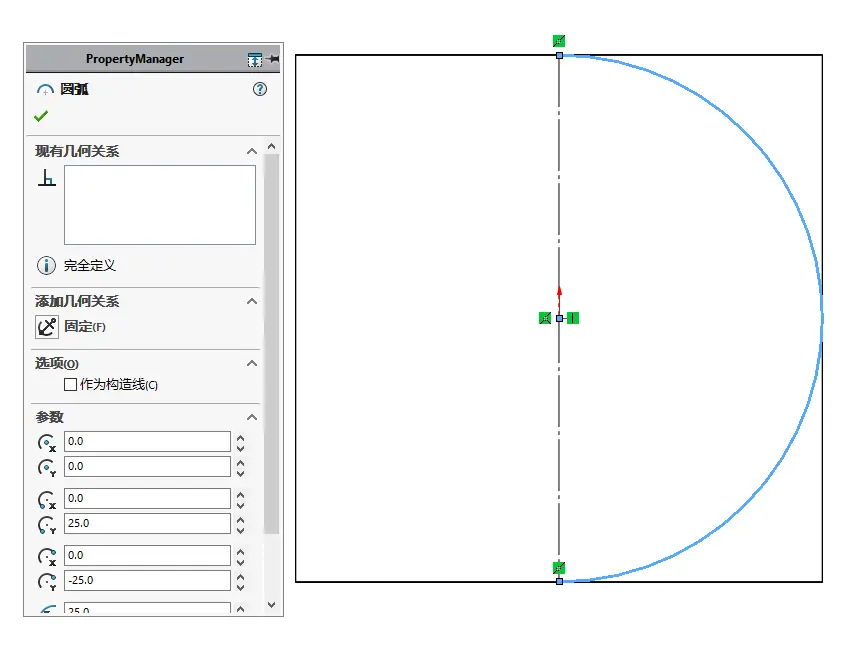

3.在【前视基准面】绘制一个半圆，圆半径R25mm，中间线段为构造线

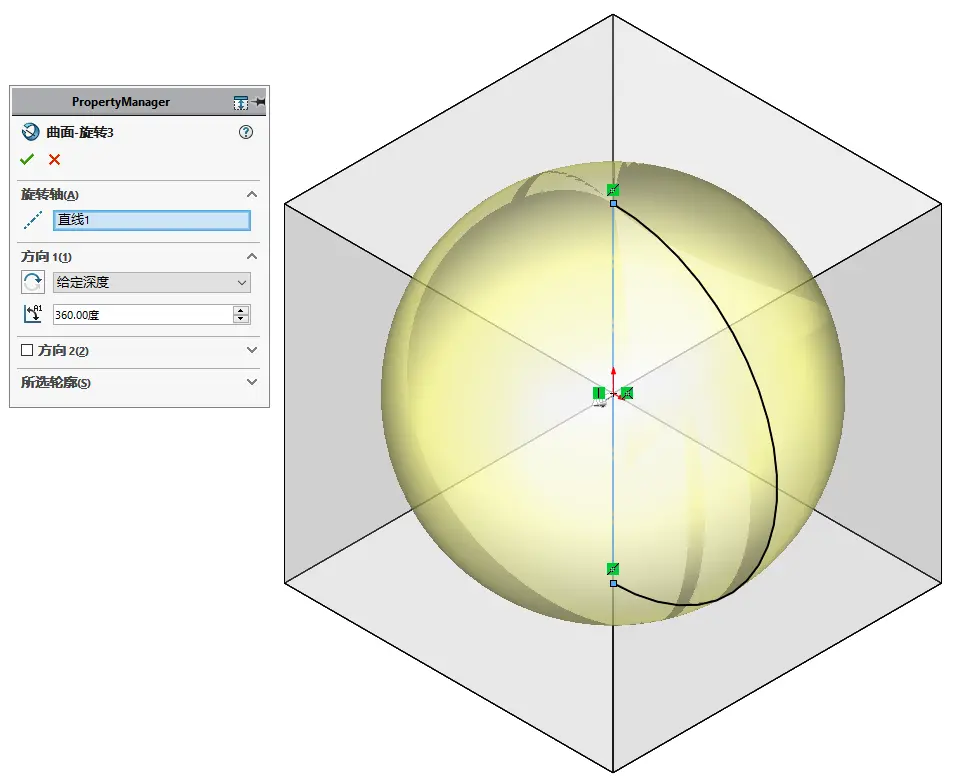

4.添加【曲面-旋转】特征，深度360°

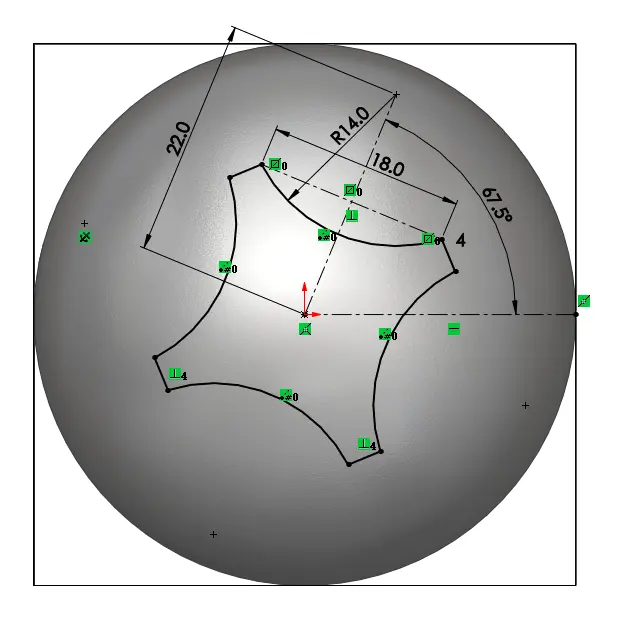

5.在【上视基准面】绘制如图草图

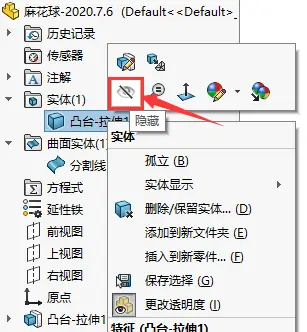

6.隐藏正方形实体

7.添加【分割线】特征，作用于旋转的球体曲面上，分割线方向朝上

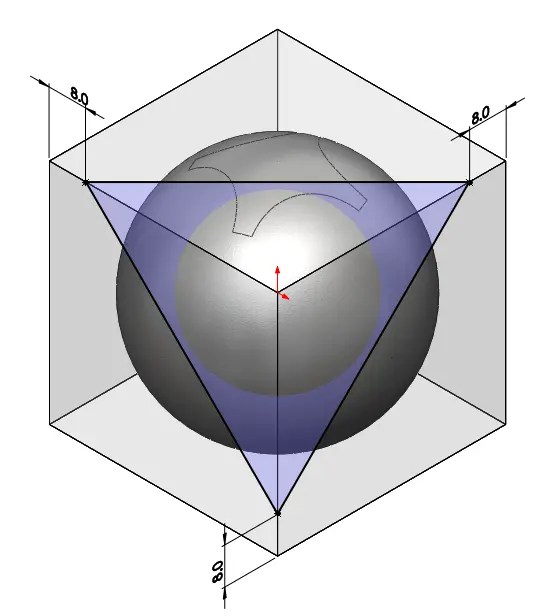

8.进入【3D草图】环境，显示正方体，后绘制如图的等边三角形

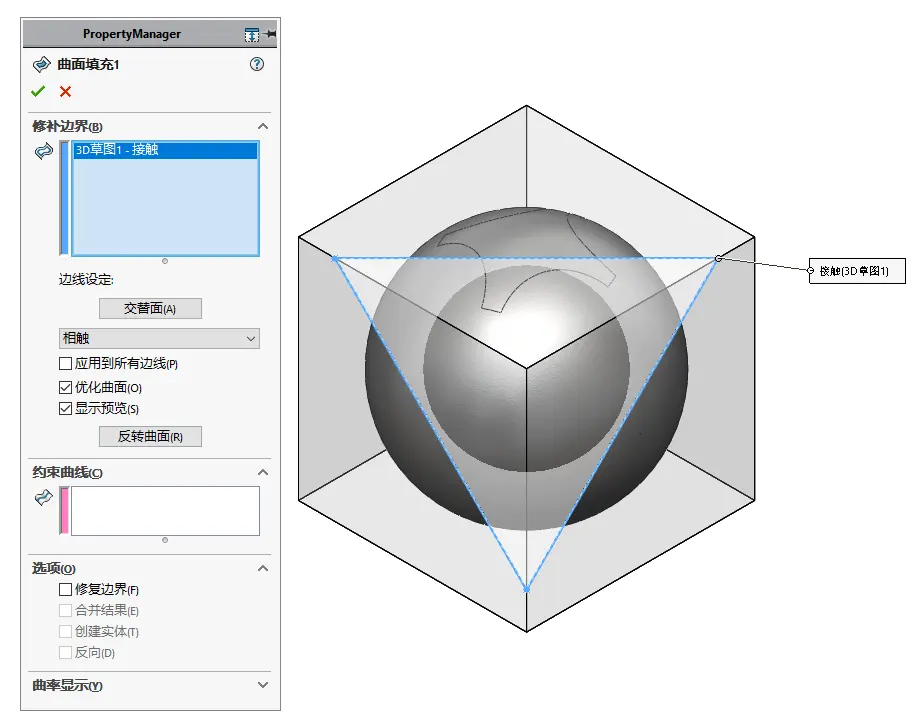

9.添加【曲面填充】命令，将草图填充成一个平面曲面

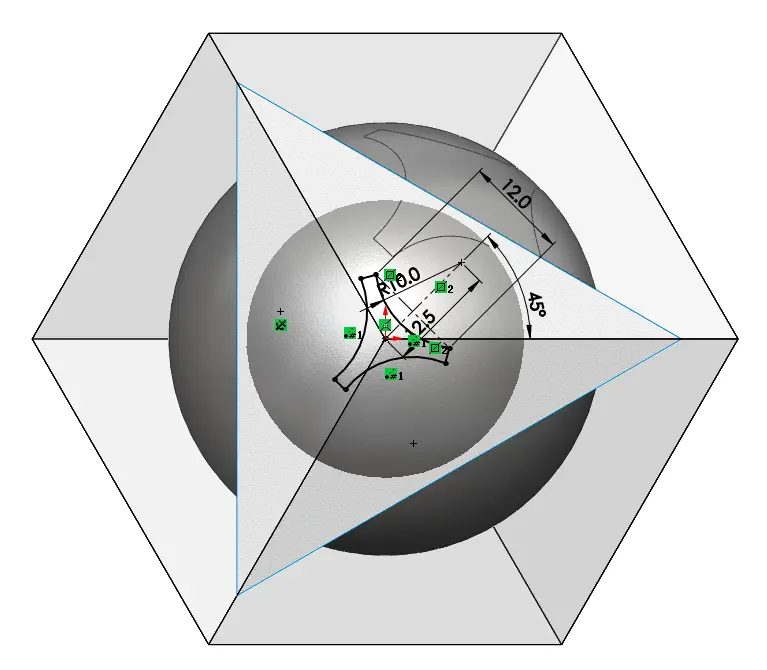

10.选定平面曲面作为草绘平面，绘制如下草图

11.添加【分割线】命令，将曲面进行分割

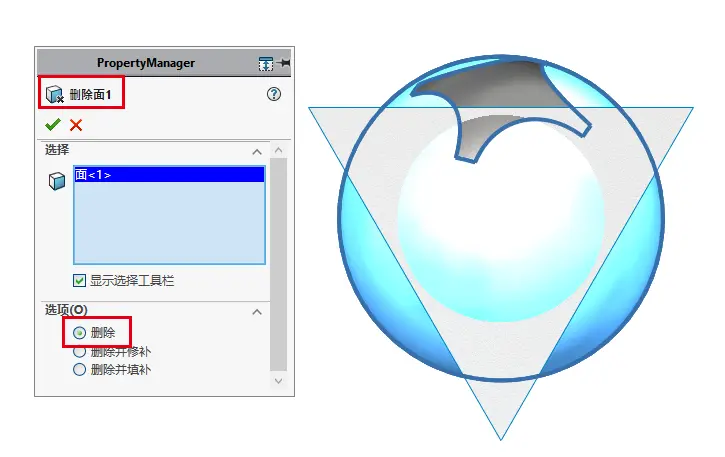

12.使用【删除面】命令，删除多余的曲面

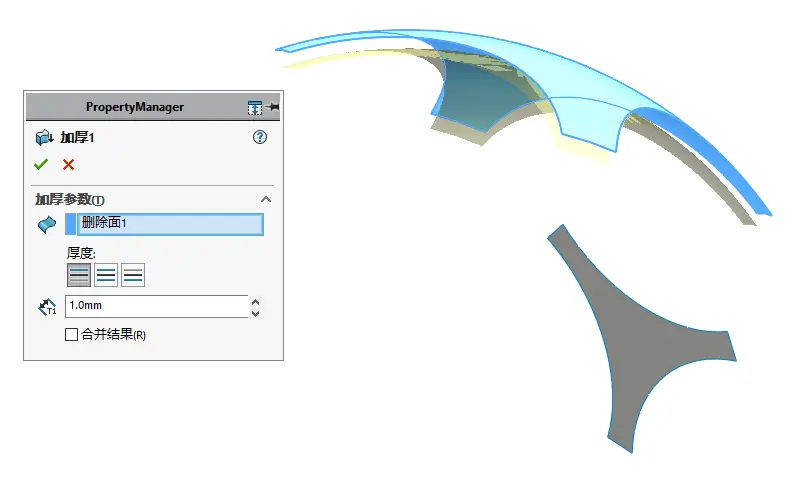

13.使用【加厚】命令对曲面进行加厚，厚度值设定1mm

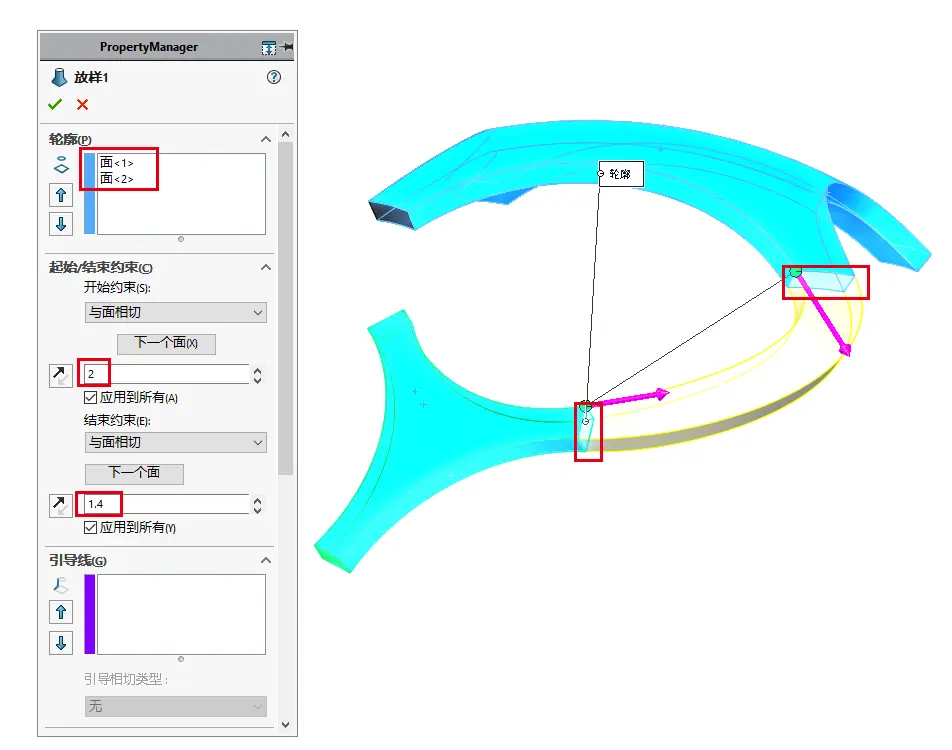

14.使用【放样凸台】命令，连接两个实体

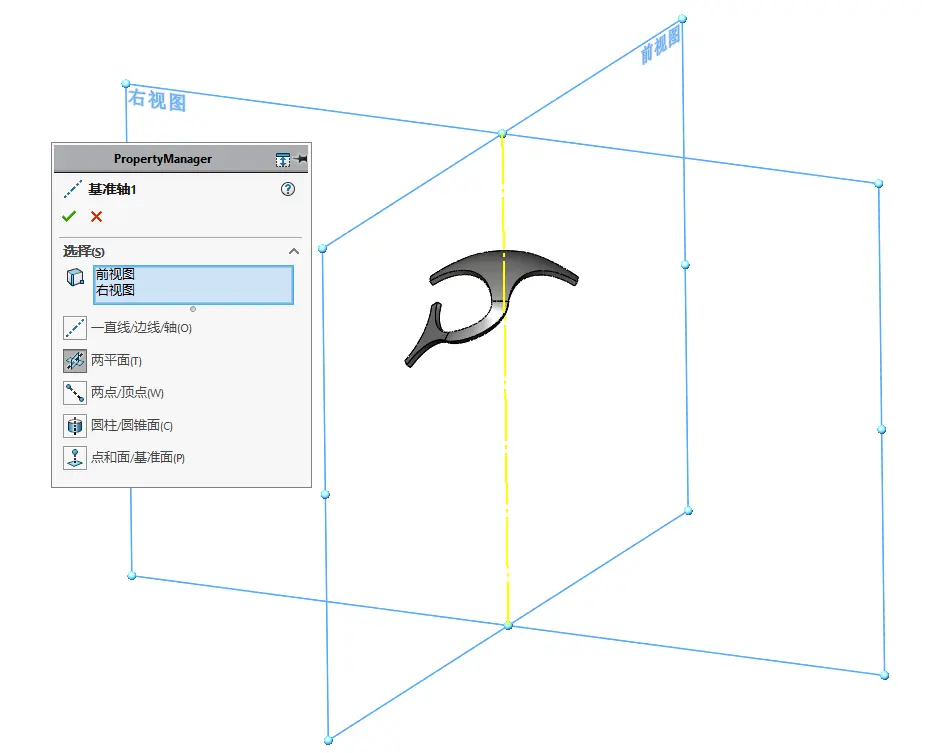

15.使用【基准轴】命令，建立基于前视图和右视图的基准轴

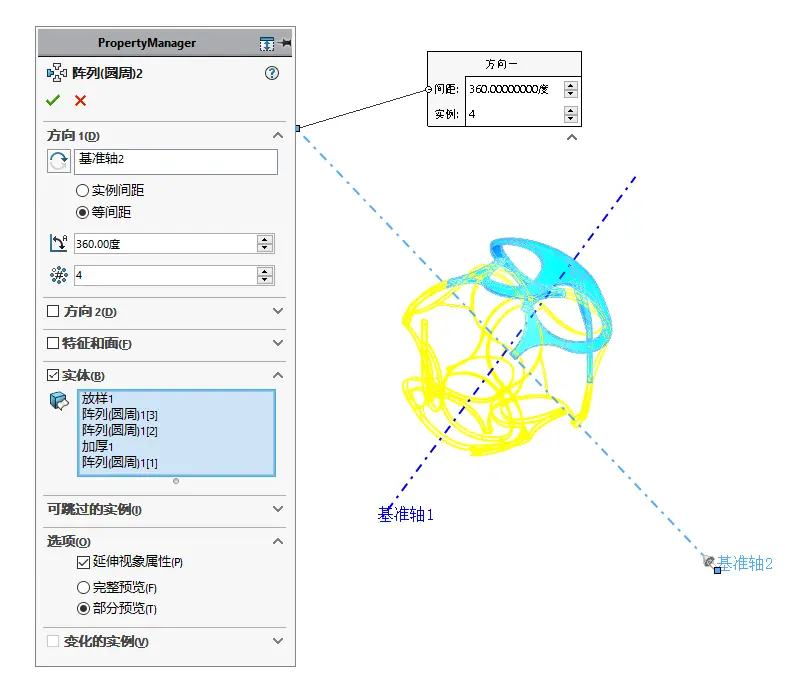

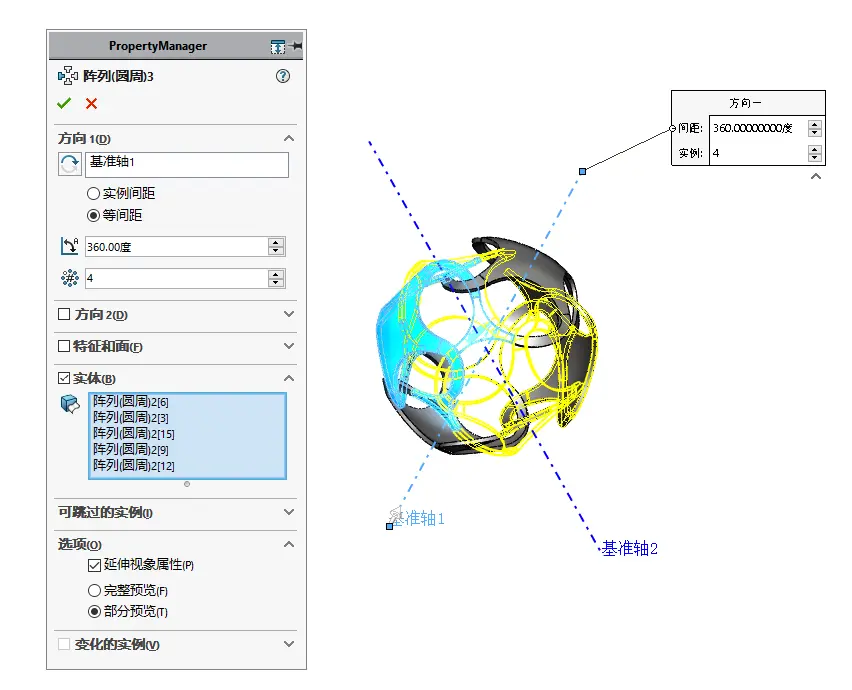

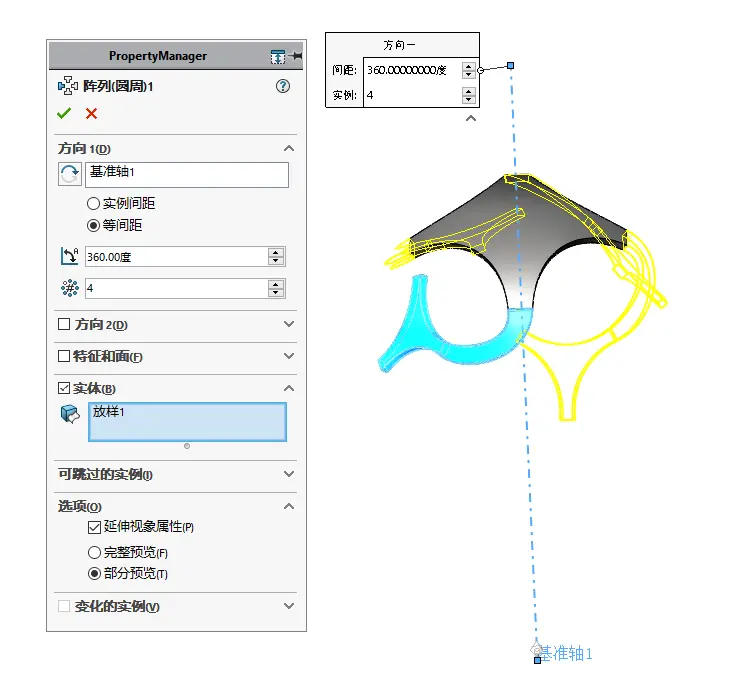

16.使用【阵列】命令，对模型进行阵列

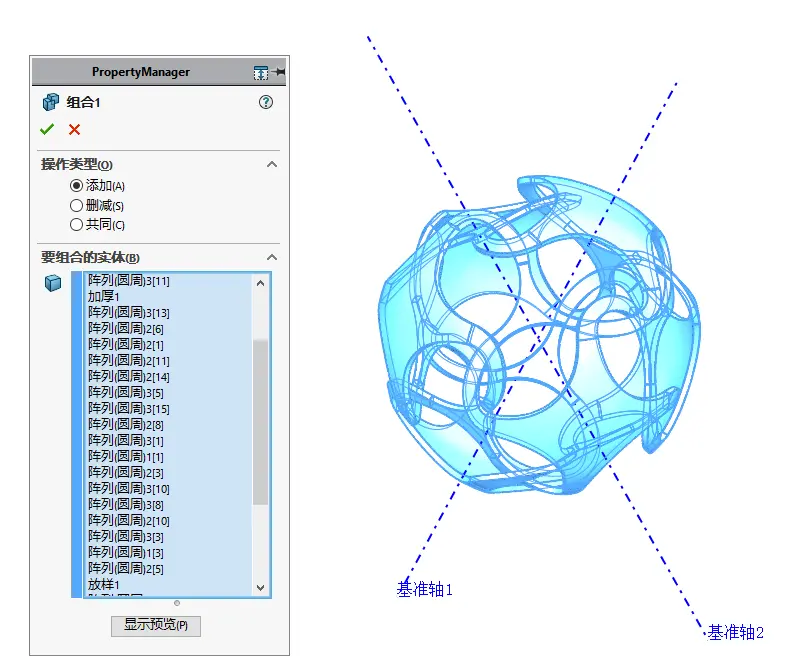

17.使用【组合】命令，将多体组合成一个实体
