Solidworks建模案例：莫比乌斯环的创意设计

莫比乌斯环效果图

建模步骤

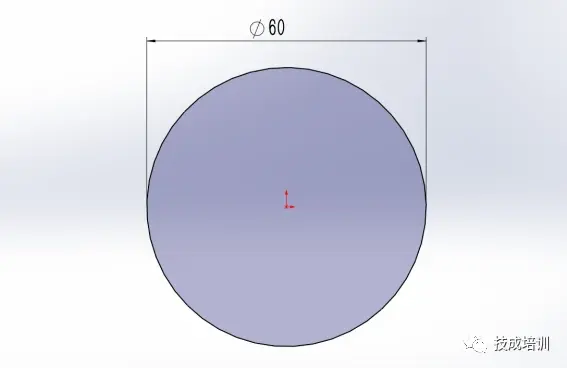

1. 打开SolidWorks软件，新建零件，然后在上视基准面绘制如下图所示的草图。

2. 选择右视基准面→草图绘制，绘制如下图所示的草图（用多边形绘制三角形，中心点和φ60的圆弧添加穿透的几何关系，三角形底边添加水平的几何关系。

3. 选择扫描命令，将第一步创建的草图1作为扫描的路径，第二步创建的草图2作为扫描的轮廓，设定扭转角度为360°，如下图所示。

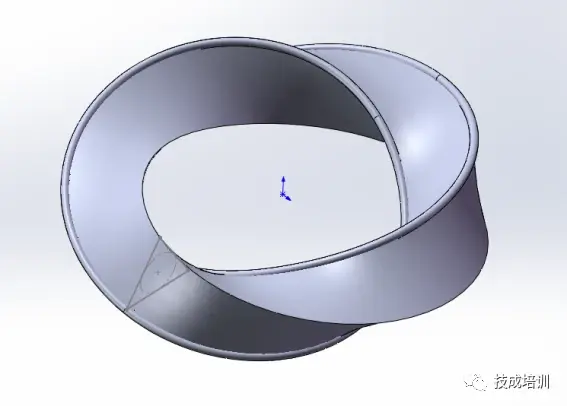

完成扫描后的效果如下图

4. 再次选择扫描命令，勾选“圆形轮廓”，设置圆的直径为1.5mm，扫描路径选择下图所示的边，并且取消合并结果，如下图所示。

5. 用上一步一样的方法，扫描其他两条边，完成后效果如下图所示。

6. 将第2步中的草图2显示，然后隐藏其中一个边线扫描，完成后效果如下图

7. 再次选择扫描命令，勾选“圆形轮廓”，设置圆的直径为0.8mm，将草图2作为扫描的路径，同时取消合并结果，如下图所示

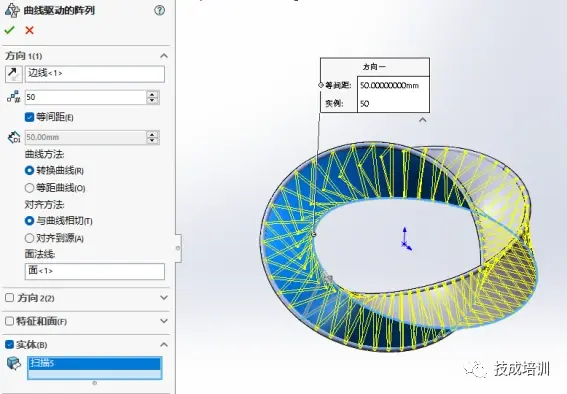

8. 选择曲线驱动的阵列，将下图所示的边作为驱动曲线，实例数量为50，等间距分布，面法线选择下图蓝色的曲面，阵列对象选择上一步创建的扫描5，如下图所示。

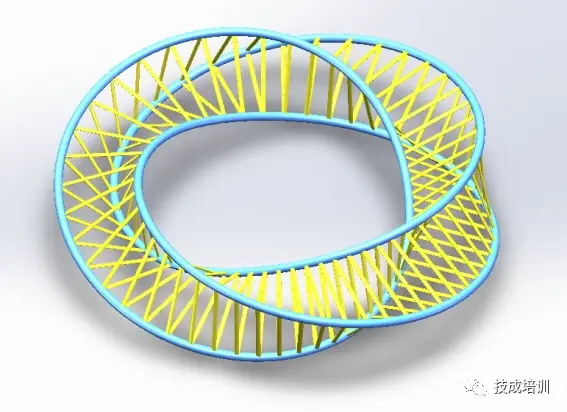

9. 显示前面隐藏的扫描，完成后效果如下图。

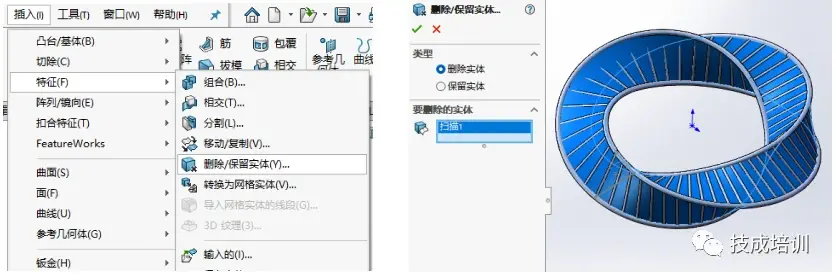

10. 选择“插入”-“特征”-“删除/保留实体”，然后类型选择“删除实体”，要删除的实体选择“扫描1”，如下图所示。

11. 选择“插入”-“特征”-“组合”，操作类型选择“添加”，框选所有的实体，如下图所示。

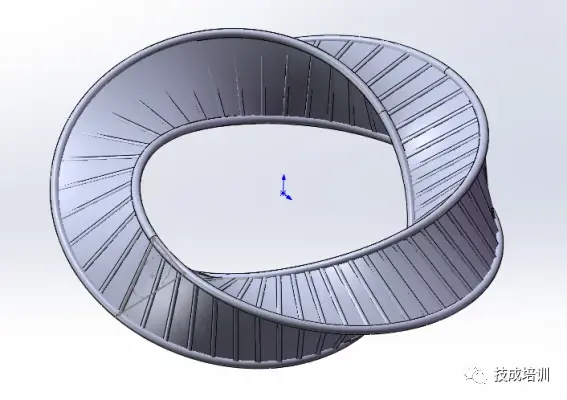

12. 添加颜色，进行渲染，完成后效果如下图

文章来源：技成培训网原创，作者：陈小萍；未经授权禁止转载，违者必究！
