UG/NX模具设计：复杂插穿孔的补孔技巧

我们分模的时候经常会遇到一些复杂的插穿孔，如果方法不对的话需要花很多时间去补孔，如何快速的补好复杂的插穿孔呢?我来给大家分享这个打印机的补孔小技巧：

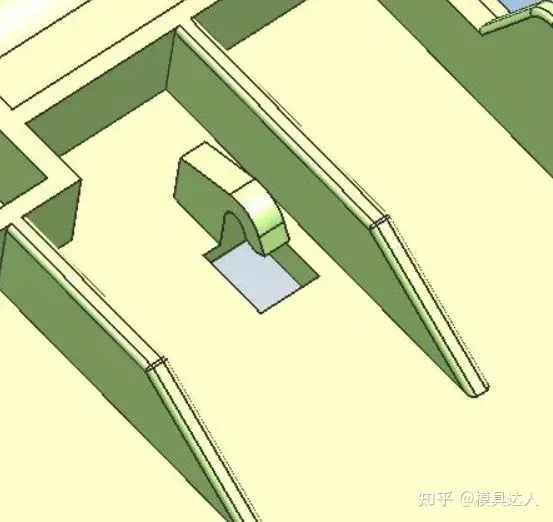

1、如图2所示，此类孔如何用实体快速补好？

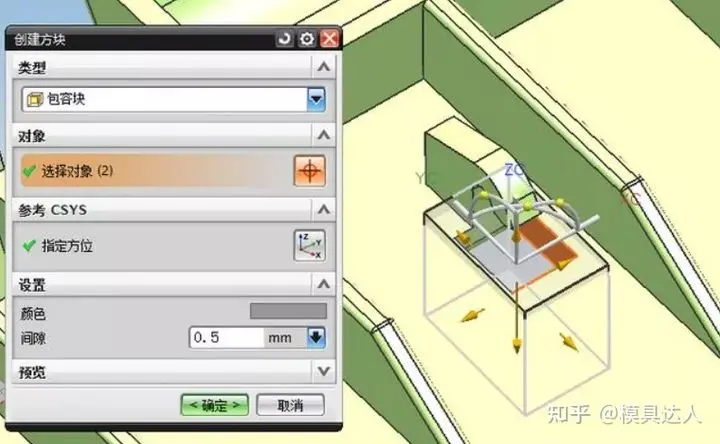

2、利用创建方块命令将插穿孔堵起来，注意必须把孔包完，创建方块的间隙设为0.5，如图所示：

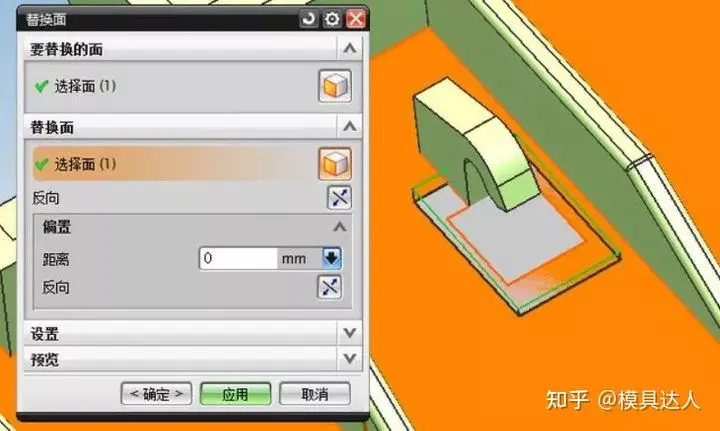

3、利用替换面命令将包块的顶面与产品面替平，结果如图所示：

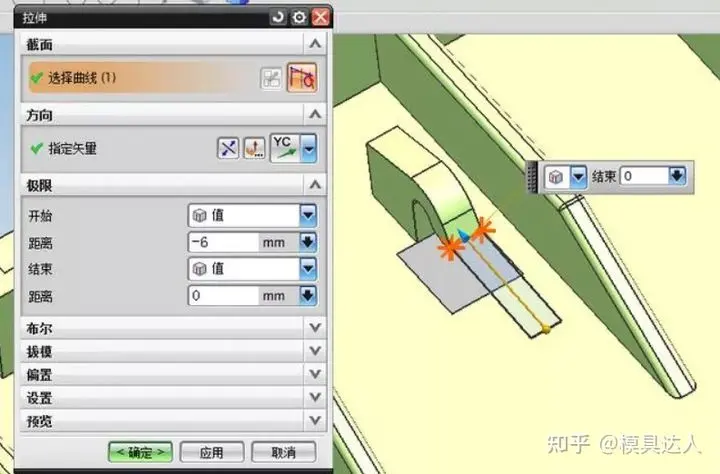

4、包块与产品求差，然后利用拉伸命令拉伸一个辅助面，便于后续替换，注意拉伸的方向为坐标的矢量方向，如图所示：

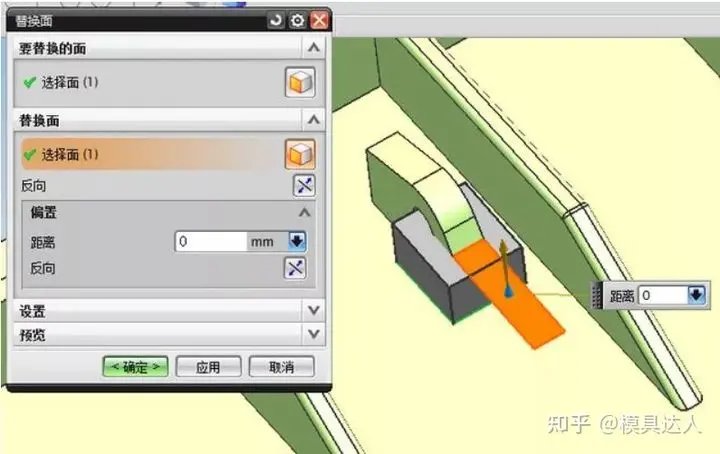

5、利用替换面命令将包块的顶面与辅助面替平，如图所示：

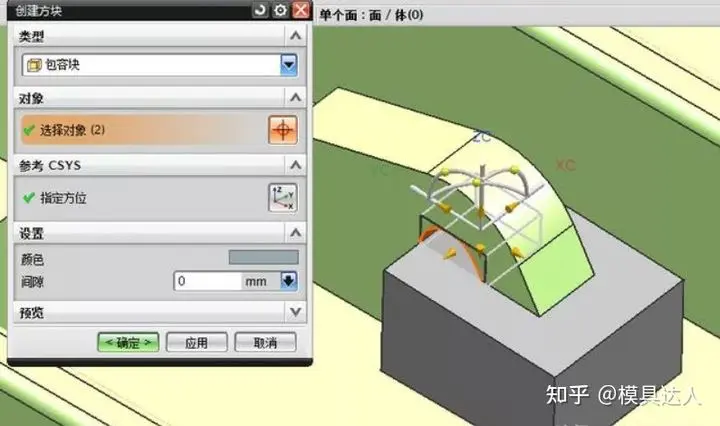

6、包块与产品求差，然后再创建另一个小包块，间隙设为0，创建完成后，与产品求差，如图所示：

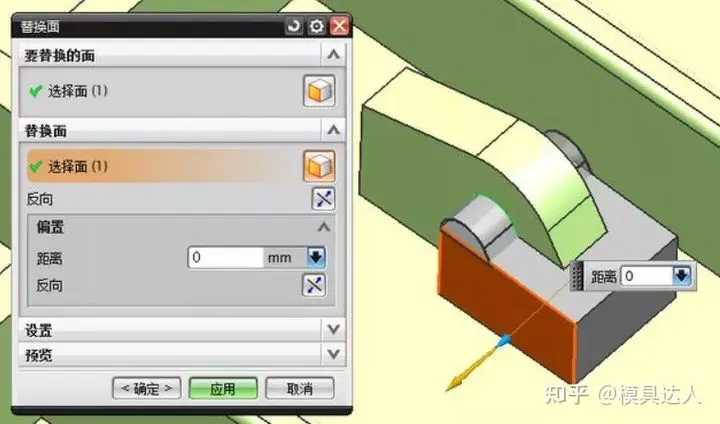

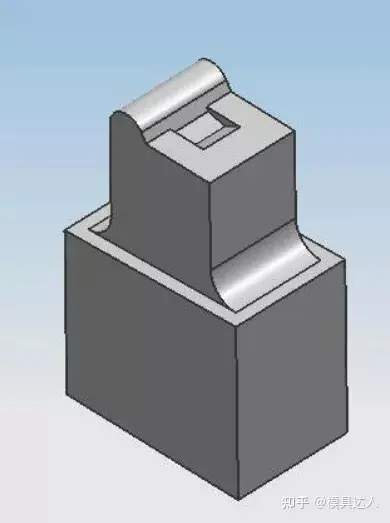

7、 再用替换面命令将小包块两边替换到大包块的两侧，将两个包块求和起来，完成插穿孔的补孔，如图所示：

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
