UG/NX瓶盖内牙脱模：机械机构设计解析

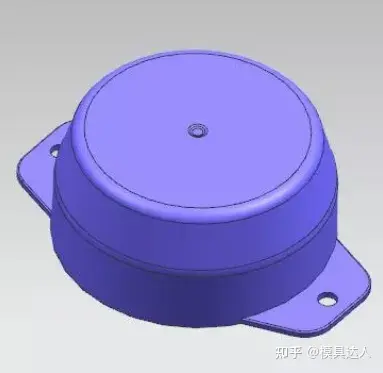

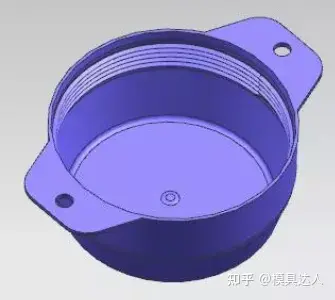

对于一些瓶盖类内部有牙的产品，我们第一反映就是做齿轮模，除了齿轮模能够脱产品内牙，到底还有没有别的模具机构能够脱内牙的？答案是肯定的，下面我来给大家分享一种整圈圆倒扣内抽机构：

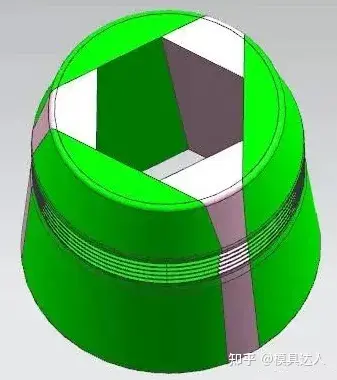

1、首先先将整圈内扣做成滑块镶件，且将滑块镶件分割成6份，如图所示：

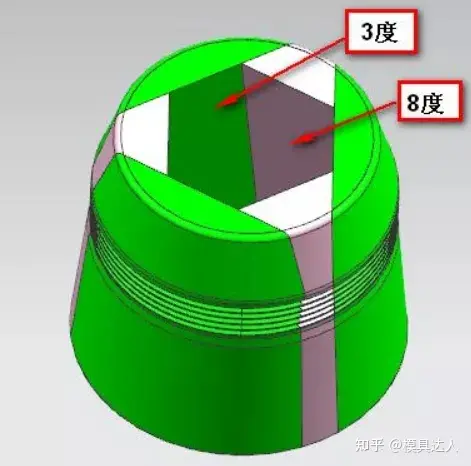

2、注意拆分滑块镶件时，3个小镶件的角度要比绿色镶件的角度要大，小的镶件角度为8度，绿色大的镶件角度为3度，因为小的镶件需比大的镶件滑行的速度要块，这样才不也会干涉，如图所示：

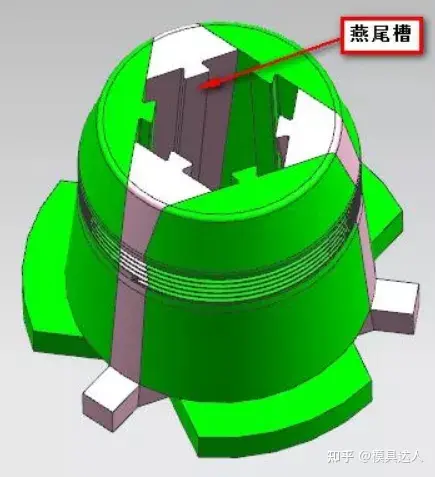

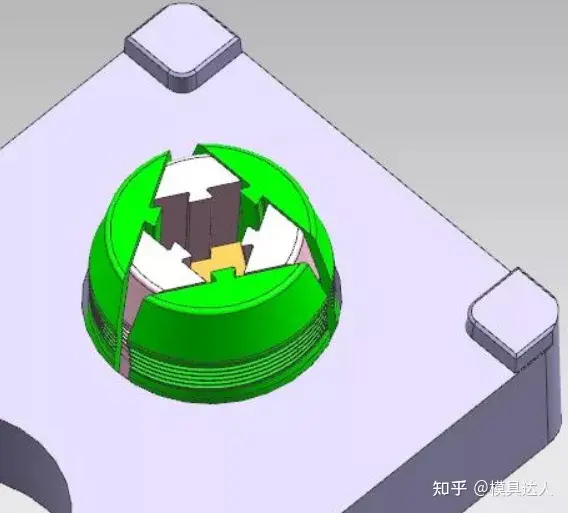

3、滑行的力是通过燕尾槽带动，中间的活动块往下运动，由于有斜度燕尾槽驱使6个小滑块向内收，如图所示：

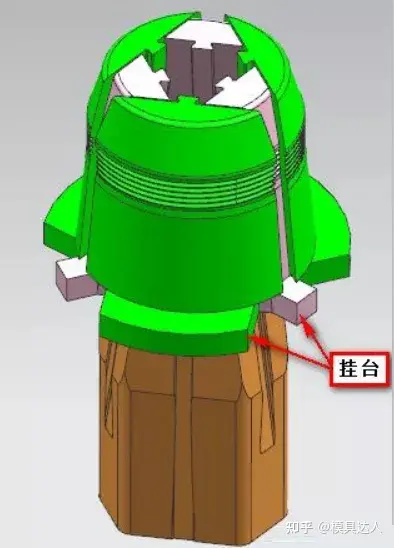

4、为了防止小滑块上下运动，必需要设计挂台，如图所示：

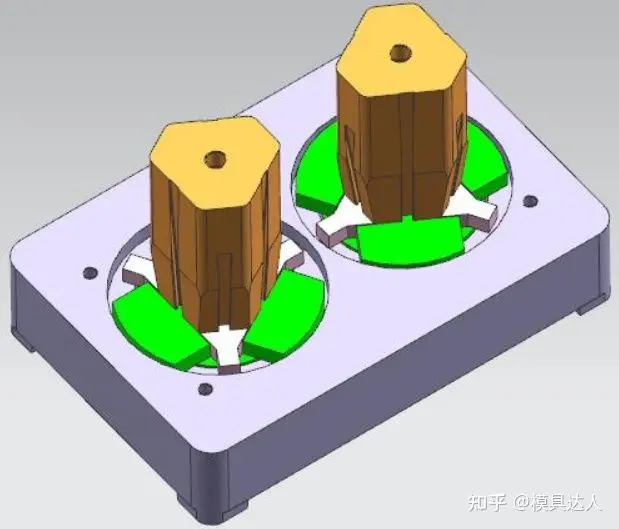

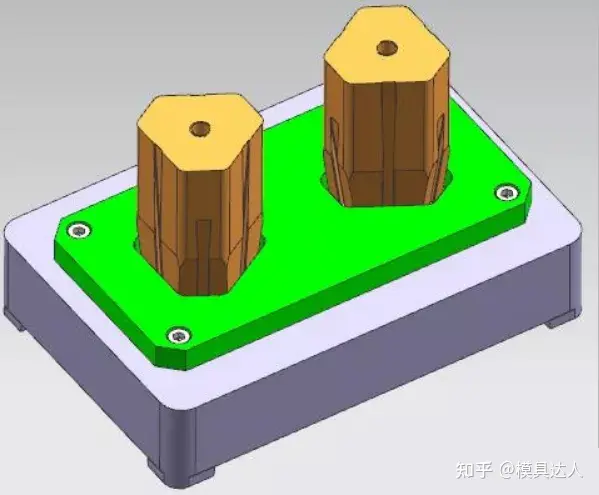

5、为了方便装模，滑块挂台底部设计一块压板，且用螺丝锁紧在后模仁上，如图所示：

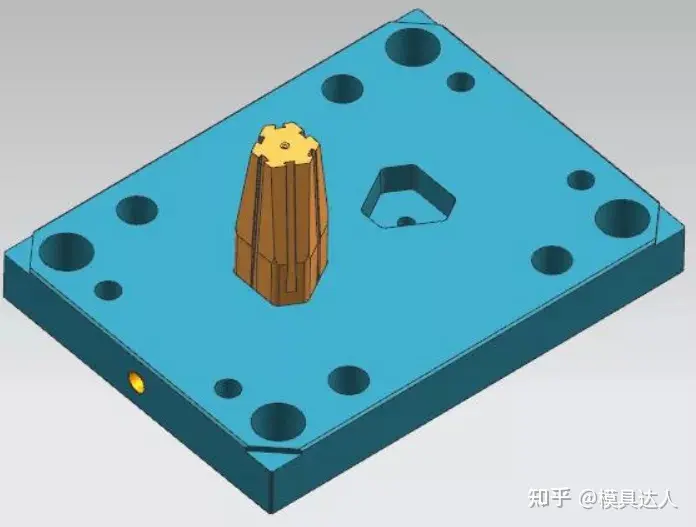

6、由于中心的活动块需往后拉才能使小滑块往内收，所以B板底部必须增加一块承板，且B板与承板之间可以打开，中心的活动块是锁在承板上的，如图所示：

7、 B板与承板之间打开的力是通过顶棍顶顶针板，顶针板与B板通过扣机连接，顶针板顶出时，由于扣机的作用，B板也跟着顶出一段距离，顶到一定距离后，扣机解锁，限位螺丝限死，B板不动，顶针板继续顶出，顶针顶出产品，如图所示：

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
