很多机壳类产品侧面有凸起或者凹陷的孔，在行位开模方向上不能一次脱扣，今天给大家分享一种行位上出行位的结构。供大家参考
.png)
1 此产品侧面有两处1.07MM凹孔，不能同时与行位一起开模，由于此处空间较小，考虑用行位上做T形槽的结构 。
.png)

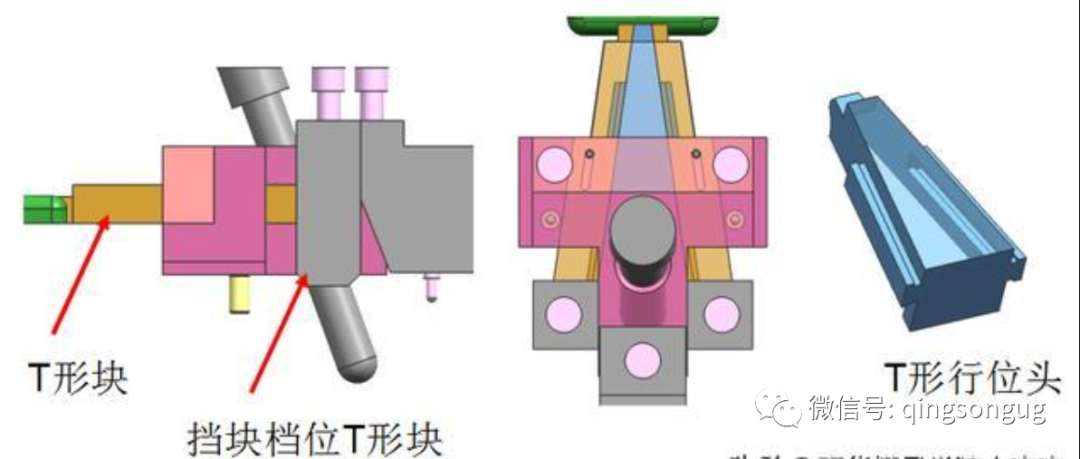

2 T形结构设计如下：用一个行位头通过T槽连接两个T形块结构。
.png)
3 运动原理：当斜导柱竖直向上拨动行位座，大行位向后运动，由于行位头连接在行位座上，带动两个T形块运动，T形块被挡块挡住 ，不能跟着行位座向后走，只能往中间缩，完成水平方向的脱扣，最后跟着大行位一起运动
.png)

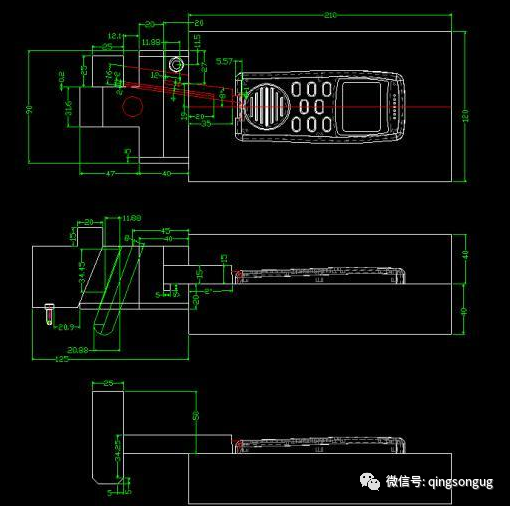

4 运动原理结构图
.png)
5 利用波珠螺丝和限位螺丝限位
