UG NX脱螺纹模具设计：直齿绘制技巧

我们在设计脱螺纹的注塑模具时，很多时要用到直齿条，我们可以用外挂直接调用。在没有用到外挂的情况下是怎么设置参数下面我就来讲一讲怎么画齿条的。

一、首先画齿条，要先了解一下它的主要参数（齿轮也是一样的）。

1.模数（用m表示）。

2.压力角（用a表示，现在通用标准是20度）。

3.齿数（用Z表示）。

4.分度圆直径（用D表示）。

二、模数=齿数/分度圆直径，压力角是一般取标准值20度，当然根据需要，其它度数也行。

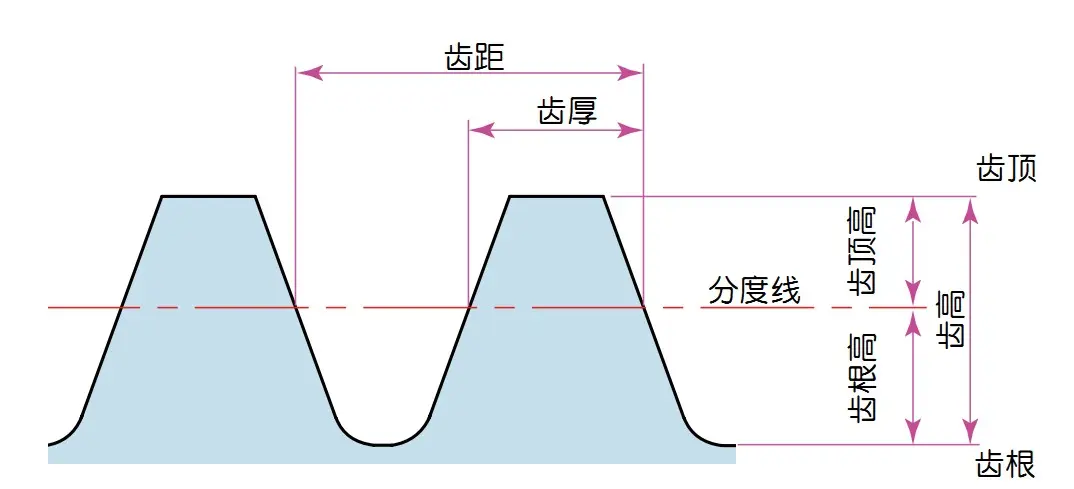

模数、压力角、齿数是齿轮的三大基本参数。当然还有齿高、齿厚、齿距。

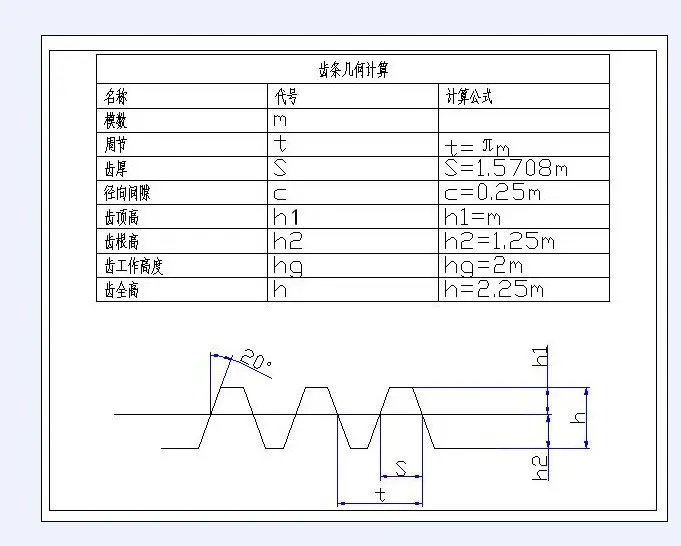

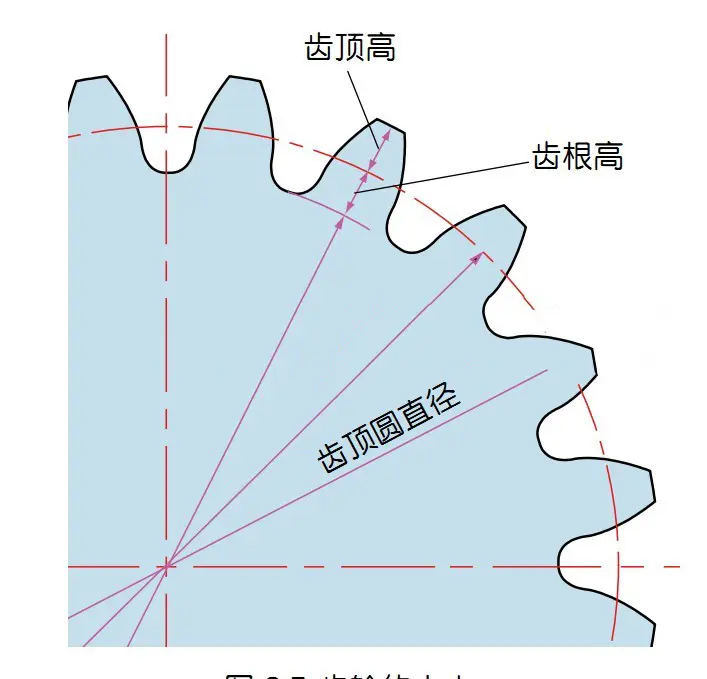

三、齿顶高=1*模数

齿根高=1.25*模数

齿距=π*模数

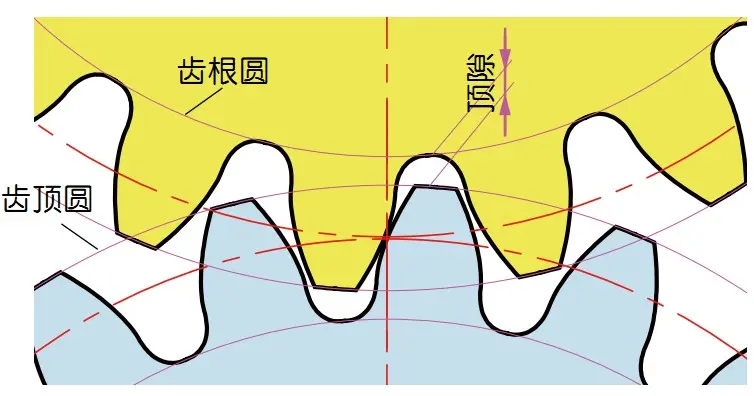

四、另外请注意，不管是齿轮还是齿条，它们配合时，都要有个顶隙，不要贴的太死了。

画齿条跟齿轮是一样的，只是齿条的分度圆直径是无限大的。

根据前面的信息，相信大家都会画齿条了。下面是画齿条的一些参数。希望在裙530658863可以帮到你学到，产品编程，模具编程，画图等知识。
