UG/NX模具设计：分模补孔的实用技巧

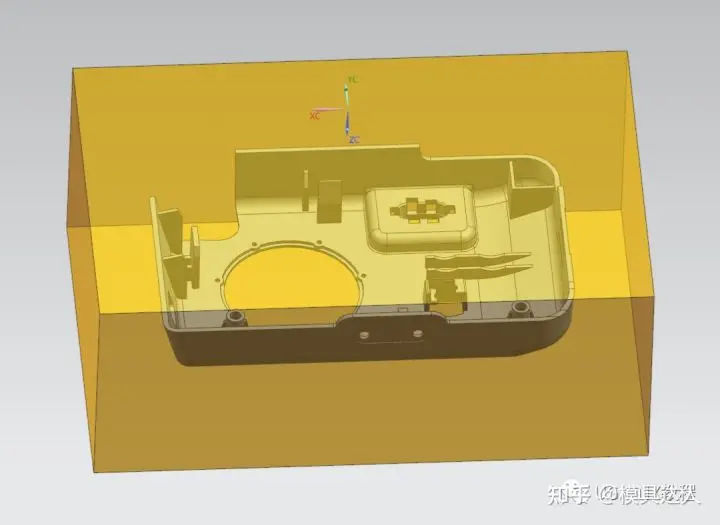

在给产品做分型面之前，需要将产品的孔堵住，今天用这么个产品分享几种补孔的方法，来看看你都会吗？

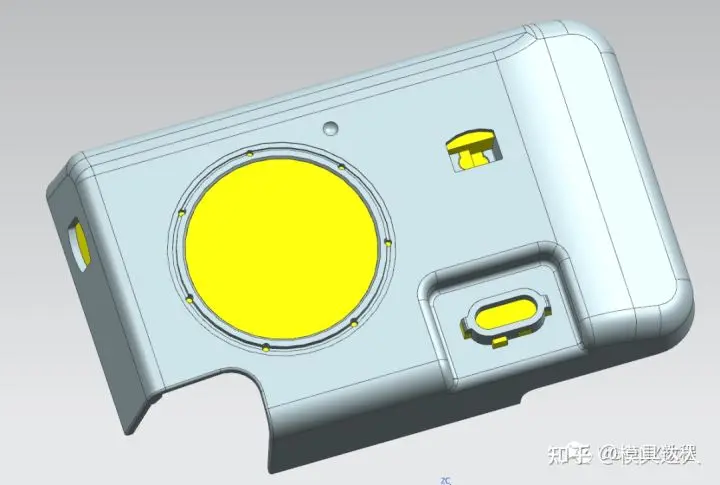

1.首先使用注塑模向导里的曲面补片命令进行自动补孔

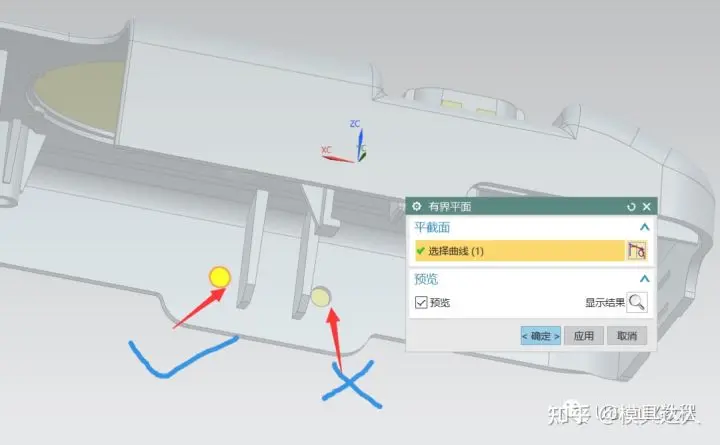

2.根据产品样式，将补在前模面的上片体删除掉，然后用有界平面重新补在后模上

3.这种地方有斜度可以用直纹做面

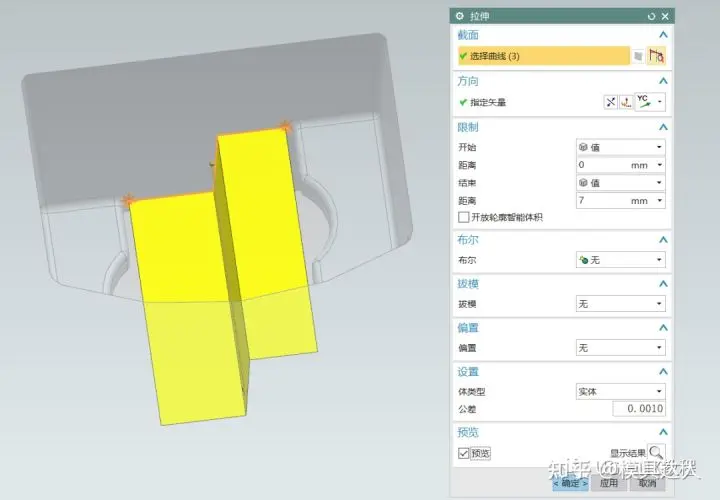

4.这种阶梯线做有斜度阶级线，然后拉伸

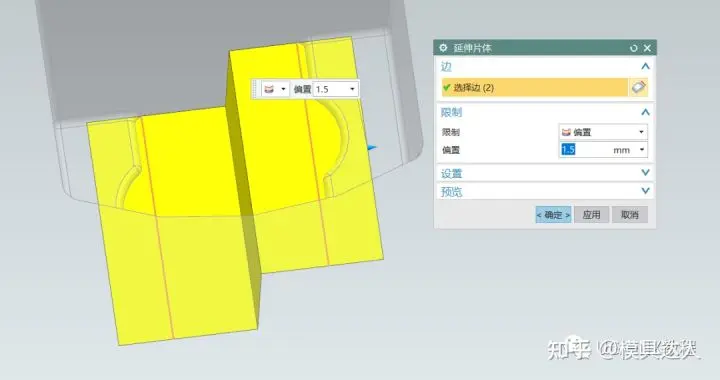

5.将它延伸后在后模碰穿面使用扩大曲面做面

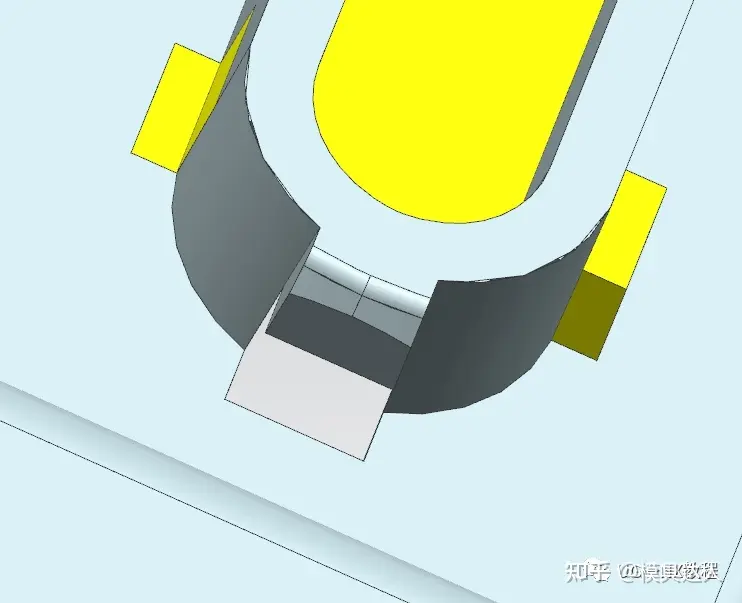

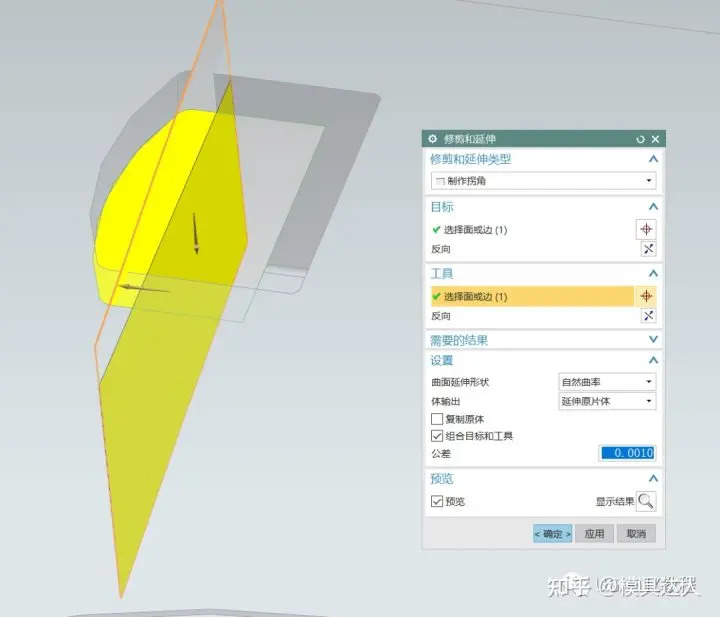

6.对于这种多出来的地方可以制作拐角消除

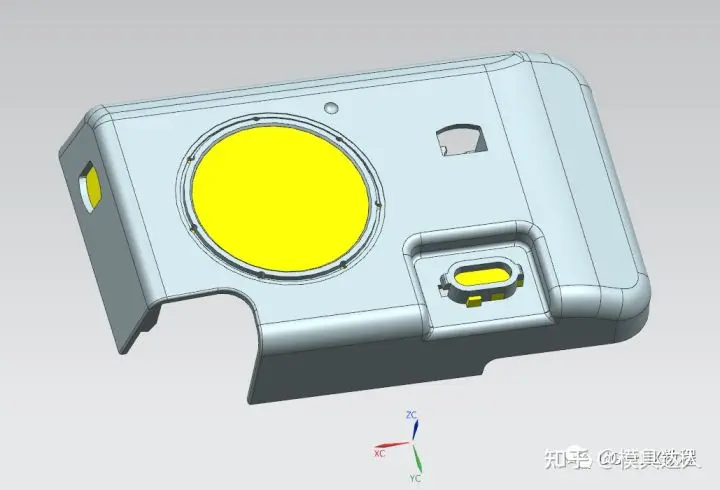

7.后模同样操作一遍就完成了补孔

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
