注塑模设计创新：斜推块巧脱外环形扣

阅读数 907

在微信回复20150423即可下载。

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…
对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

开模原理：

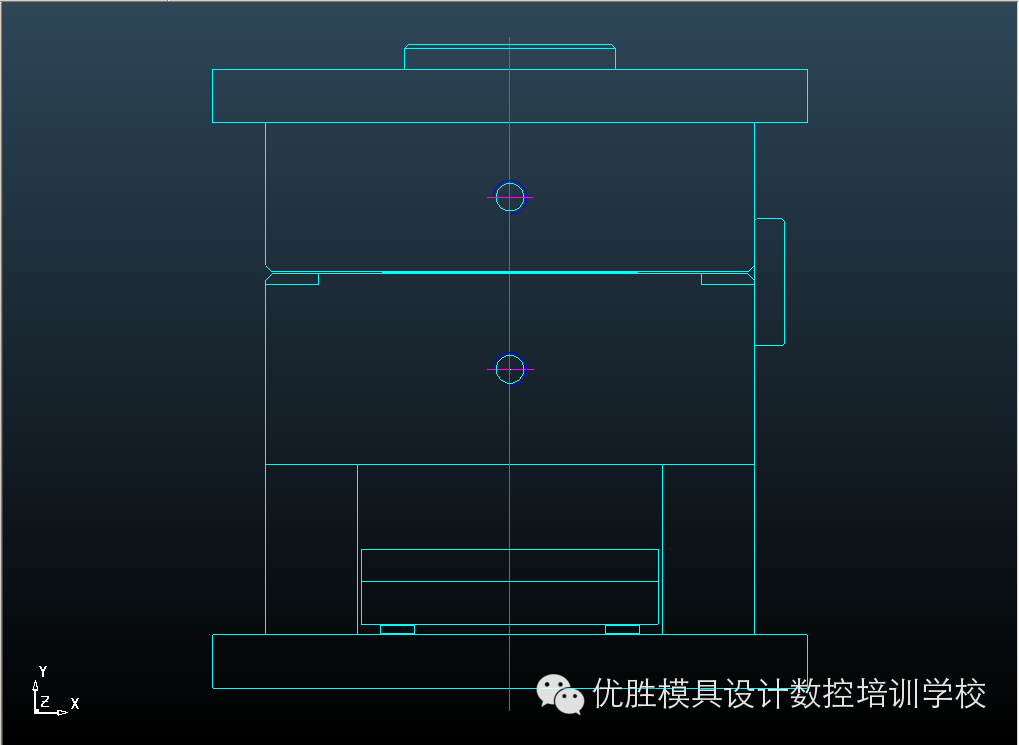

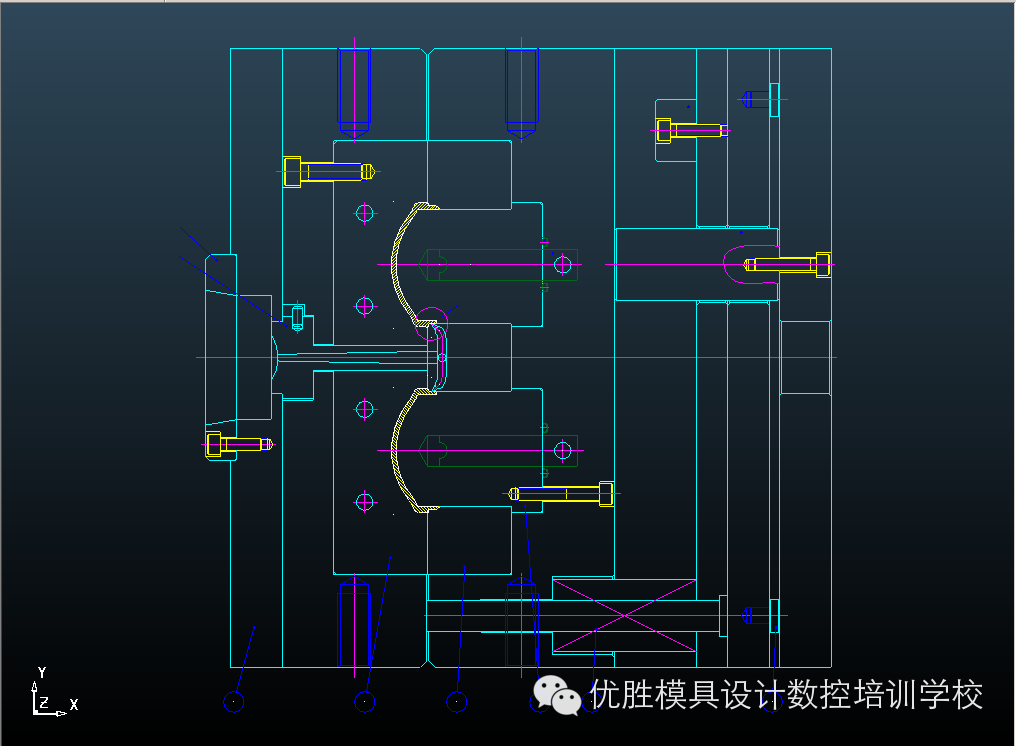

1. A,B板开模之后，直顶顶起斜块，斜块顶出产品的同时，有一个侧向的移动，与产品的扣位脱离，斜推块作用与斜顶一样，既是顶出机构，又是成型块。

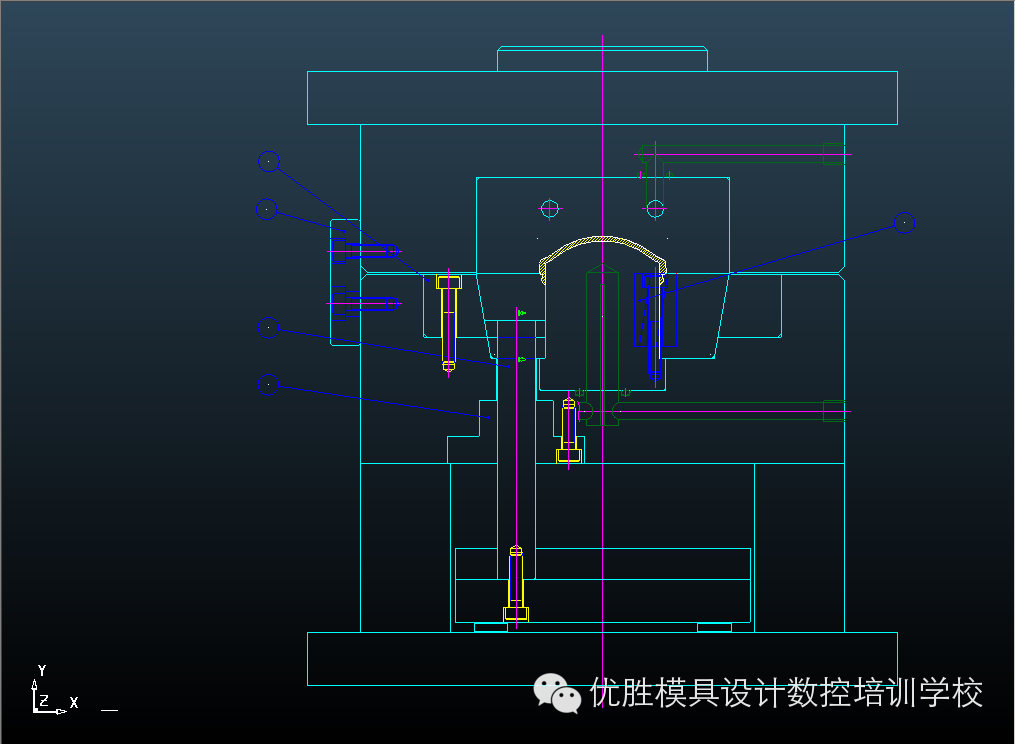

2. 斜块工作原理：用T型槽把直顶块与斜块联接，斜块的两侧面各做一条斜轨道，向上顶出时，受到轨道的作用，顶出运动分解成一个向上和运动和侧向运动，最后脱开环形扣位。
设计注意事项

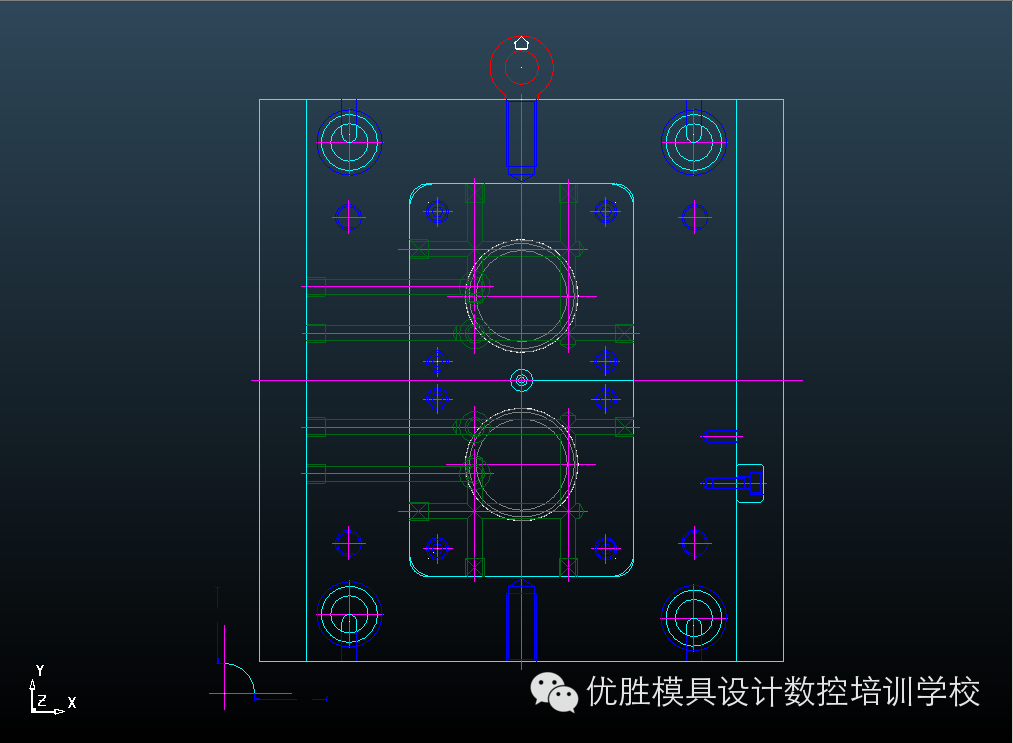

第一：斜轨道可用油钢磨好，淬火，开油槽，做法如装配图，此做法比T型槽更加好加工，安装也方便，值得借鉴。
第二：斜推块侧面斜度要做好，如图用斜镶块与之配合，也是很好的。
第三：直顶块下加导向块，可以增加模具的稳定性，了方便FIT模。
