昨天发表了一篇模拟量输入模块应用实例及编程方法，有很多朋友想详细了解一下模拟量输入模块硬件的连接及编程方法，特发以下文章，希望对大家有所帮助！

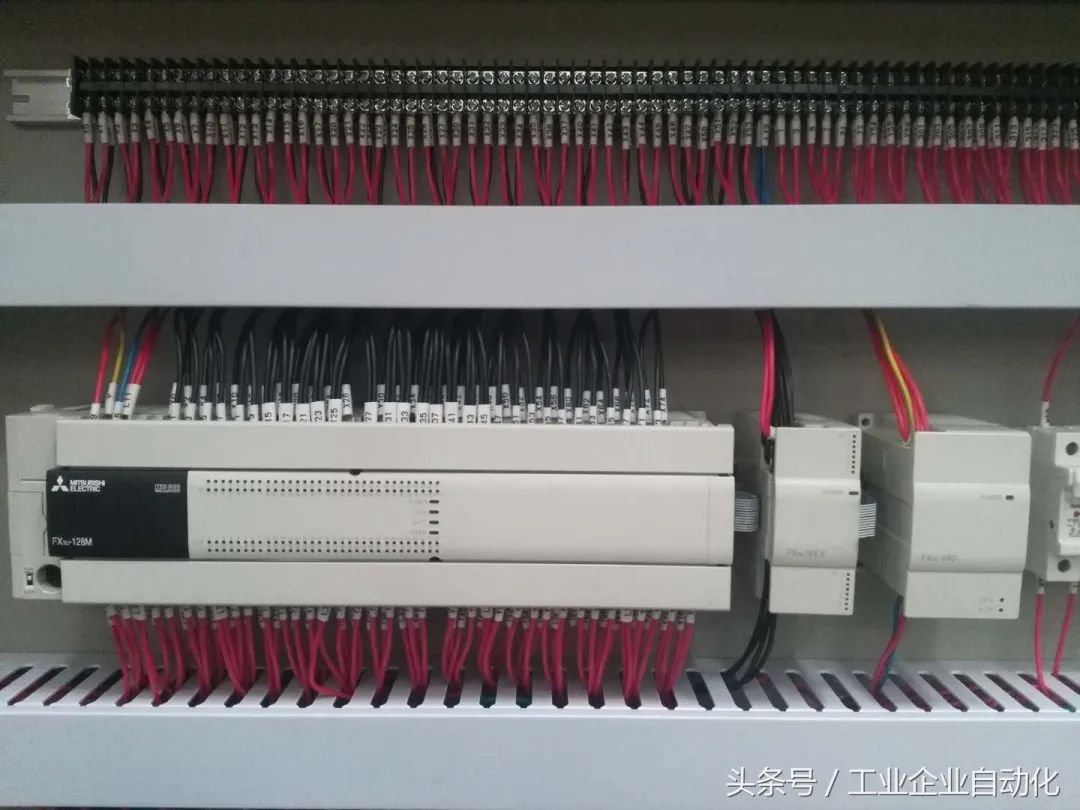

1.FX3U-4AD和FX3U系列PLC的连接实图如下：
FX3U可编程后面第一个扩展输入模块，第二个模拟量输入模块（模块地址：单元号0）

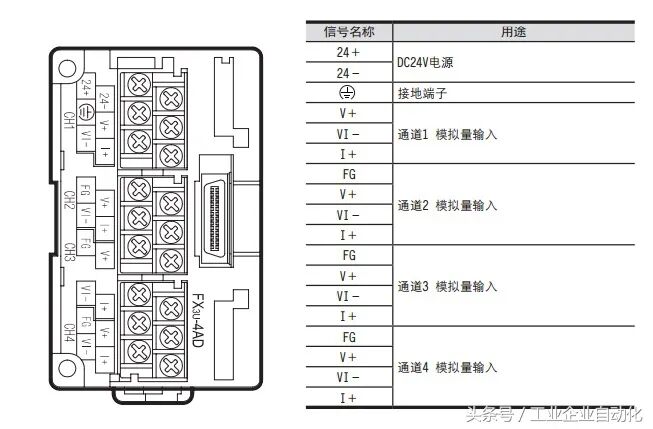

2.FX3U-4AD模拟量输入模块端子排图如下：
FX3U-4AD接线端子排

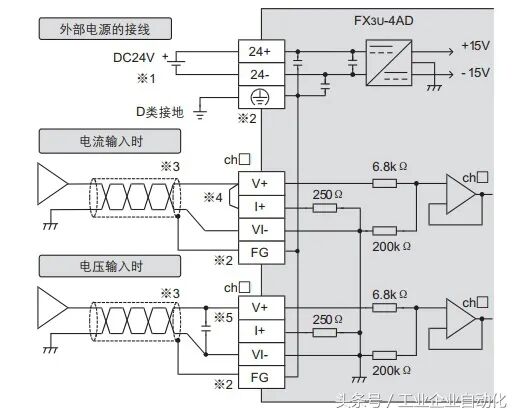

3.FX3U-4AD模拟量输入模块接线图如下：
*1. 连接的基本单元为FX3G/FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。
*2. 在内部连接「FG」端子和「 」端子。没有通道1用的FG端子。使用通道1时，请直接连接到「 」端子上。
*3. 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。
*4. 电流输入时，请务必将「V+」端子和「I+」端子短接。
*5. 输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47F 25V的电容。
4.功能概要
FX3U-4AD连接在 FX3G/FX3GC/FX3U/FX3UC可编程控制器上，是获取 4通道的电压 /电流数据的模拟量特殊功能模 块。

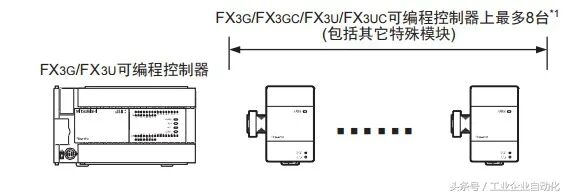

1). FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台。(包括其它特殊功能模块的连接台数。)
2) .可以对各通道指定电压输入、电流输入。
3). A/D转换值保存在4AD的缓冲存储区(BFM)中。
4) .通过数字滤波器的设定，可以读取稳定的A/D转换值。
5). 各通道中，最多可以存储1700次A/D转换值的历史记录。
5. 模拟量数据读出
关于使用4AD读出模拟量数据时，所需的最低限度的程序，就此进行说明。请用下列内容确认是否正确读出了模拟量数据。

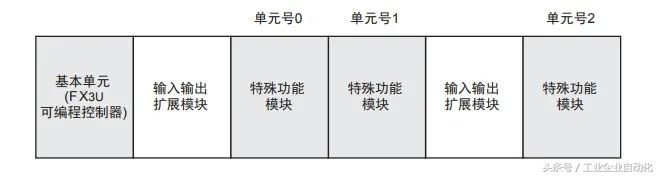

1).确认单元号。
从左侧的特殊功能单元/模块开始，依次分配单元号0～7。连接在FX3U-32MT可编程控制器上时，分配1～7的单元编号。请确认分配了哪个编号。

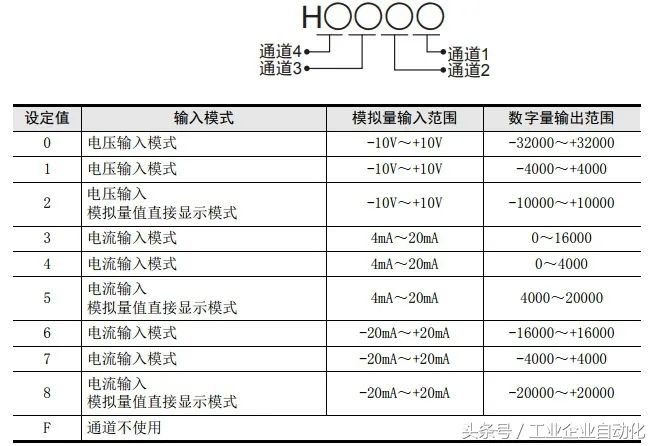

2).决定输入模式(BFM #0)的内容
请根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式(BFM #0)。用16进制数设定输入模式。请在使用通道的相应位中，选择下表的输入模式，进行设定。

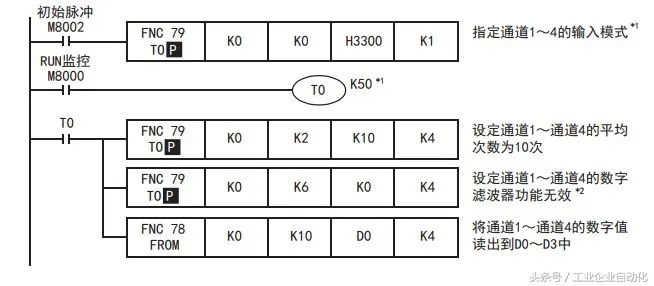

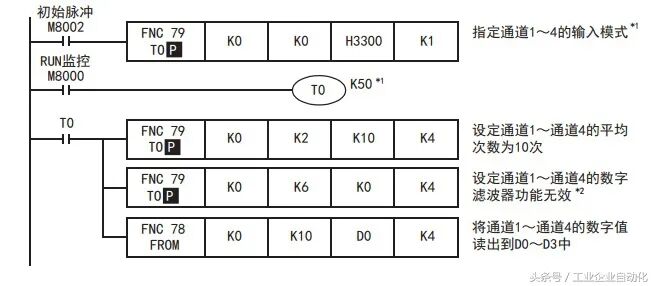

3).编写顺控程序。
编写读出模拟量数据的程序。
用于FX3G、FX3GC、FX3U、FX3UC可编程控制器
*1. 请设计输入模式设定后，经过5秒以上的时间再执行各设定的写入。但是，一旦指定了输入模式，是被停电保持的。此后如果使用相同的输入模式，则可以省略输入模式 的指定以及T0 K50的等待时间。
*2. 数字滤波器的设定使用初始值时，不需要通过顺控程序设定。
4).传送顺控程序， 确认数据寄存器的内容。
1). 请传送顺控程序，运行可编程控制器。
2) .将4AD中输入的模拟量数据保存到可编程控制器的数据寄存器(D0～D3)中。
3). 请确认数据是否保存在D0～D3中。
