注塑模设计案例：烫斗身特殊脱模

阅读数 1243

在微信回复20150421即可下载。

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

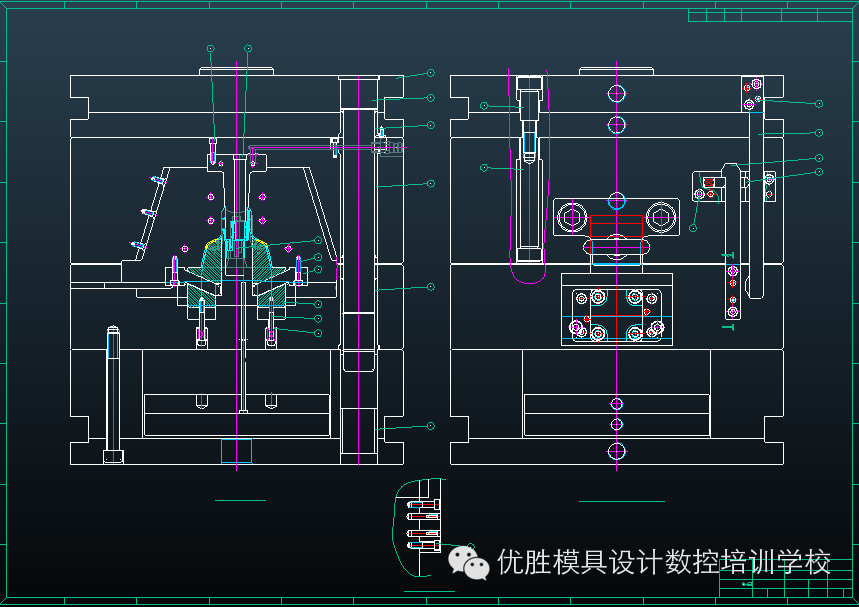

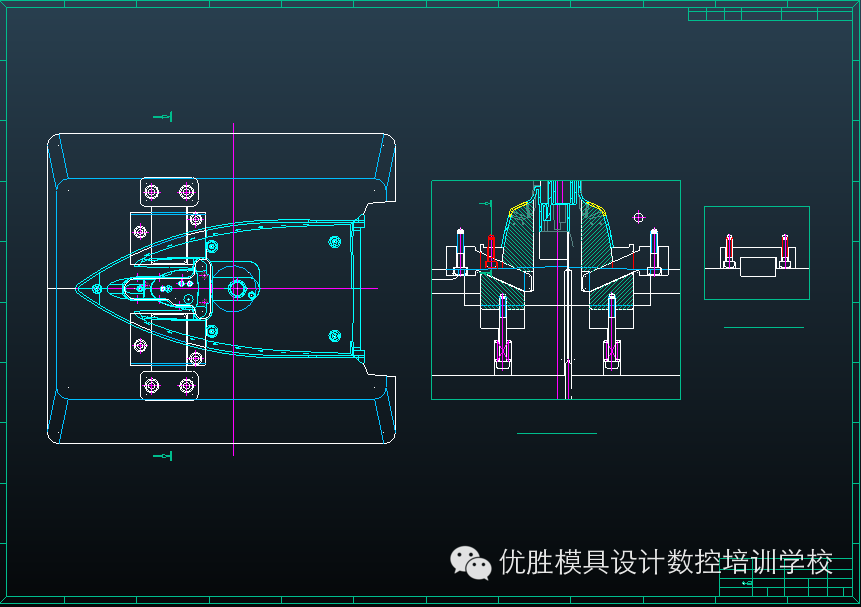

开模原理：油缸抽芯和两次顶出
1.产品两侧有两大块透明件，是外镶进去的，不能顶出本可以用两次顶的方法，第一次可把透明部分的镶件抽出，然后用顶针顶出其他的部分胶位。
2.这里在行位是加装两块拔块，开行位时把透明部分的镶件抽出来，真是别具匠心。
3.这套模的行位冷却水用横向水筒，也是很好的方法。
4.斜行位也可以借鉴。
