注塑模设计挑战：内环扣特殊脱模

┄┄┄┄┄┄┄┄┄✄┄┄┄┄┄┄┄┄

在微信回复20150420即可下载。

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

第5套.内环扣的特殊脱模

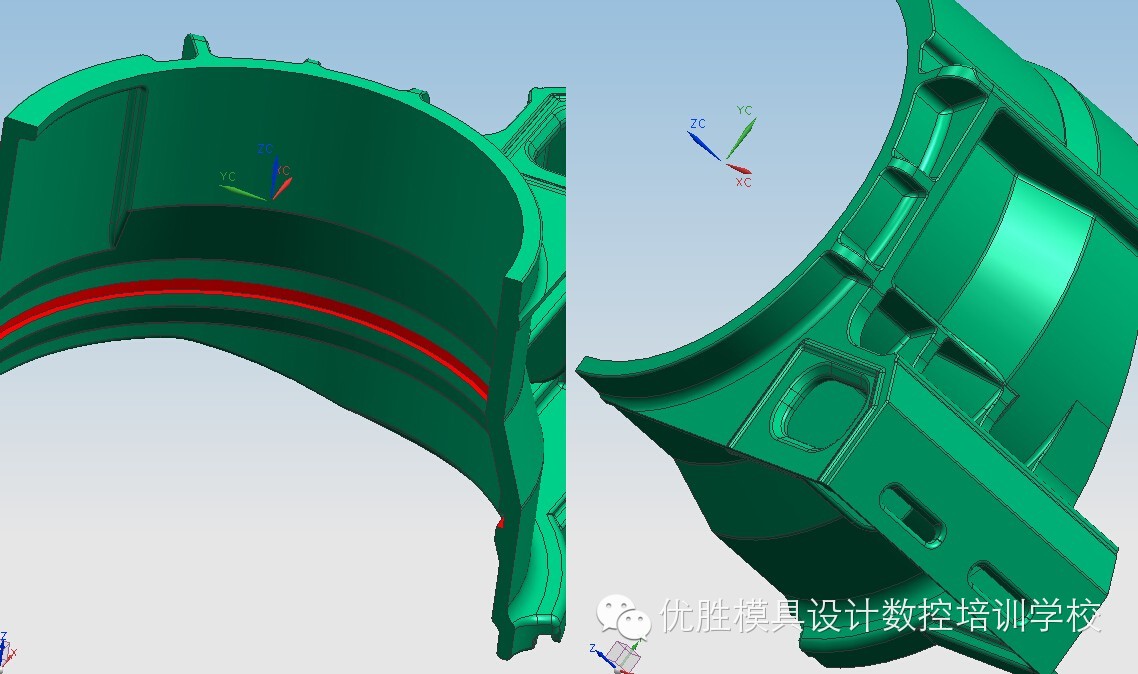

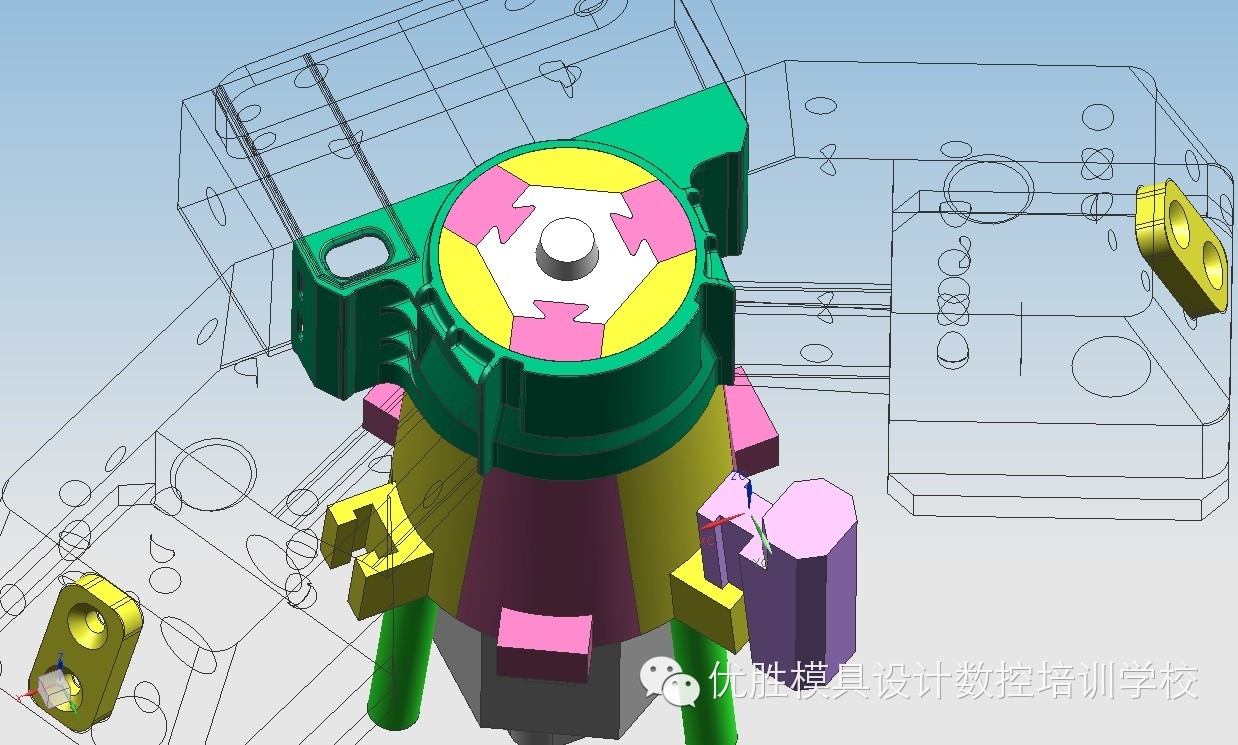

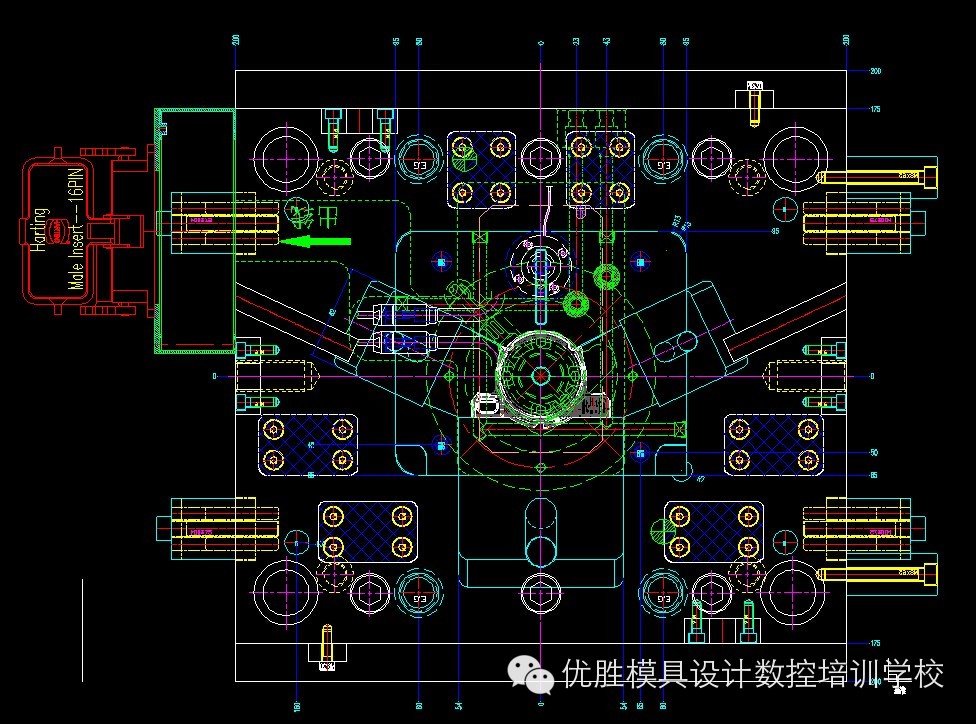

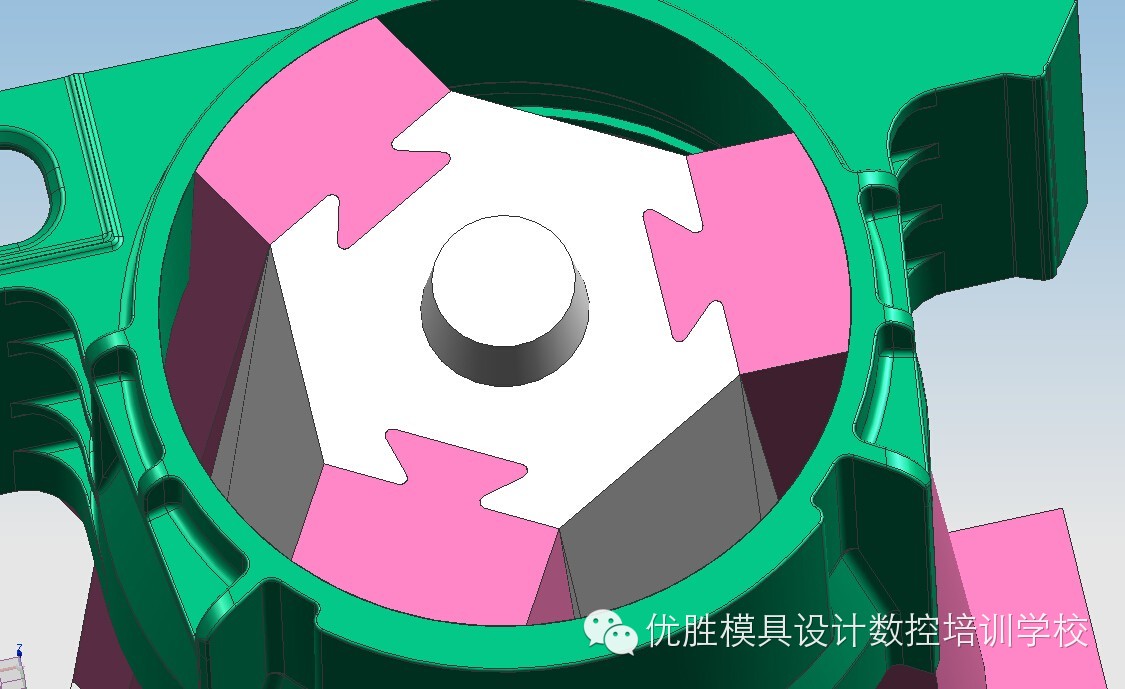

开模原理：内环扣与弯管抽芯是塑模中两种特殊的脱模机构，内环扣的脱模有两各种方法，一是差斜度内行位法；二是内抽与外轨道斜顶结合脱模法，差斜度法是把方形内环扣分为8块，4边和4角各分为8块分别做5度和10度各4 个内行位，同时抽开，但是这各种做法不安全；内抽与外轨道斜顶结合脱模法是做3个内行位+3个外轨道斜顶，行位做成平行的，斜顶与行位配成一个整圆下面结合图纸我们来探讨一下其脱模过程

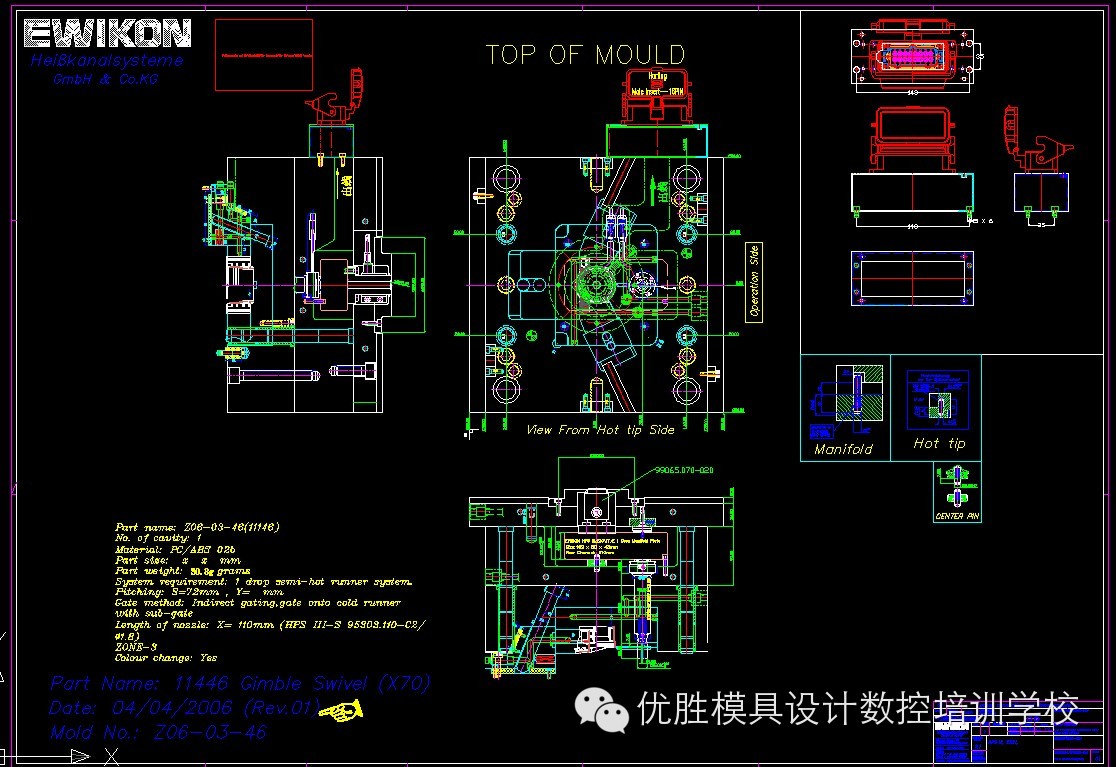

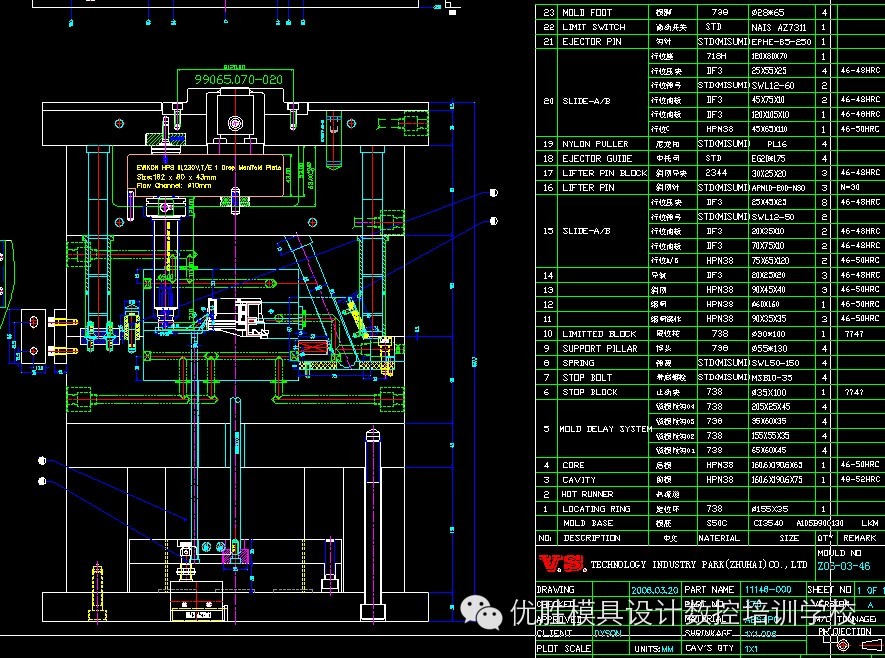

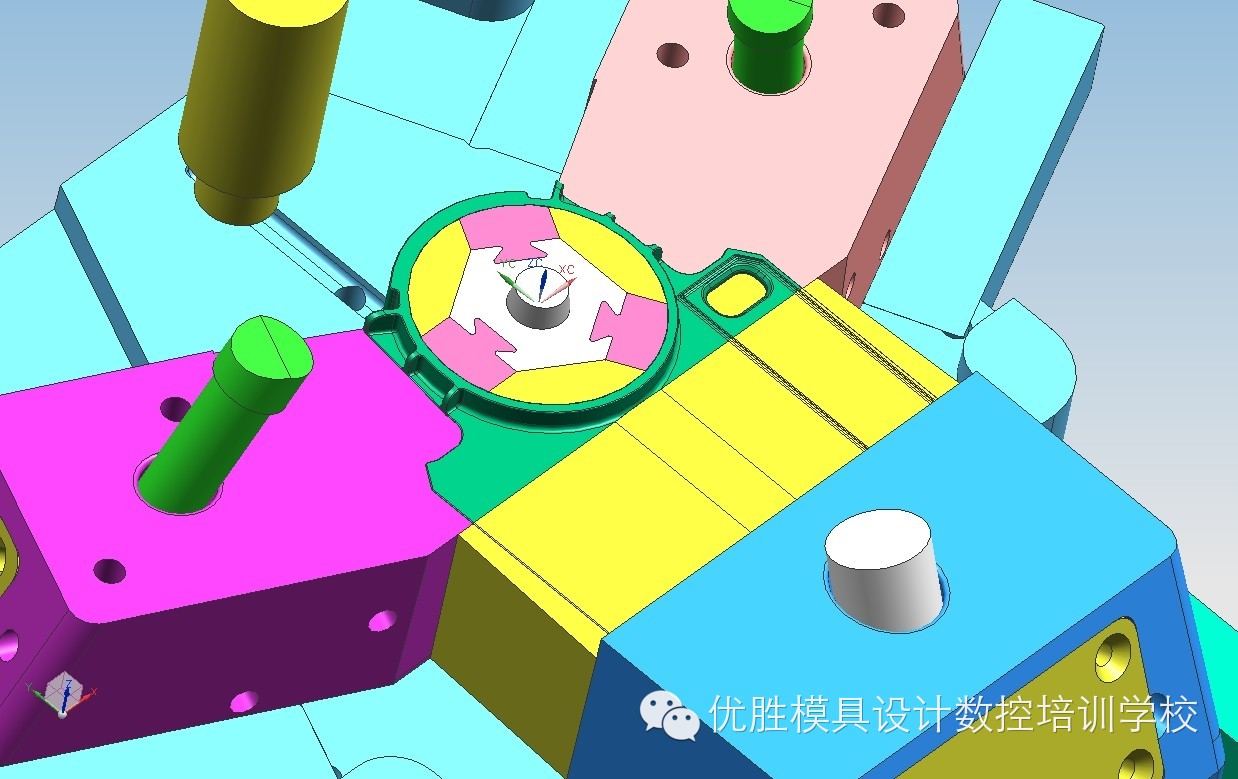

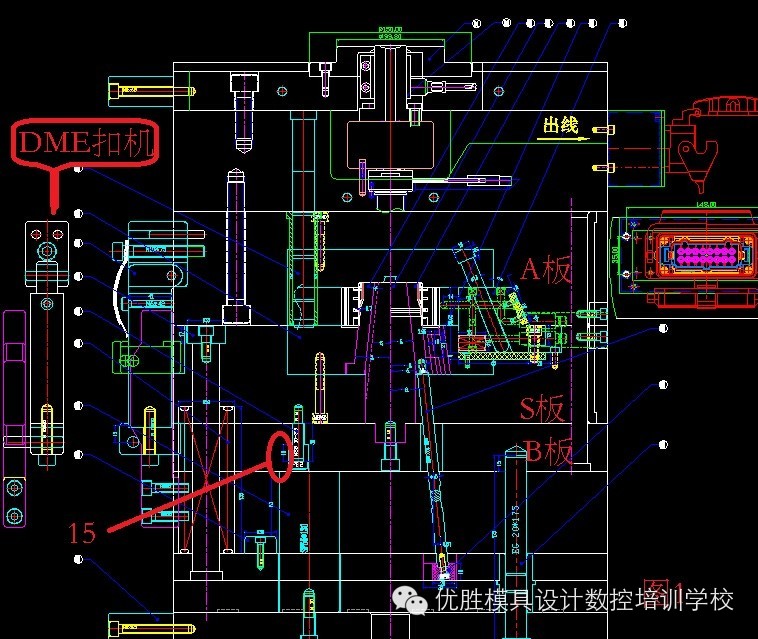

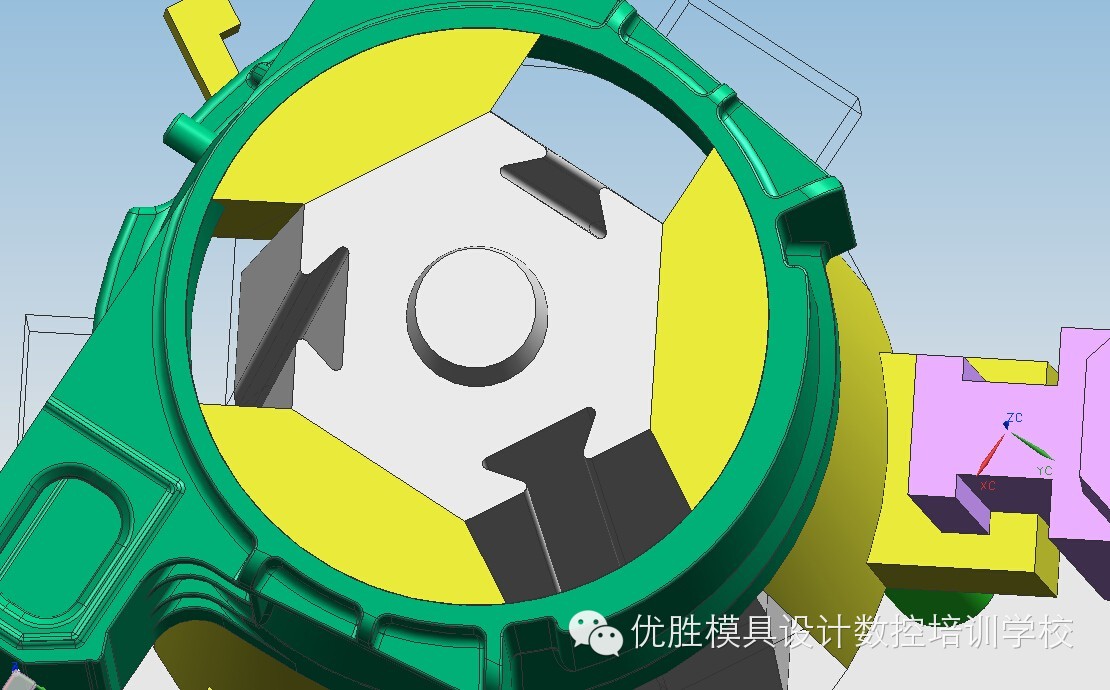

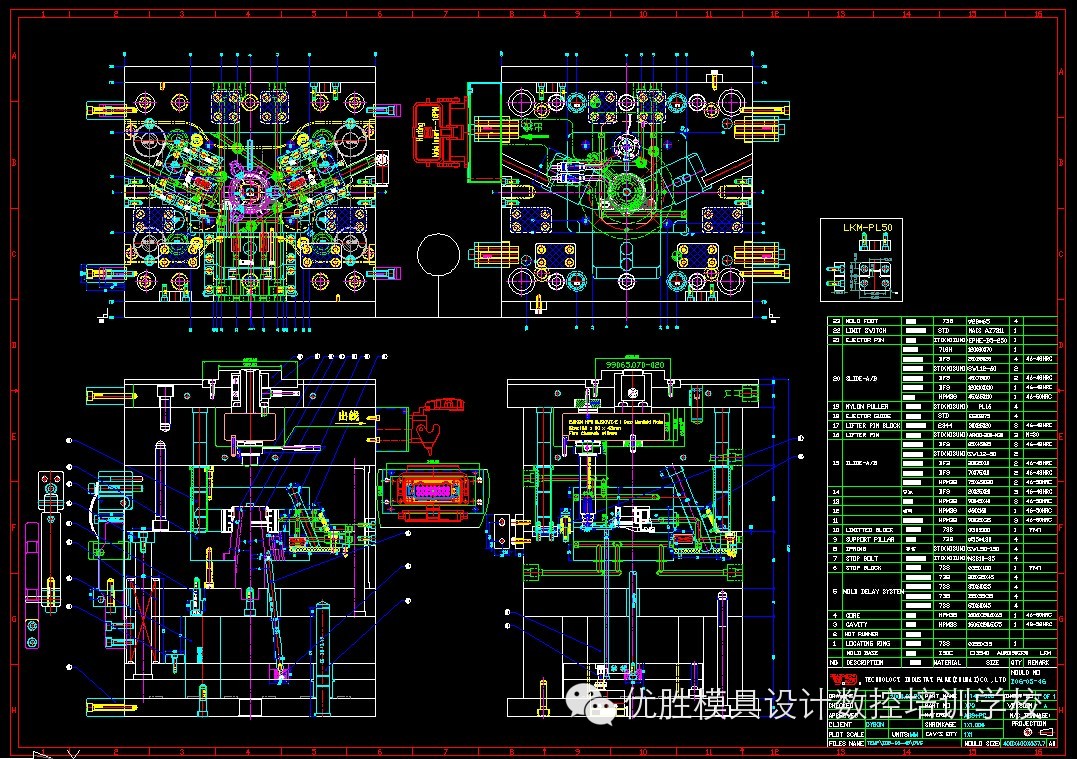

第1次：DME扣机，扣机扣住S板和A板，，开模时，先开S板和B板，拉开15，此时内行位抽出15，内环部分扣扣

第2次：继续开模，前后模开到最大状态

第3次：顶棍顶出，把3个斜顶顶出，同样产品脱扣被顶出

设计注意事项

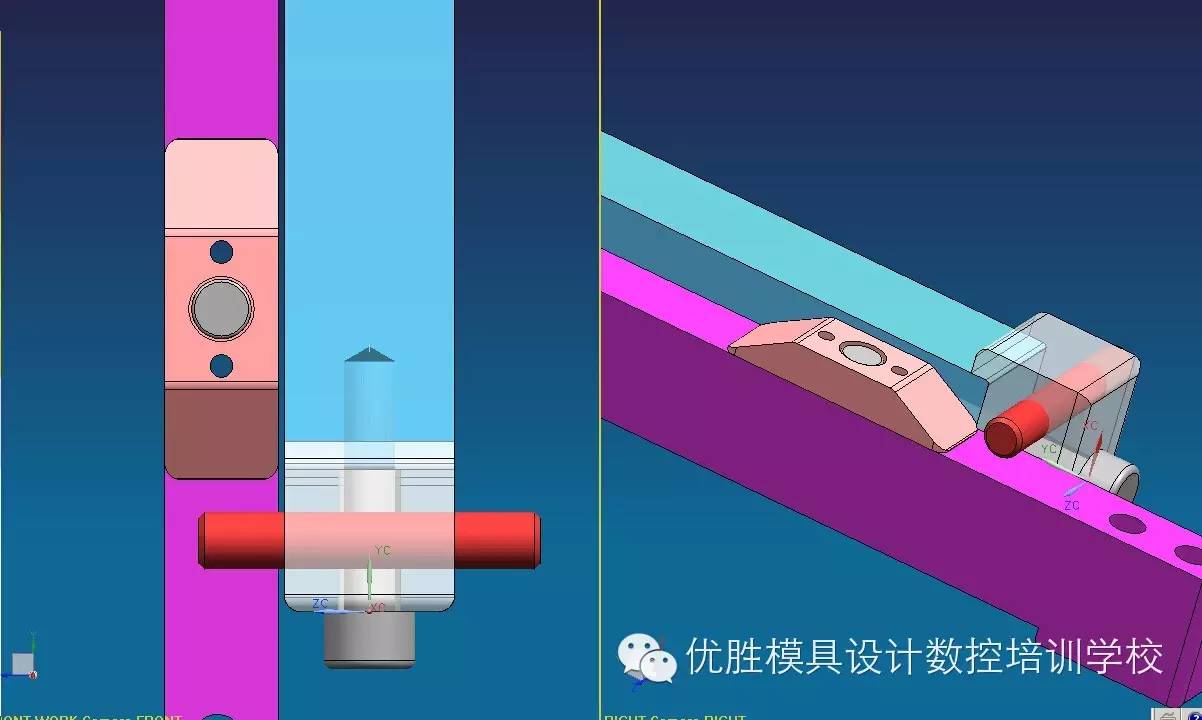

第一：DME扣机的使用原理

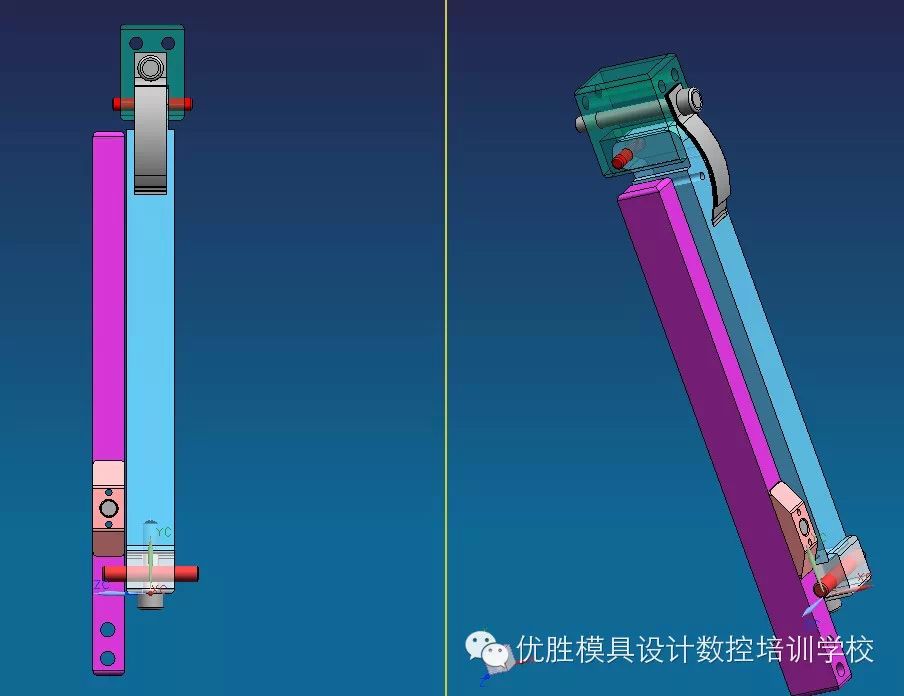

第二：外置轨道斜顶的做法
