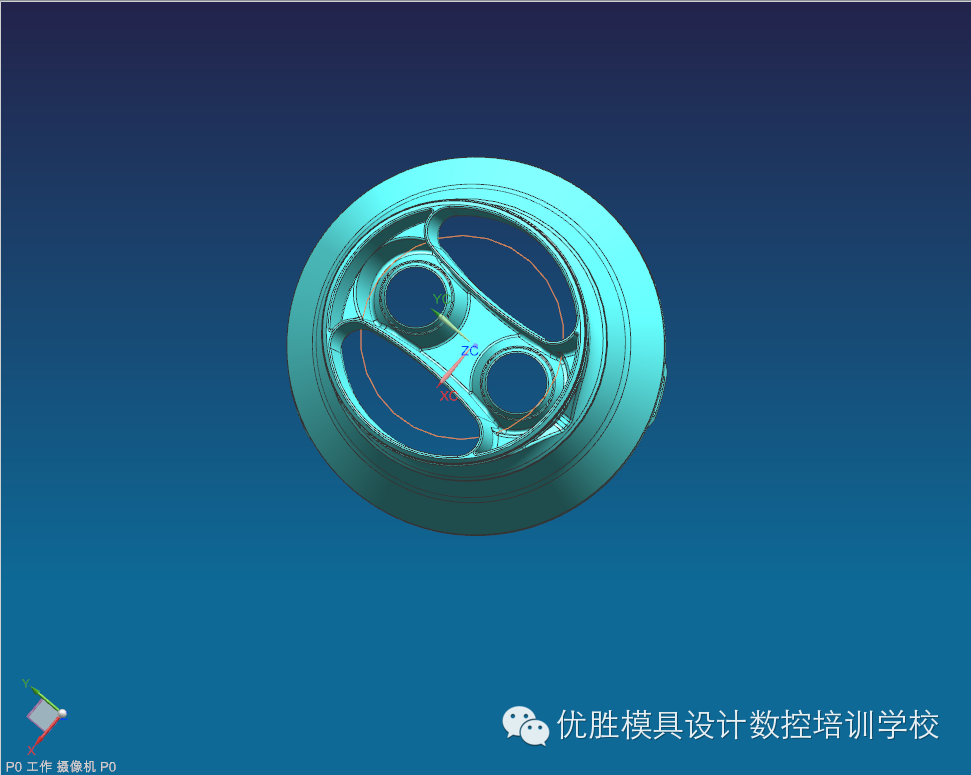

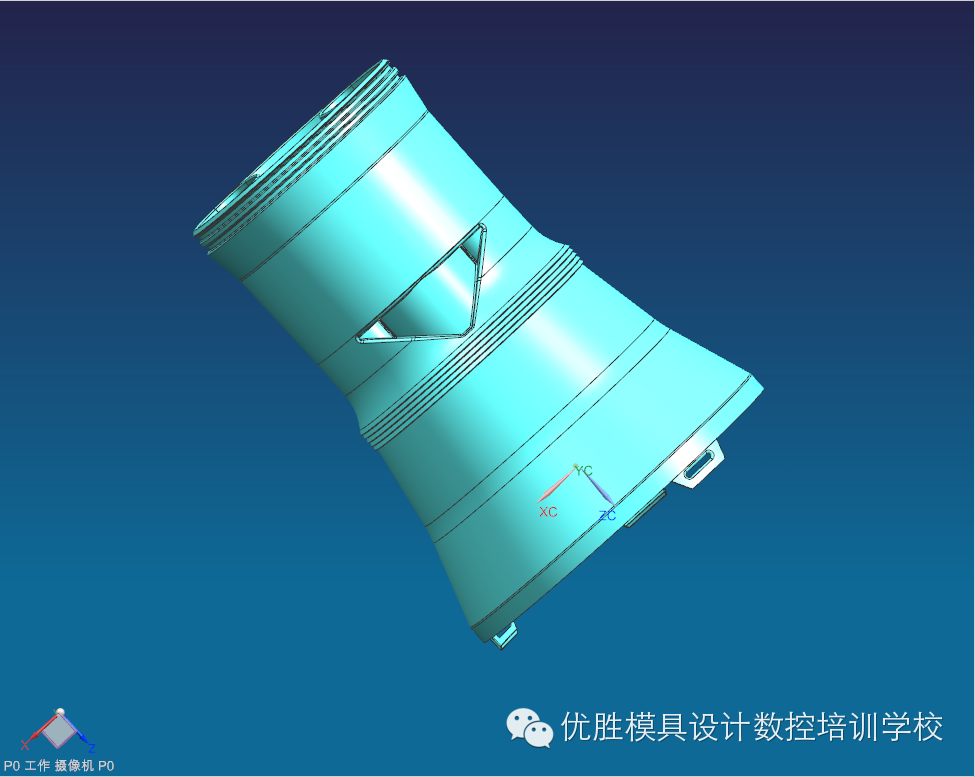

注塑模具设计复杂案例：吸尘器大身4面行位+扣面抽呵

阅读数 1132

没关注？请猛戳↑中国模具资料网一键关注

每天推送技术文章、原创教程、招聘、问答…

┄┄┄┄┄┄┄┄┄✄┄┄┄┄┄┄┄┄

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…
对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

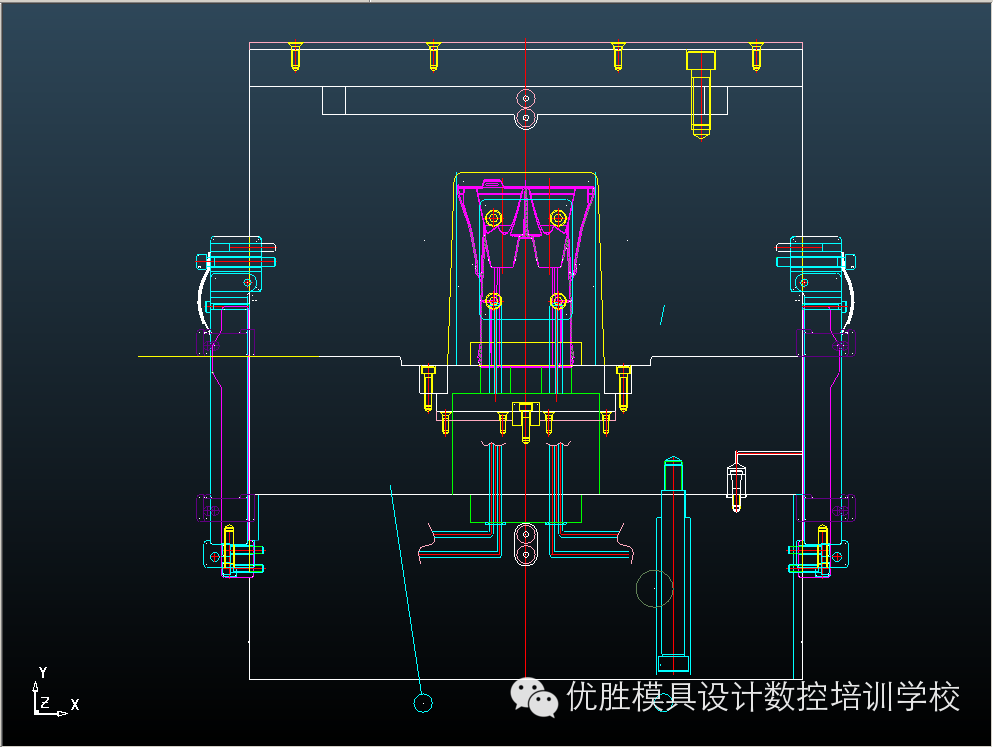

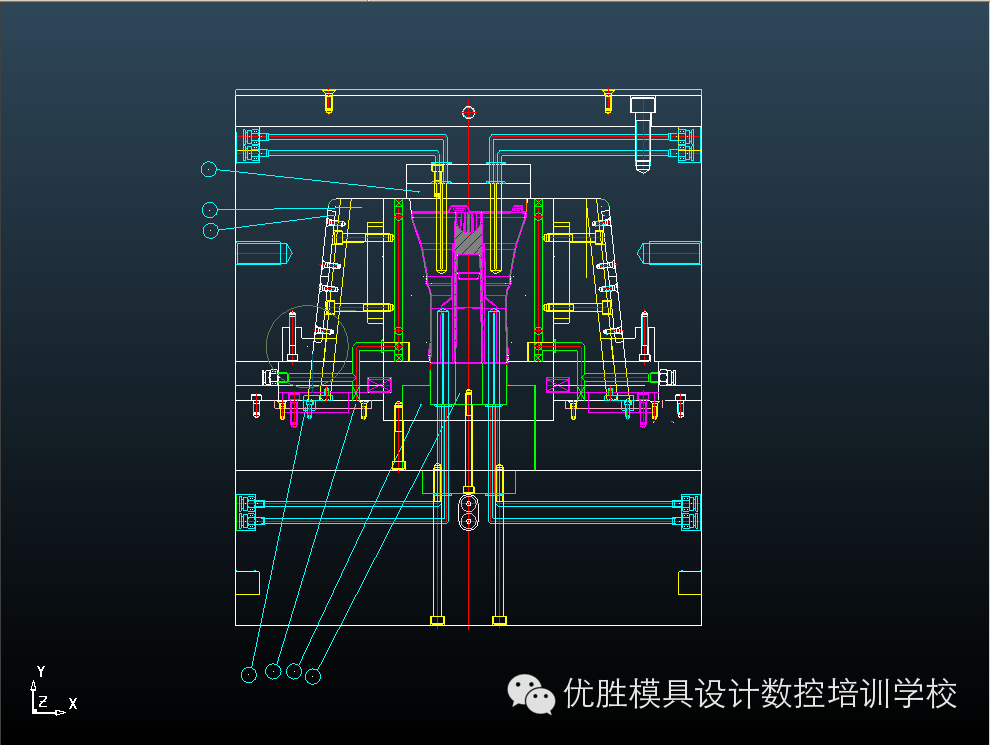

开模原理：分成三次开模
第1次：注塑机拉开，尼龙开闭器拉紧B,C板，A,B板被打开，开模到50，A,B板被DME扣机扣紧，此时产品与前模脱离，行位基本脱扣，
第2次：由于A,B板被扣机锁死，开模力全部作用于尼龙开闭器，开闭器被拉开，B,C板被拉开，拉到130,限位螺丝拉紧，同时呵被抽出130，此时产品已与呵脱离
第3次：扣机拉到最大行程180，打开，前后模开到最大
设计注意事项

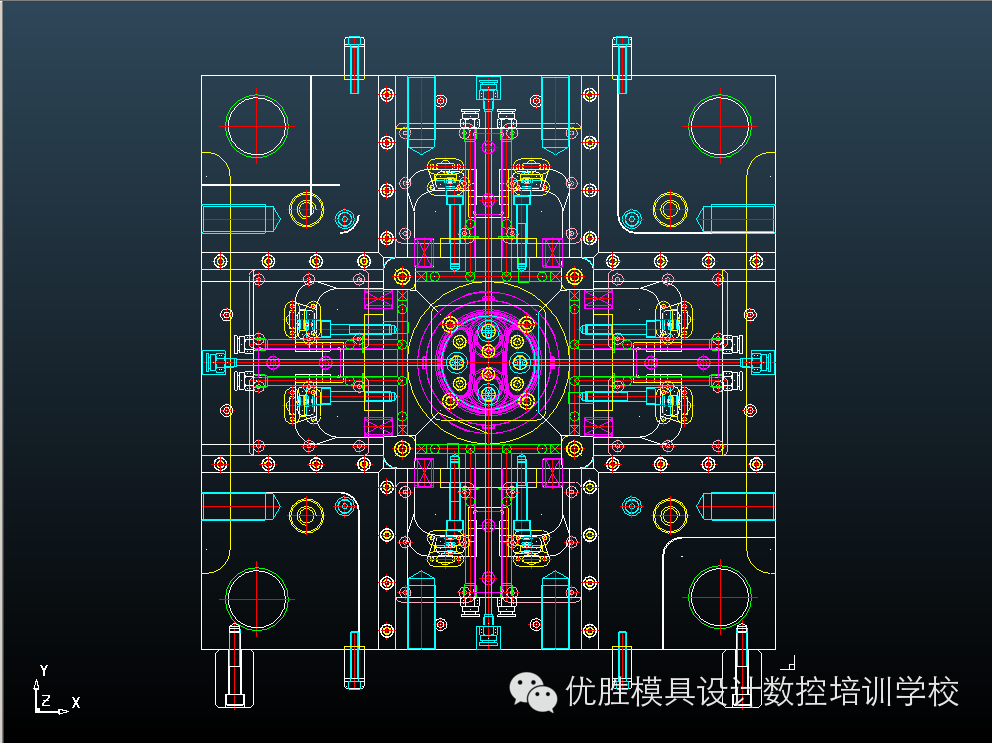

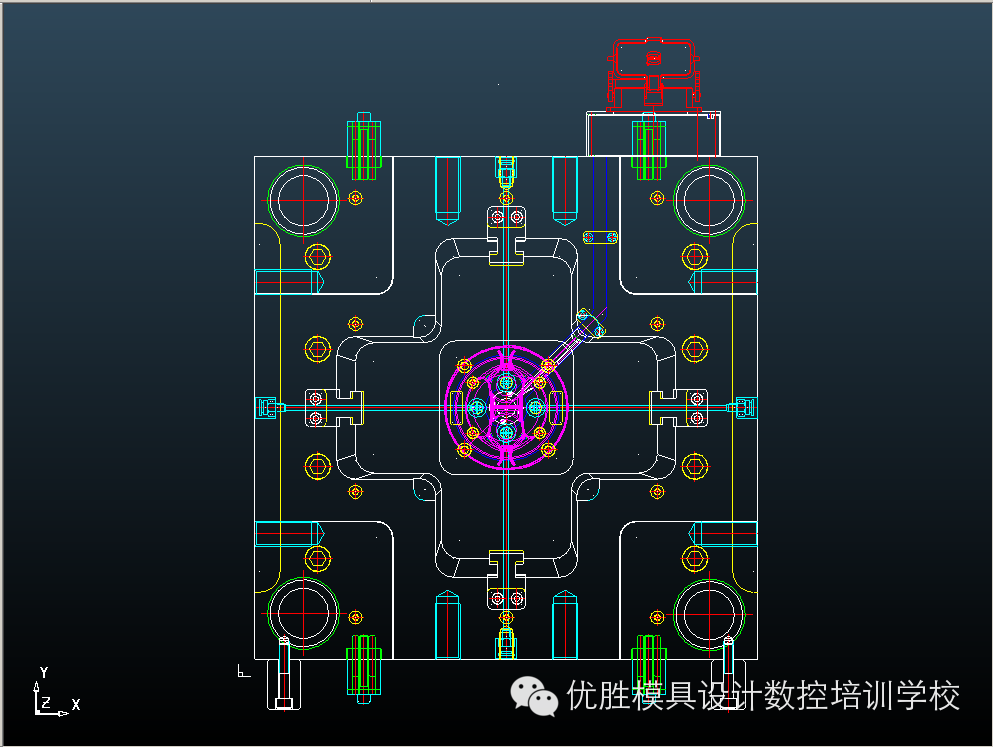

第一：4面对包行位的设计方法

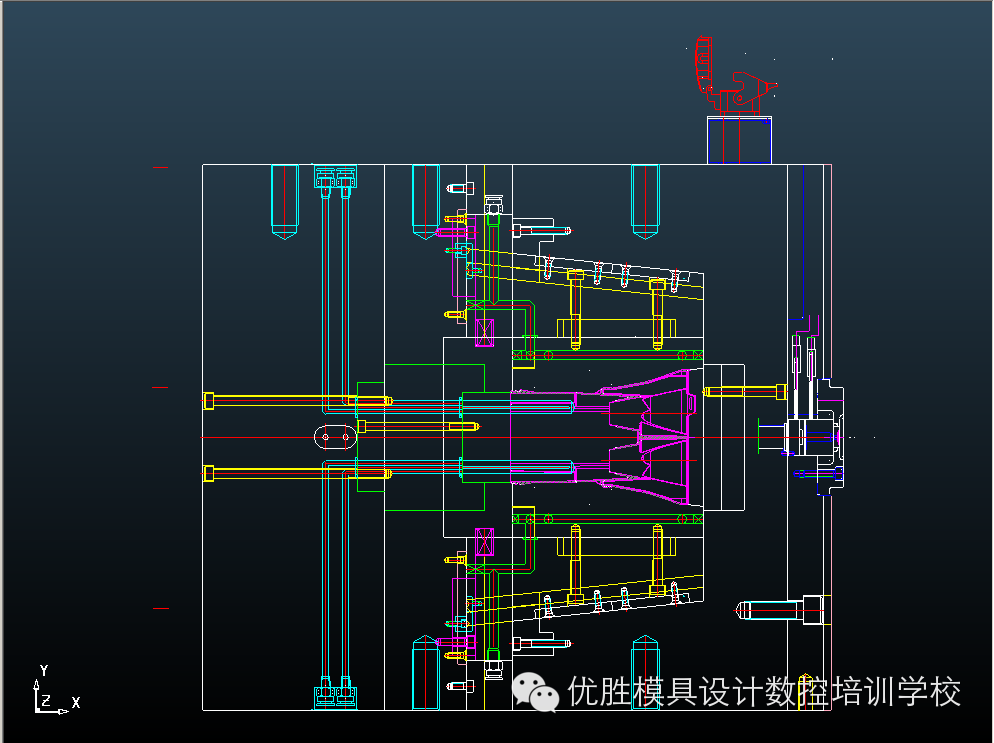

第二：大型抽呵模的设计方法
