Cadence Allegro 如何批量替换过孔？

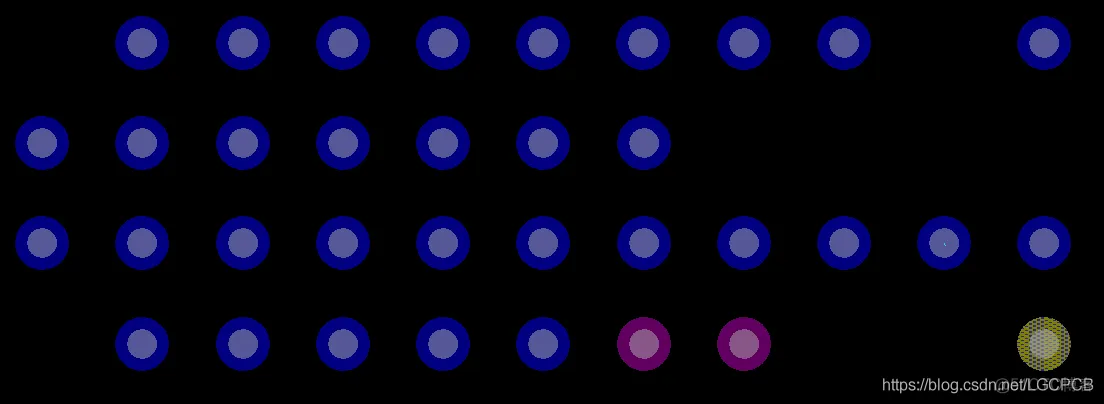

未替换过孔前的效果，如下图所示：

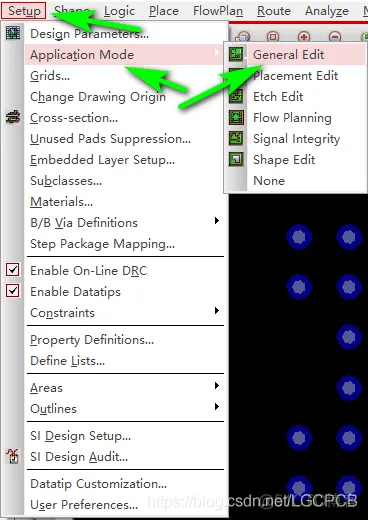

1、选择Setup菜单栏S下Application Mode选项下General Edi模式。

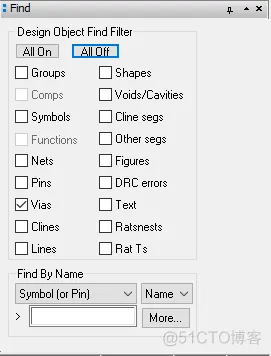

2、在Find侧边栏中只勾选过孔（Vias）,如下图：

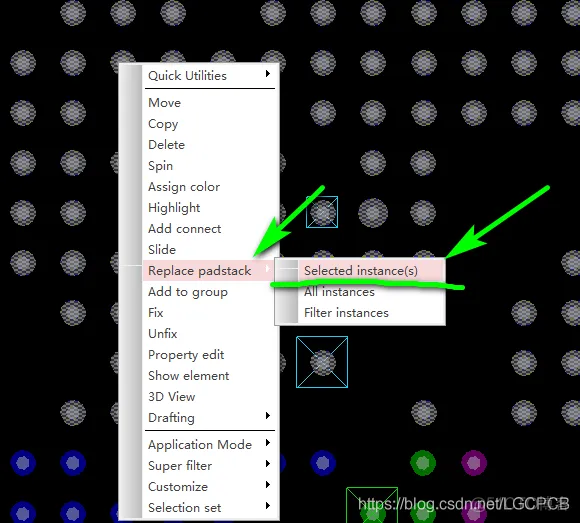

3、在PCB中框选中需要替换的孔，将光标放在孔过上右键Replace padstack——Selected instance(s),如下图：

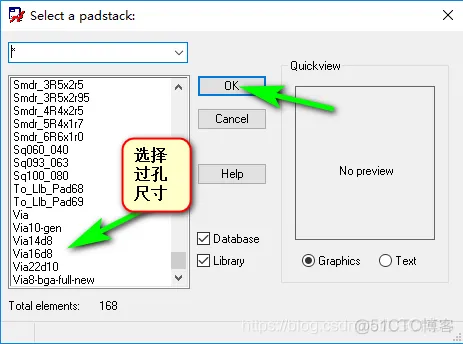

4、此时软件会弹出Select a padstack对话框，然后在我们的库路径下找到要替换原过孔尺寸大小的过孔，点击确定后，原来的过孔就会被新的过孔代替，如下图：

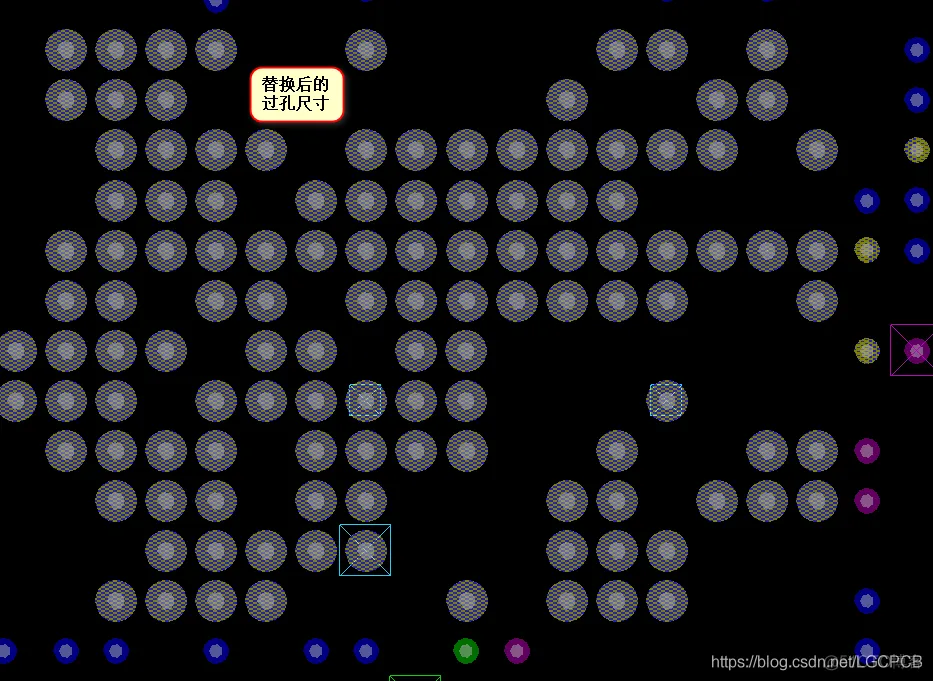

替换后的过孔效果如下：
