Cadence Allegro器件快速对齐技巧

Cadence Allegro如何快速对齐器件
PCB设计过程中有一个环节是器件布局，器件的布局不但考虑电路的连通性，同时也考虑美观性，艺术性，所以器件布局尽可能整齐美观。
Allegro设计PCB过程中元件的对齐这要是通过栅格对齐的方式进行器件对齐，另一是用Align components对齐命令实现对齐的。
今天教大家如何使用“Align components”对齐命令快速对齐器件，操作方法如下：

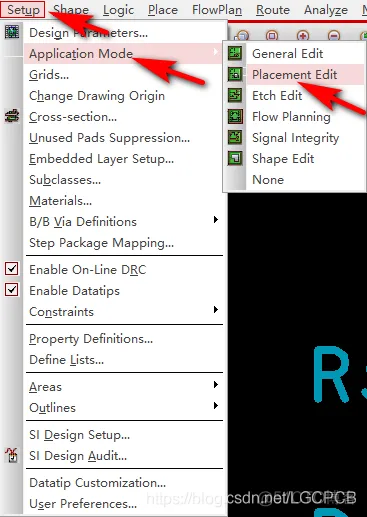

1、选择Setup菜单栏S下Application Mode选项下Placement Edi模式。

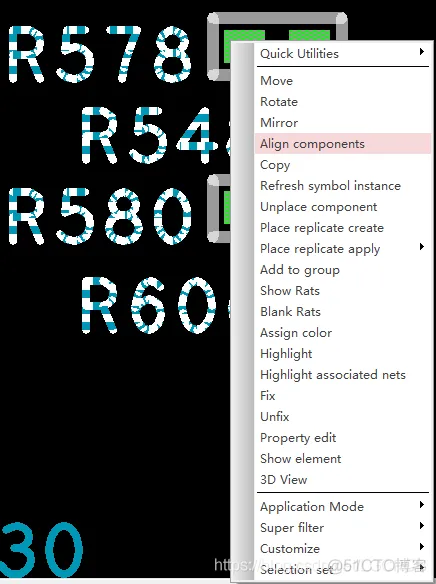

2、框选器件，然后将光标放置于器件上右键，选择Align components。

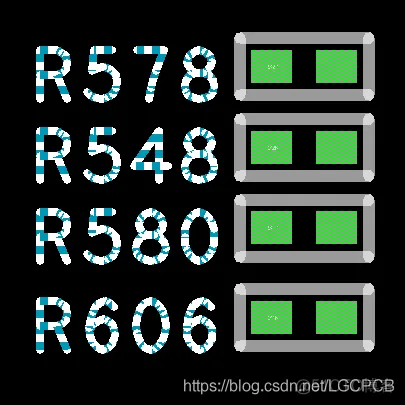

3、单击Align components后，器件如下图。

R606、R580、R580会以R578为基准对齐（因为之前是将光标放置在R578上右键选择Align Components）；这里是根据下方Options栏中默认的设置来对齐的；
Options侧边栏默认设置界面如下图：

Alignment Direction：
Horizontal：水平方向对齐；
Vertical：垂直方向对齐；
Alignment Edge：
Top：与基准器件上方对齐；
Center：与基准器件中心对齐；
Bottom：与基准器件下方对齐；
Spacing：
Off：关闭此间距设置；
Use DFA constraints：使用DFA间距规则；
Equal spacing：等间距对齐；可调整下方的“+ 、-”数值，来设置器件之间的间距；

4、器件对齐完成后，右键Done完成操作。
5、器件对齐后，建议选择菜单栏Setup-Application Mode-General Edit，回到一般模式。
