从odb或stl文件提取变形后三维几何模型插件

ABAQUS采用拉格朗日网格计算分析的时候，总是会遇到网格畸变过大导致不收敛的问题，那么这个时候我们网格是通过采用网格的重新划分就可以解决，对于二维模型的网格重新划分，我们在前面的帖子已经介绍过了，但是对于三维模型而言，ABAQUS中没有直接从结果odb提取几何模型的命令，所以，我们就采用插件更加方便简洁地提取变形后的几何模型，具体操作如下：

1 假如我们获得了一个odb文件，变形前后的模型如下：

2 file-导入-part，选择odb文件，选择部件及要导入的分析步时刻

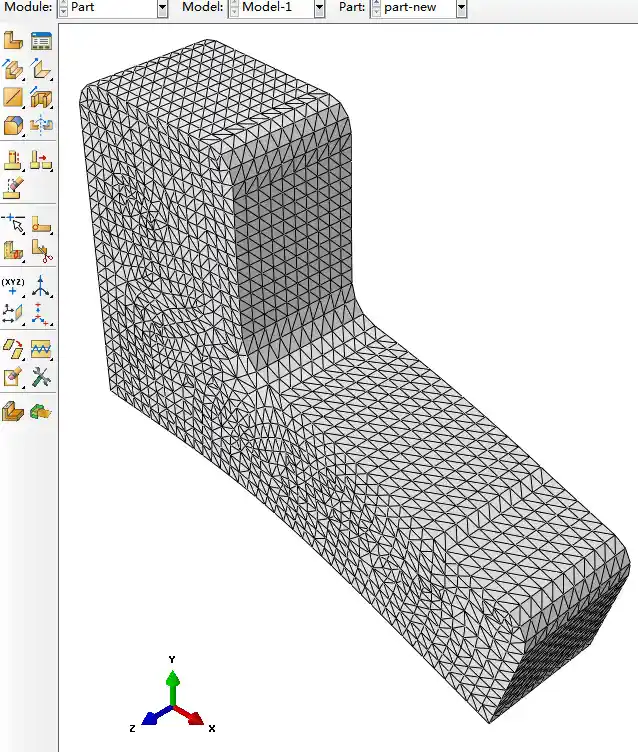

3 打开插件，填写新生成几何的部件名称，点击创建，生成新的几何部件

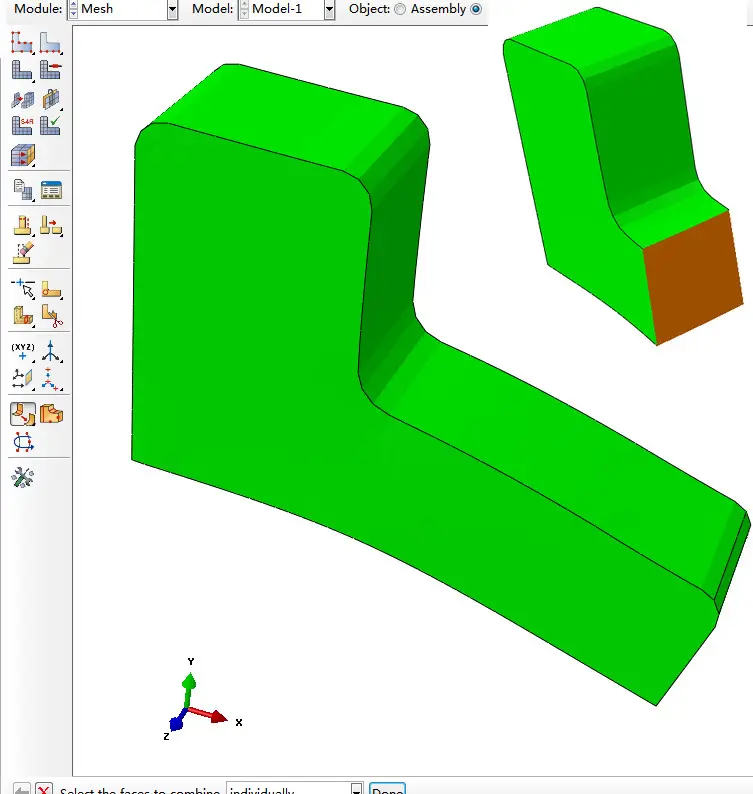

4 通过虚拟拓步去除网格

网格模块，工具-虚拟拓步-自动创建，选择部件，

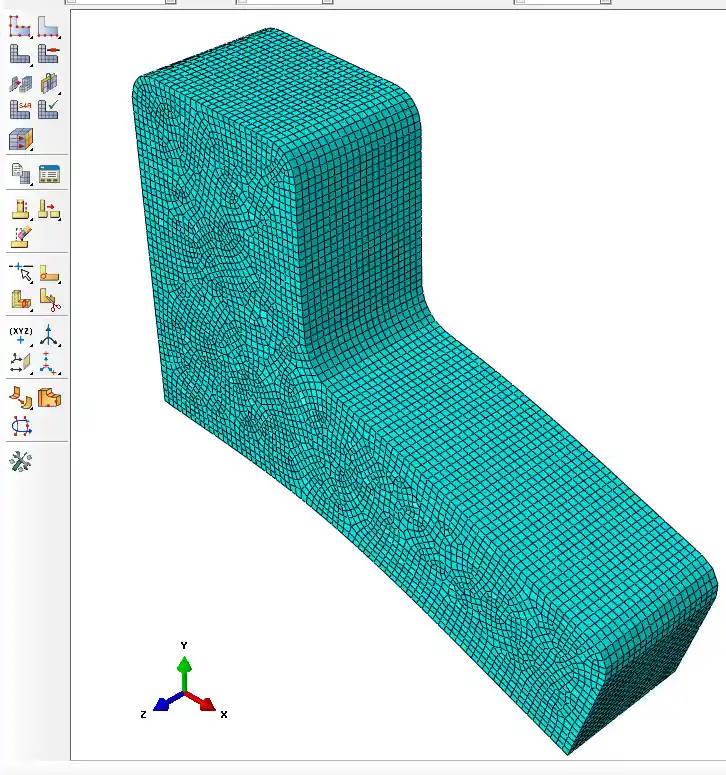

5 重新进行网格划分

新划分的网格十分规整，

后续就可以在这个划分好的网格基础上再进行分析计算了

对于stl文件的导入，操作一样，效果也非常好，在此不再赘述，

方便快捷。
