基于Abaqus的三维几何体建模插件(线条/圆柱/椭球/球体) - Abaqus Geometry

Abaqus Geometry插件

1. Wire Geom模块

Wire Geom模块：在长方体内部创建线几何，可控制线条的长度范围和两线条之间的最小距离。

Wire Geom模块用户输入界面如下：

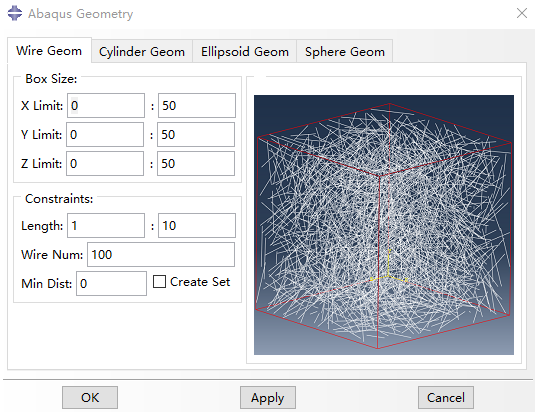

图1.1 Wire Geom模块用户界面

2. Cylinder Geom模块

Cylinder Geom模块包括：在长方体内部创建圆柱，可控制圆柱的长度范围、半径及圆柱之间的最小距离。

Cylinder Geom模块生成长方体边界模型的用户输入界面如下：

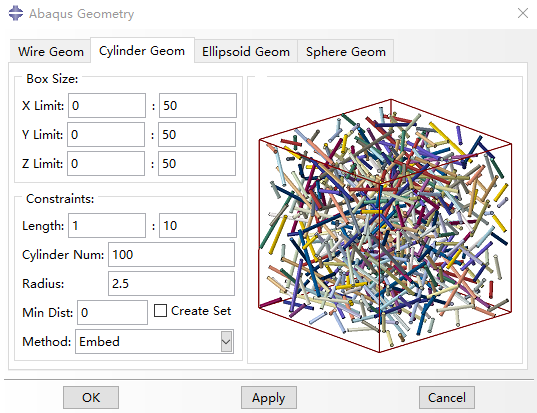

图2.1 Cylinder Geom模块用户输入界面

3. Ellipsoid Geom模块

Ellipsoid Geom模块：在长方体内部创建椭球，可控制椭球的长短轴和椭球之间的最小距离。

Ellipsoid Geom模块生成长方体边界模型的用户输入界面如下：

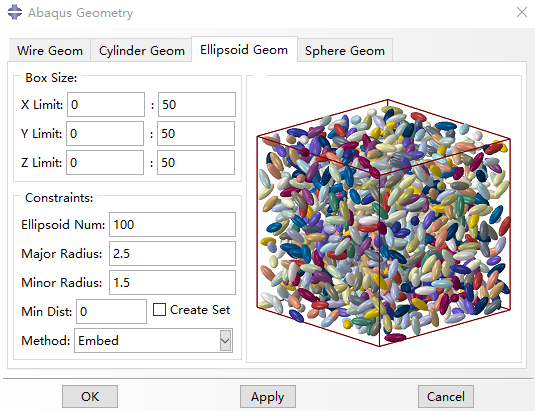

图3.1 Ellipsoid Geom模块用户输入界面

4. Sphere Geom模块

Sphere Geom模块：在长方体内部创建椭球，可控球的半径和球之间的最小距离。

Sphere Geom模块生成长方体边界模型的用户输入界面如下：

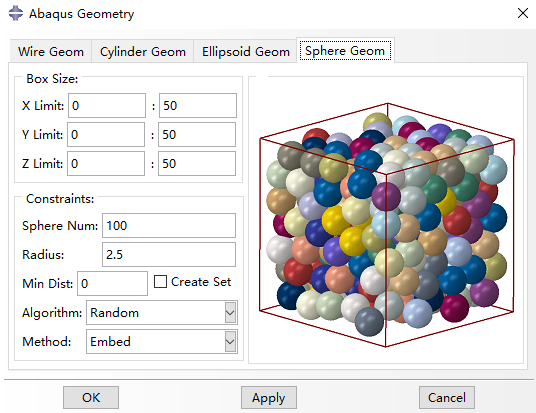

图4.1 Sphere Geom模块用户输入界面

5. 模型示例

插件可生成模型类型如下：

图5.1 模型示例

如有需要欢迎通过微信公众号或者VX联系我们.
