abaqus后处理插件分享：二次开发提取任意点坐标应力应变

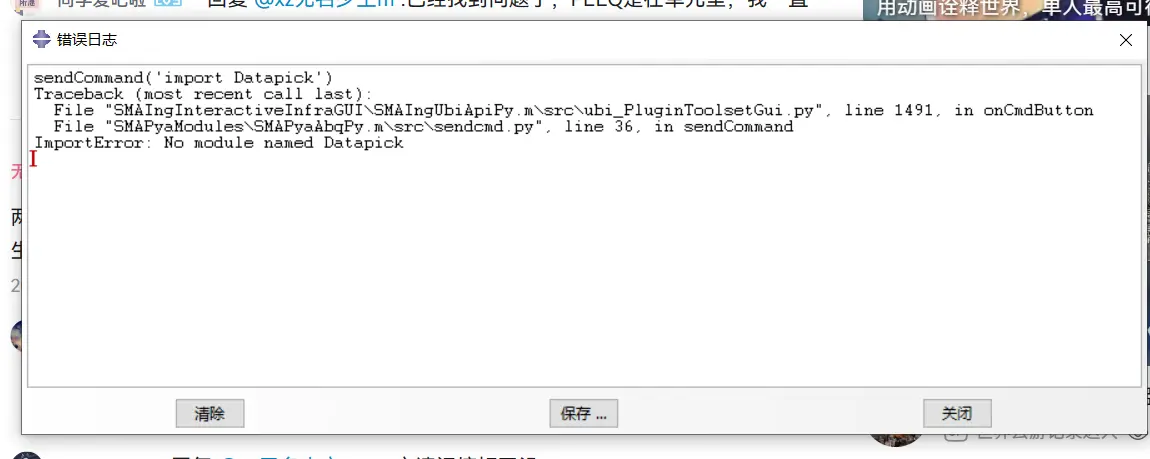

“KeyError: 0”弹出来，是在odb里用nodeSet或者elementSet取点的时候名字对不上，abaqus的Python接口不会自动补全名字，set名字大小写敏感，必须先print(odb.rootAssembly.instances.keys())和print(odb.rootAssembly.nodeSets.keys())看清楚实际有什么，再往脚本里填。

取任意点坐标两种方式，一种是用getByBoundingBox(xMin,yMin,zMin,xMax,yMax,zMax,tolerance)，给一个很小的包围盒把那个点框出来，返回的是nodeList和elementList，另一种是用getClosest(coordinates=(x,y,z), searchTolerance=0.5)，返回最近的节点和单元，坐标用全局坐标系，如果模型有instance，先找到instance再调这个方法，不然是从rootAssembly里找，根装配下面没有节点，返回空。

应力应变数据在field output里，取法跟坐标不一样，不能直接按节点取，因为应力是积分点上的量，要先找到单元，再找积分点，再找截面点。elementLabel从elementList里拿，integrationPoint一般从1开始数，sectionPoint对壳单元和实体单元不一样，实体只有一个截面点，壳有几个，每个截面的应力都不一样，不指定的话默认是第一个，脚本里写成element.getIntegrationPointData('S', integrationPoint, sectionPoint)，返回的是该积分点的应力张量，六个分量S11 S22 S33 S12 S13 S23。

取应变把'S'换成'E'或者'LE'，E是小应变，LE是对数应变，大变形用LE，小变形用E，别混，弹塑性分析里塑性应变是PE，跟总应变E不一样，要区分清楚，PE是塑性部分，E是弹性加塑性，PEEQ是等效塑性应变，一个标量，看屈服区用PEEQ更直观。

插值到节点上，abaqus有个自带的工具叫fieldOutput.getSubset()配合node，但更直接的做法是用odbAccess里的FieldOutput，先getSubset(region=nodeSet)把那个节点的数据抽出来，如果节点在单元角点上，直接就有值，如果节点不在角点上，abaqus会自动从积分点外推到节点，这个外推是内置的，不用自己写，结果在odb里显示的就是节点应力。

批量提取多个点，把坐标写进一个csv或者txt，每行一个xyz，python里循环读，每个点调getClosest拿到节点和单元，再提取S和E，存到一个字典里，最后统一写到一个csv，列名用point_id x y z S11 S22 S33 S12 S13 S23 E11 E22...，写的时候用python的csv模块，别忘了import csv和import odbAccess，脚本放在abaqus cae noGUI下跑，或者abaqus python直接跑，后者不用开CAE，快很多。

坐标系问题，odb里的坐标和应力都是全局的，如果模型有旋转或者平移，全局坐标跟你图纸上的局部坐标不一样，要么在建模时就按全局坐标建，要么在脚本里做坐标变换，变换矩阵从assembly的transform里拿，或者自己手算，旋转矩阵别写反，x' = R*x + t，R是3x3，t是3x1。

常见坑，odb还没关闭就打开会报错，用openOdb(path, readOnly=True)，用完close()，路径用绝对路径，反斜杠在python里是转义字符，写成r'D:\abaqus\odb\job.odb'或者用双反斜杠，job名字别带空格，单位跟模型一致，mm-tonne-s下应力是MPa，应变无量纲，坐标是mm，导出的时候在表头写清楚单位，下次把脚本存到D:\abaqus\scripts\extract_stress.py，参数用命令行传，坐标文件路径和输出路径都从sys.argv里读，硬编码改起来麻烦。
