利用ABAQUS模拟转子轴承及转子振动

针对转子结构，其在轴承支承作用下旋转工作。无论是转子静强度仿真，还是转子动力学仿真，其关键都在于轴承的有效模拟。一般的，对转子进行相关仿真时，处理轴承的方法有两种：一是画出轴承的实体模型，将其作为转子相互作用结构参与整个转子模型的仿真；另一种是对轴承的参数如支承刚度和阻尼等进行等效计算，并将这些参数作为转子仿真分析的输入条件。显然，前者是十分繁琐的，且对轴承的模型需经一番研究方可合理建出。而后者则是普遍被采用的方法，在等效参数较合理时可获得较好的结果。

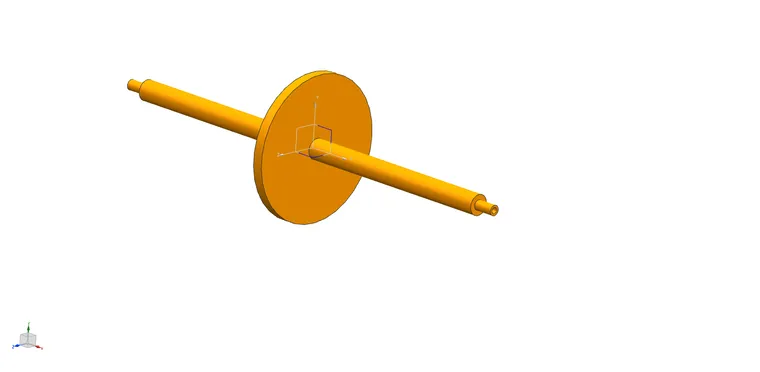

 在ABAQUS中，其实也可以采用第二种方法进行轴承的模拟，通过换算并给定合理轴承刚度和阻尼，便可有效模拟轴承对转子的作用。如下面一个单盘转子：

  其两端轴颈由两个轴承支承，经模拟轴承作用，并进行转子的振动仿真。可得结果如下：（详细计算操作详细过程详见教程：http://www.jishulink.com/college/video/c10220，若有疑问，欢迎咨询）

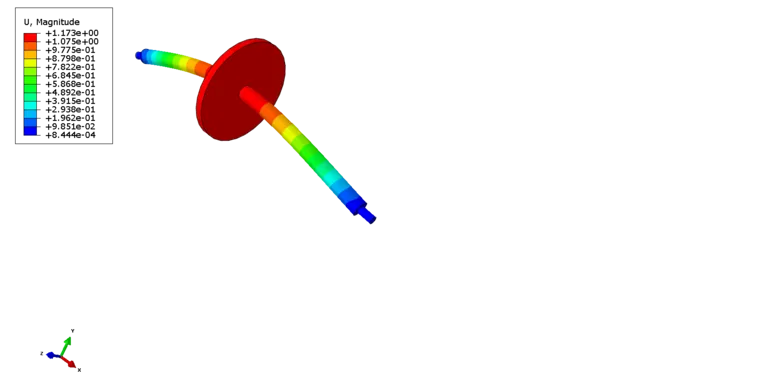

一阶弯曲

二阶轴盘弯曲耦合

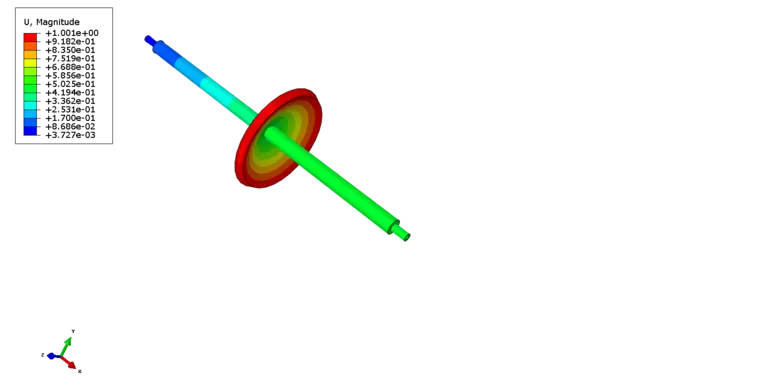

伞形振动
