问题描述：
在abaqus结果文件中提取整个表面的数据（如整个表面结点位移、应力应变、温度等）

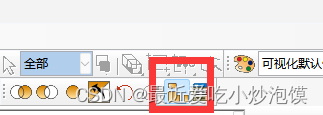

1、首先打开创建显示组，选择结点、从视口中拾取；

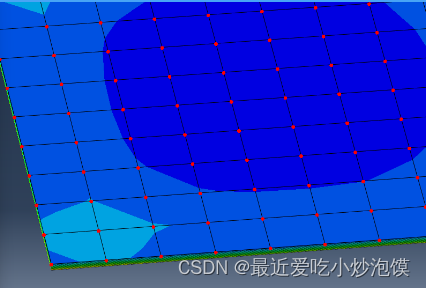

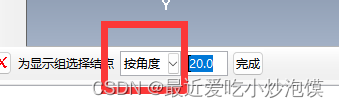

2、选择”按角度“，在模型上选取整个表面，点击完成。如果选取零散结点也可以”逐个“选取；

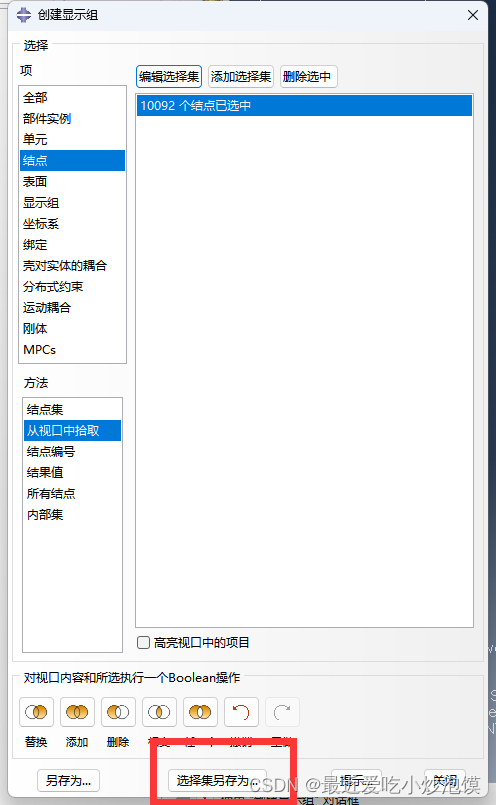

3、将选择集另存为，设置一个名字，保持默认也可以；

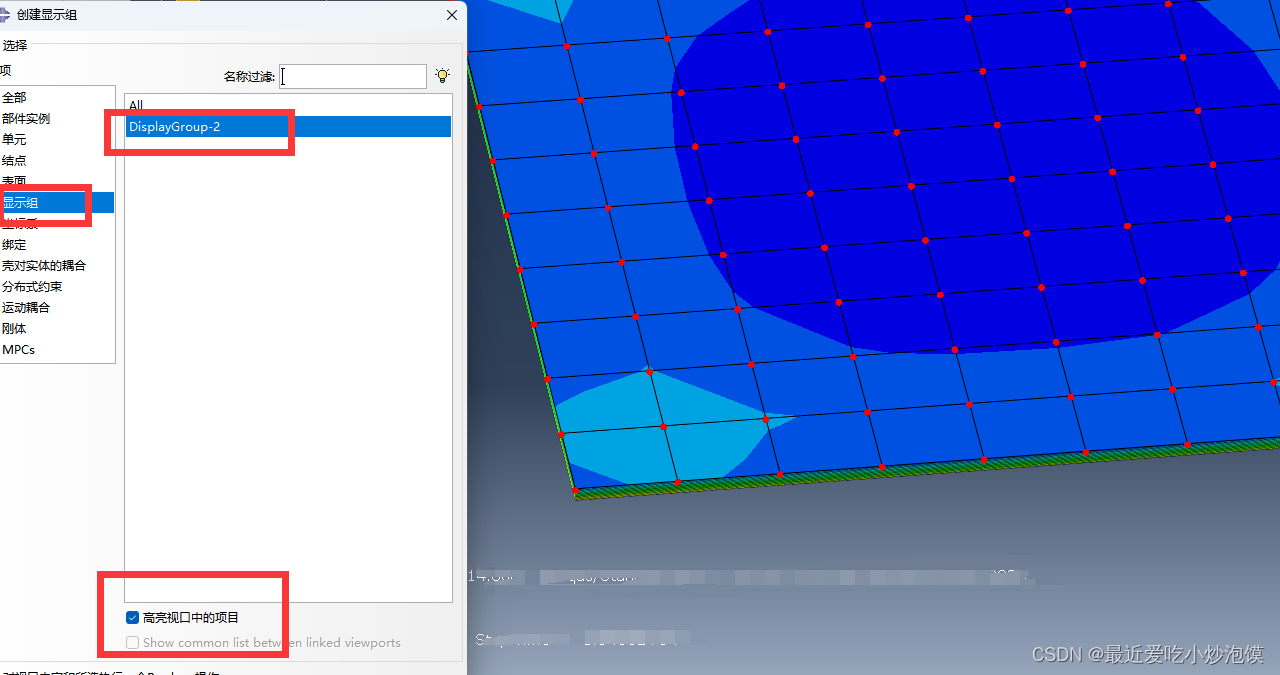

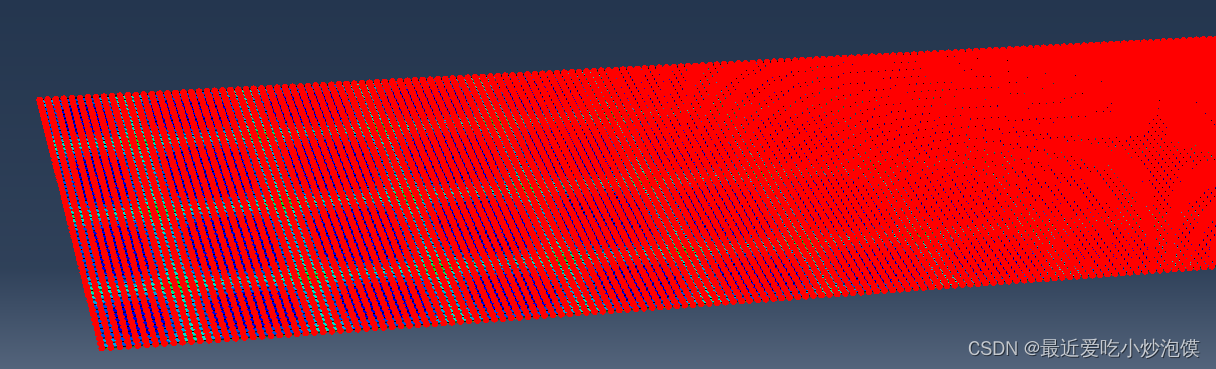

4、可以在显示组中选中刚才创建的结点集，点击高亮，检查一下是不是想要选择的点；

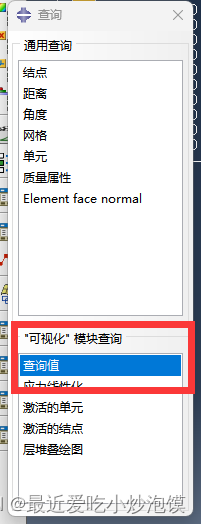

5、点击 查询 ，选择”查询值“；
6、 点击”选择一个显示组“，查询”结点“，勾选刚才创建的显示组名称；

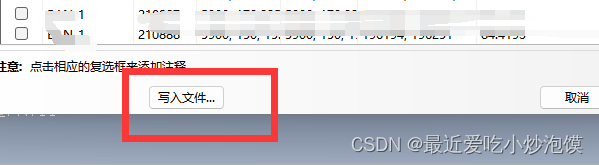

7、全选结点值，点击”写入文件“；
8、 强调：一定要改默认文件名，变成自己能认识的名字，并把后缀改为.dat文件；
；
9、导出结束。
