草图设计：圆角与倒角的创建与调整

操作工具条，可以对草图元素进行编辑，包括倒角，倒圆角，重新限定、变换、3D几何图形等命令（组）。今天的内容是圆角倒角。

1、圆角

对下图两条直线进行圆角操作：

单击倒圆命令，草图工具将出现可扩展选项。

各个选项是什么意义呢？

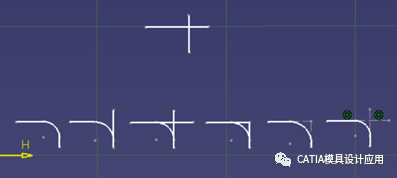

其实就是给出对两条直线的处理方式，从图标也可以基本猜的出，下图是从左到右的结果。

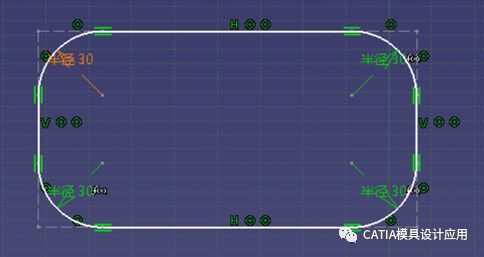

值得一提的是，可以通过选择多条线，或者多个线的交点，实现多条线之家的圆角操作，此时需要在扩展项目中输入圆角的半径。下图是对一个矩形，进行四个角同时圆角操作的结果，可见，左上角上的尺寸约束是半径30，其他三个角后面都带有f（x）的尾标，这说明，其为带公式的参数。针对本例来说，其他三角的圆角半径都与左上角保持一致，同步变化。

 2、倒角

启动倒角命令，其对应的草图工具扩展项目更加多，其中前六个与圆角命令一致，不再赘述。

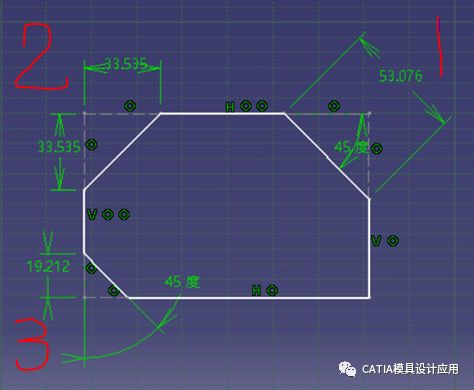

后面三个图标，表示的是对该倒角的标注形式，效果依次如下：

3、总结

圆角和倒角是设计过程中的常用命令，倒角的元素也不仅仅是直线，可以是样条也可以是圆弧。
