CATIA草图平移操作详解

操作->变换->平移：

单击平移按钮，弹出平移定义对话框：

默认显示为复 制模式，复 制的个数可以指定，另外可以指定保持内部约束或外部约束，何为内部约束？何为外部约束？

以下图为例，矩形是要平移的元素，那么，矩形的内部相对尺寸或位置约束，即为内部约束；矩形和坐标轴之间的约束，则为外部约束

当不选择复 制模式时，对话框大部分内容被锁定

长度指定的是，移动的距离，会根据你鼠标的移动实时显示。

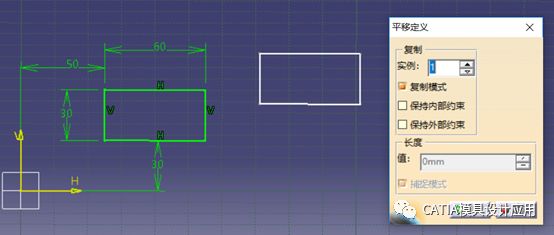

下面举例说明，简单介绍后，直接上图，左侧为原始矩形，中间为通过右侧对话框设置得到的平移矩形状态：

保持的外部约束，默认为参考约束，双击：

取消参考复选框

约束则驱动草图，实现矩形的完全约束如下：
