草图设计基础：轴线的应用与调整

Hi，小伙伴儿们，咱们今天说一个简单的命令——轴。

1.   什么是轴？

其实这里的翻译略有不妥，更加准确的翻译应该是轴线。轴线，内含对称、基准之意。

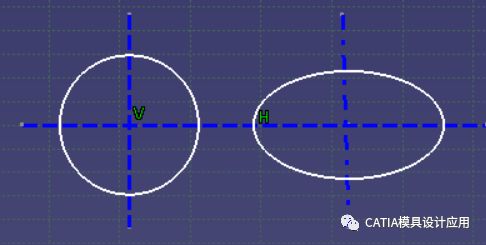

在二维图形中：圆形、矩形、椭圆等对称图形的对称线，可谓轴线。

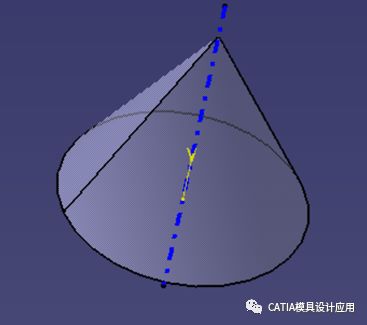

在三维图形中：圆锥、圆柱等旋转体的中心线可谓轴线。

2.   CATIA轴线命令

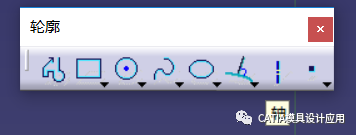

启动轴线命令，输入起点和终点，即可得到一条轴线。

A、轴线将以点划线形式展示

B、轴线本身只能为构造线，虽然草图工具中的构造/标准元素切换，实际却没有意义。

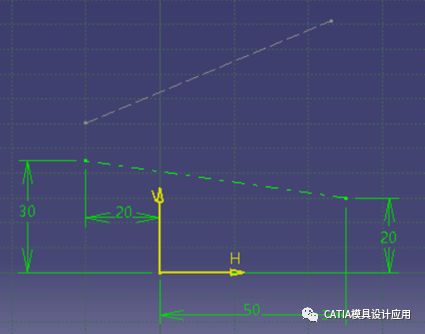

C、若在草图工具中输入起点和终点的坐标，生成的轴线与其他线型一样，都会自动添加约束。

3.   轴线应用

轴线的应用有两个方面：

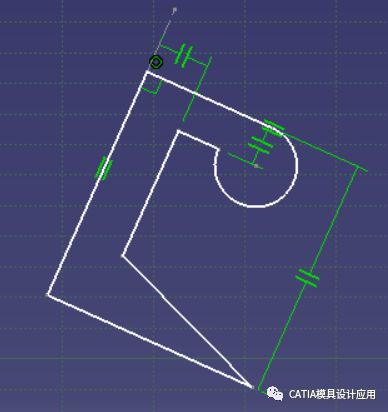

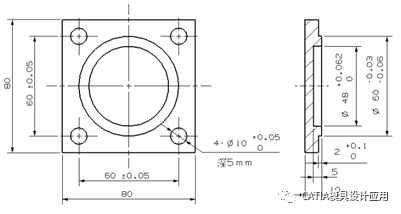

A、    设计复杂草图的时候，作为基准，如下图。

B、设计旋转体的时候，作为默认轴线。

如上图，若在草图中设置了旋转体截面的轴线，则在点击旋转体的时候，就无需单独制定对称轴了，将以草图中的轴线作为默认旋转轴了。
