CATIA倒圆角进阶技巧：新手也能轻松掌握的玩法

• 可变半径倒圆角 (Variable Radius Fillet)：让圆角半径沿着边线动态变化。操作时在对话框中插入多个控制点，并分别赋予不同半径值，适合过渡区域设计。
• 多面/包络倒圆角 (Face-Face/Tritangent Fillet)：倒角不依赖边线，而是在两个或三个面之间直接生成，常用于处理非规则相交或三面交汇的复杂区域。
• 圆角顺序：先大后小，先倒大圆角，再倒小圆角，可以避免几何冲突。这与基础建模的“先加料后减料”逻辑类似。
• 曲面辅助：当实体倒角失败时，可切换到 “创成式外形设计” (GSD) 工作台，用 “圆角” (Join + Fillet) 命令创建曲面圆角，再通过 “封闭曲面” 或 “替换面” 应用到实体。

问题

• 倒角失败：通常是因为半径大于相邻面导致自交。处理方法是减小半径，或先修剪/延伸面到合适状态再倒角。
• 拐角不顺畅：使用 “可变半径” 并在拐角处增加控制点，可以手动“雕刻”圆角形状。
• 性能卡顿：倒角属于高消耗计算，可先完成所有其他特征，最后统一添加圆角。

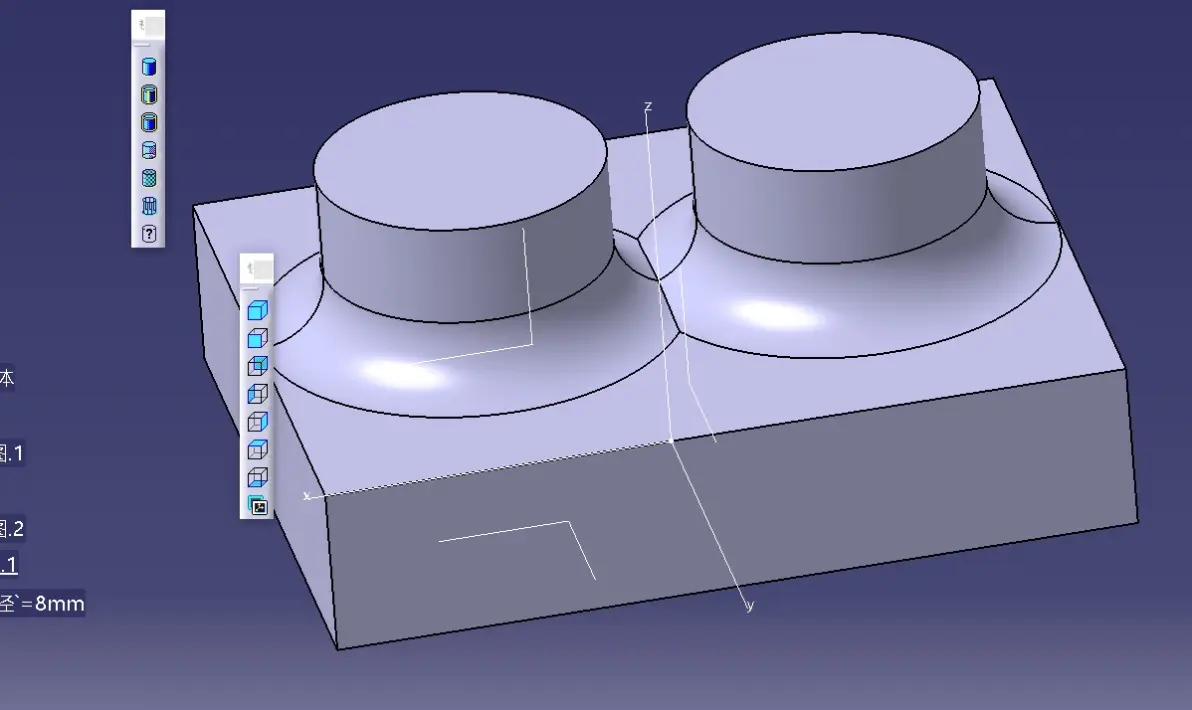

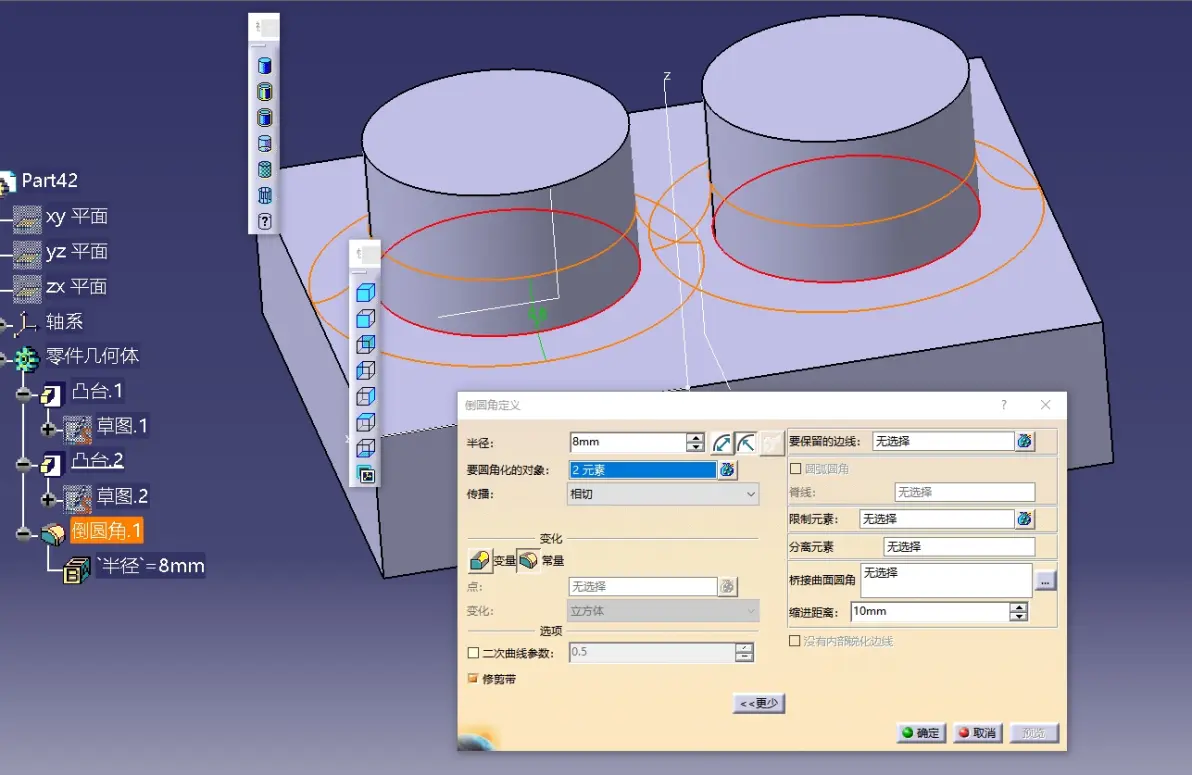

像这种两个凸台距离太近（10mm），倒圆角（8mm）时会产生自相交，就可以勾选修剪带，自动把相交部分剪掉
