NX CAM多深度多平面铣削技巧分享

适用版本：NX4.0以上版本

NX编程中平面铣的使用率还是比较高的，通常用在一个工件当中有很多的平面，不相连且高度不在一个平面上，常规的做法是用平面铣功能逐个面去选择，这样的选择是比较费时的，效率又低，这里介绍如何使用平面铣里的底壁铣完成不同高度的多个面一次性生成刀轨。

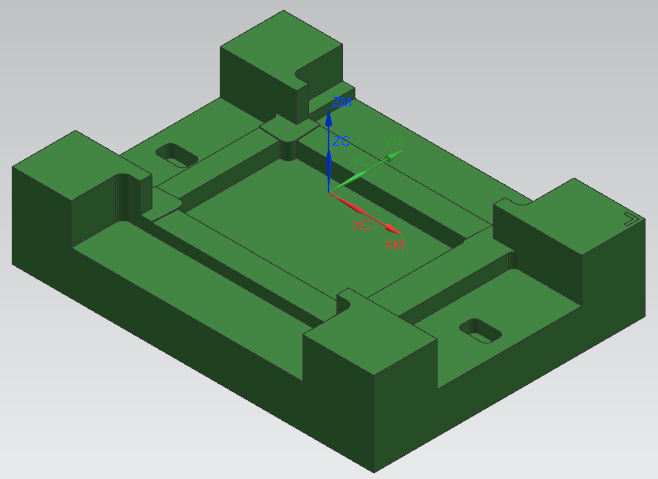

图1

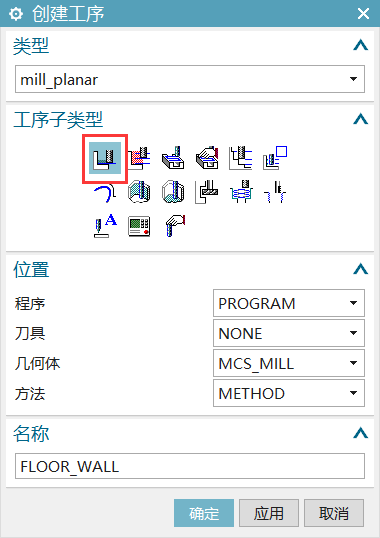

如图2所示在创建工序中选择底壁铣，用来铣削底面或者侧壁，可设定厚度，要移除的材料是由区削区域的底面或侧壁决定的。

图2

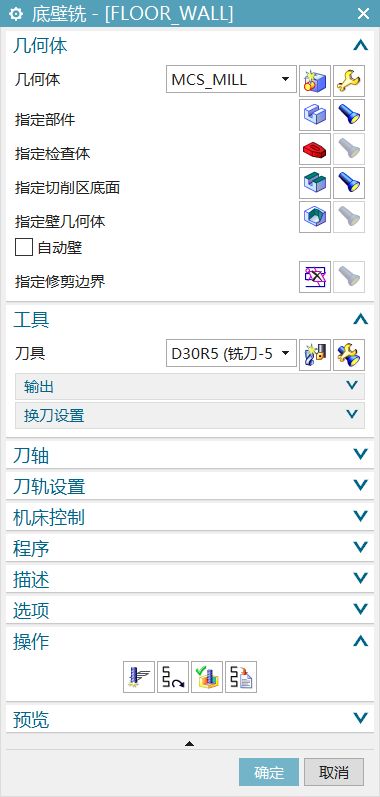

如图3所示选择加工部件。

图3

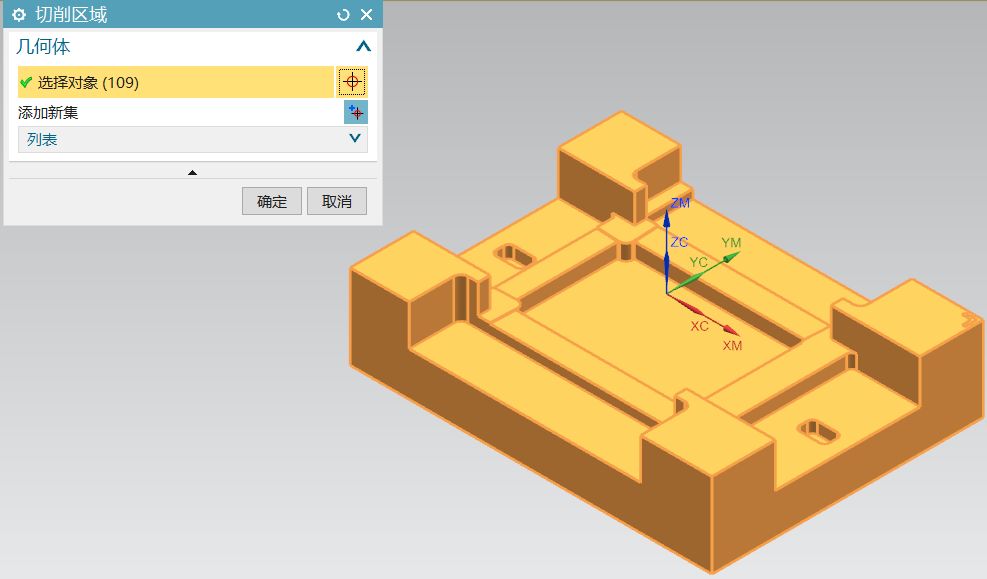

如图4所示框选所有面，程序计算会自动识别平面进行计算，自动剔除非平面曲面。

图4

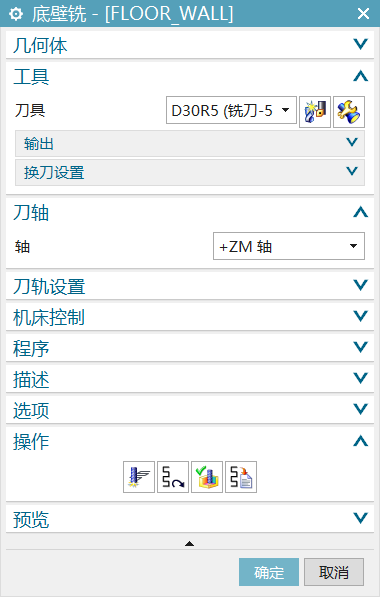

如图5所示三轴加工设定刀轴为+Z轴。

图5

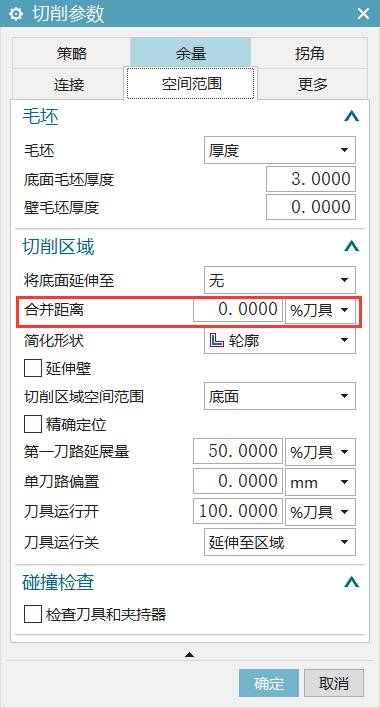

如图6所示合并距离改为0，因为是全面平面一次性加工，如果合并距离太大相近的距离会自动桥接。

图6

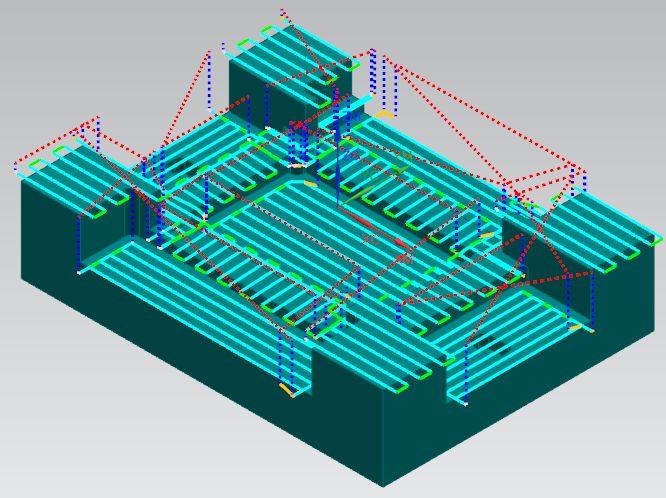

如图7生成刀轨。

图7
