UG/NX 多棱边碗创意建模步骤分享

饭碗模型大家都会画，一个旋转加抽壳搞定，但是要做这个棱边的玻璃碗要如何建模？

 建模过程：

 1.打开UG，绘制碗的轮廓草图：

 2.旋转做出碗的主体

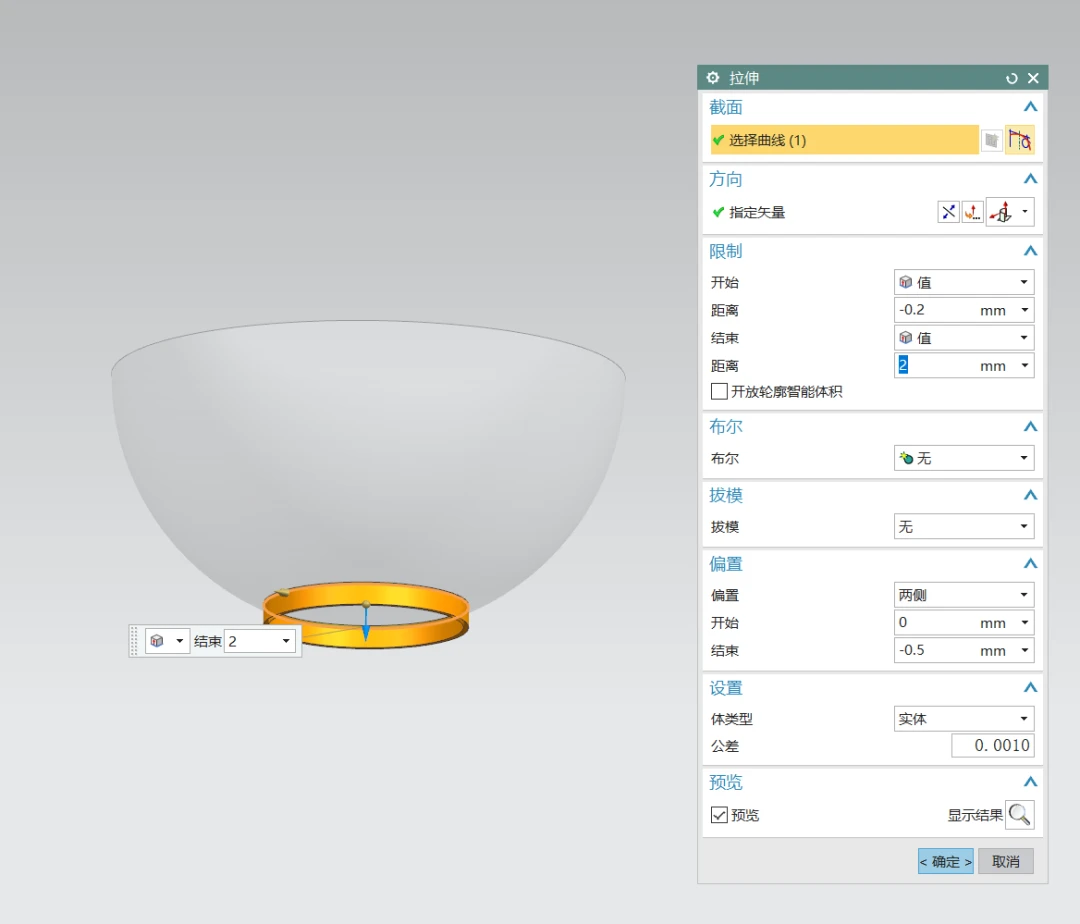

 3.拉伸底边并进行偏置做出碗底

 4.碗底先不求和，先倒全圆角

 5.继续新建一个草图，绘制一个20边形，半径24，旋转角103

 6.拉伸草图，向外偏置与碗进行求差

 7.使用阵列特征命令圆形阵列拉伸命令，数量为35

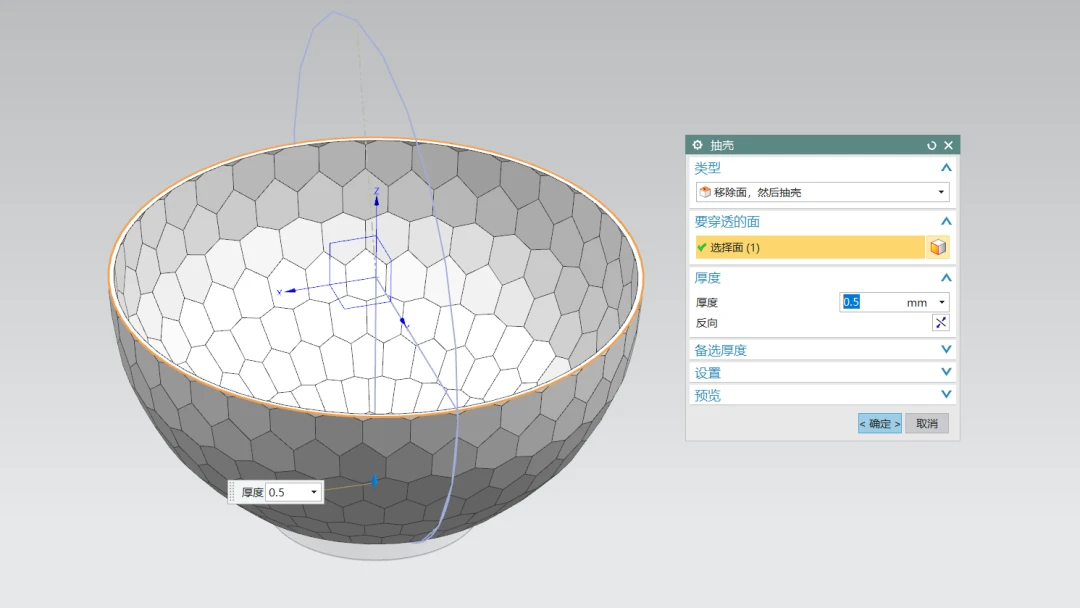

 8.阵列完成后对碗进行移除面抽壳，然后整体求和就完成了。

 你学会了吗?是不是非常简单
