NX四轴编程多边形如何联动倒C角的操作技巧分享帖

在四轴编程加工中，一些产品形状需要多轴联动去进行倒C角，像一些多边形的C角如何联动去编写刀路呢？下面跟大家分享一下方法。

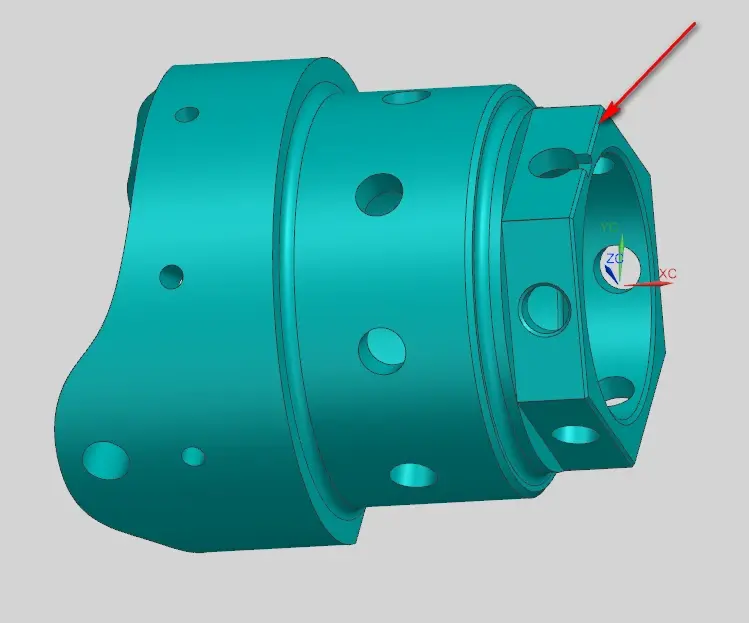

解决方法：

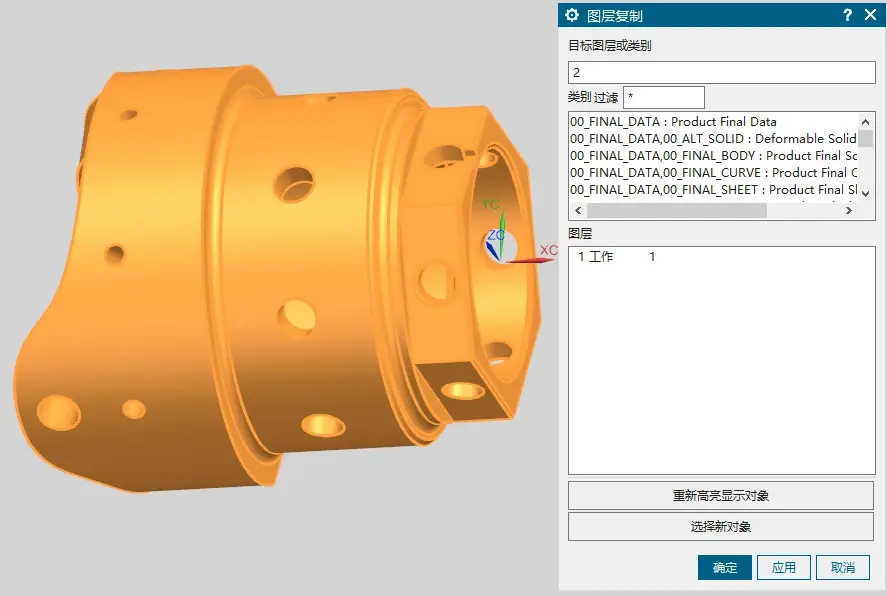

1、在建模界面中，复制一个体到其它图层里面，如下图所示：

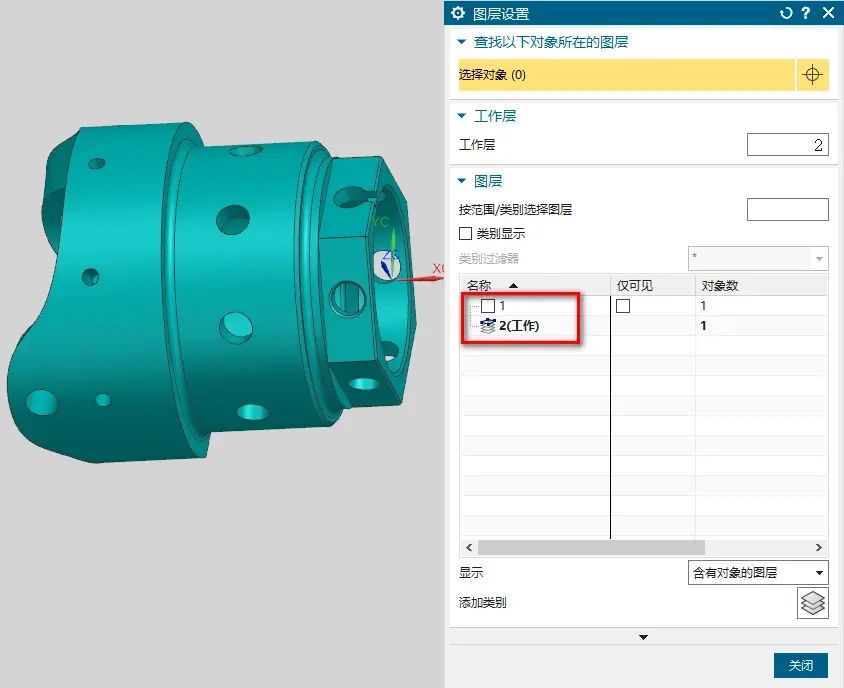

2、复制出的体做为工作图层，原图的图层关掉，如下图所示：

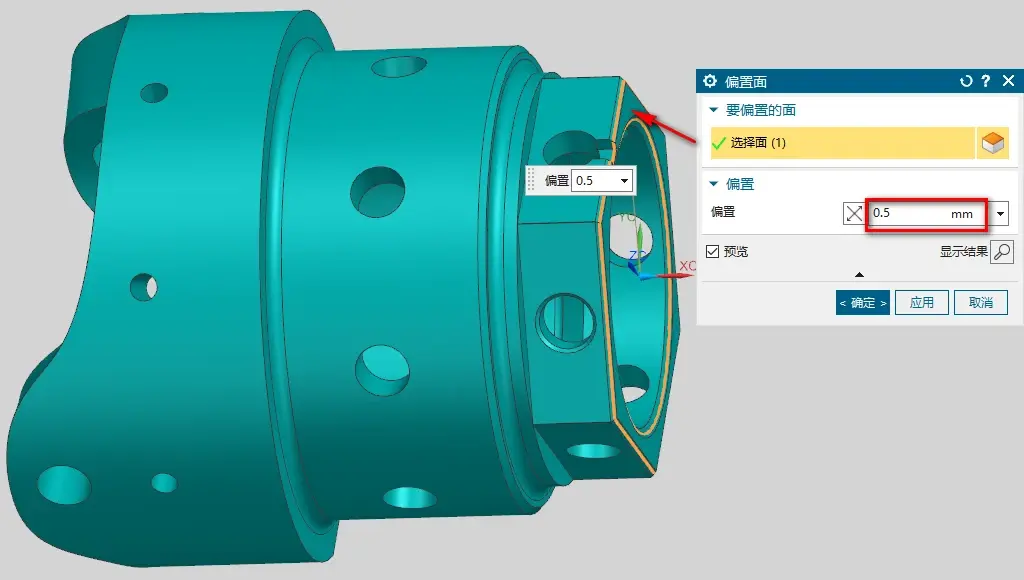

3、使用偏置面指令，偏置距离0.5MM，这里偏置是为了让刀尖可以更好加工出来C角位置，如下图所示：

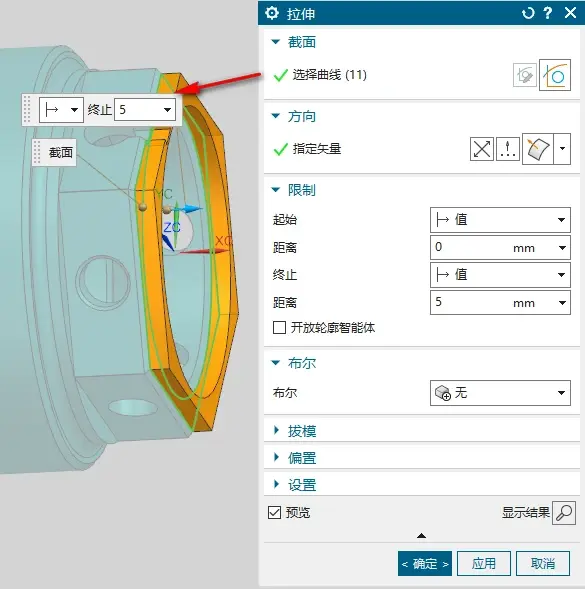

4、使用拉伸指令，沿着侧面拉伸，方向按照面的法向，距离3-5MM都可以，这里拉伸的面是为了给联动刀路垂直使用，如下图所示：

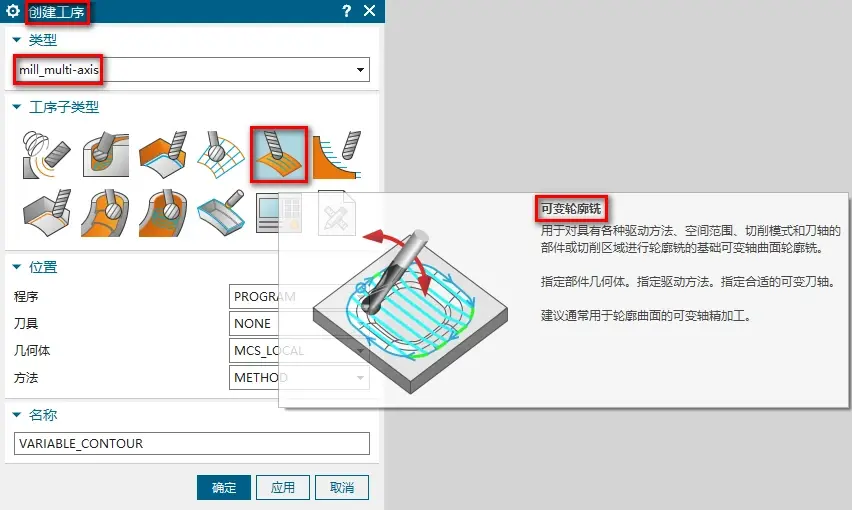

5、在加工界面中，【创建工序】-【mill_multi-axis】-【可变轮廓铣】，这个工序是NX多轴加工模块的工序，如下图所示：

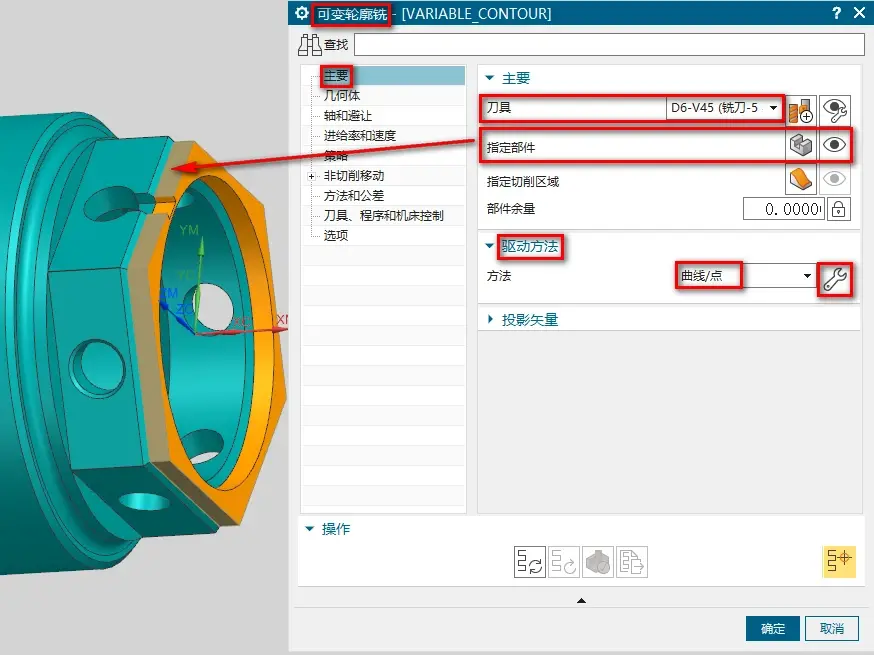

6、在【可变轮廓铣】-【主要】界面中，【刀具】使用D6-V45倒角刀，【指定部件】选择拉伸的底面位置，【驱动方法】-【曲线/点】，如下图所示：

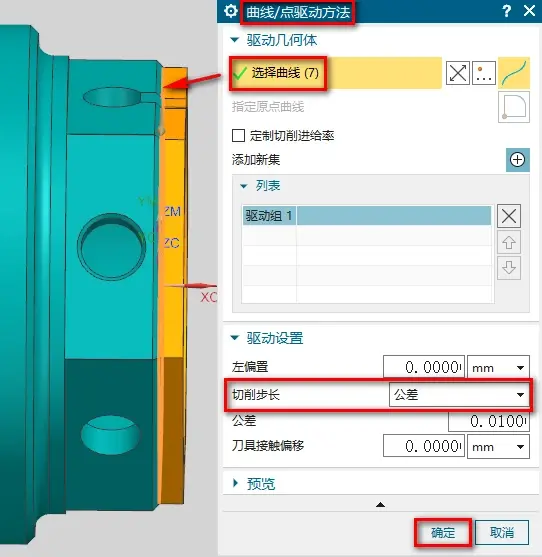

7、在【曲线/点驱动方法】界面中，【选择曲线】要加工的C角位置曲线，【切削步长-公差】，点击【确定】，如下图所示：

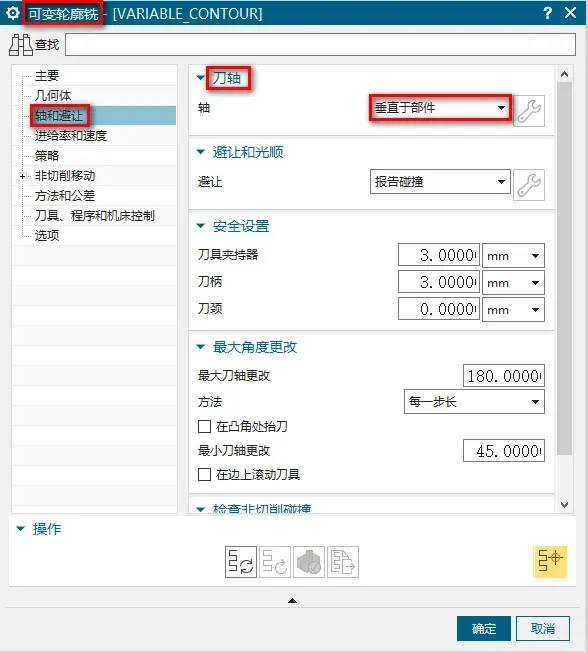

8、在【可变轮廓铣】-【轴和避让】界面中，【刀轴】使用【垂直于部件】，因为部件面为直身，所以刀轴做出来也是四轴刀路，如下图所示：

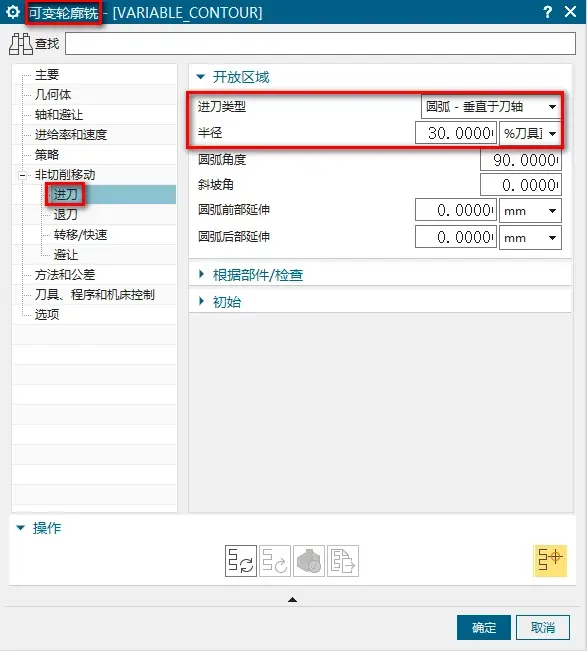

9、在【可变轮廓铣】-【进刀】界面中，【进刀类型】使用【圆弧-垂直于刀轴】-【半径30%】，如下图所示：

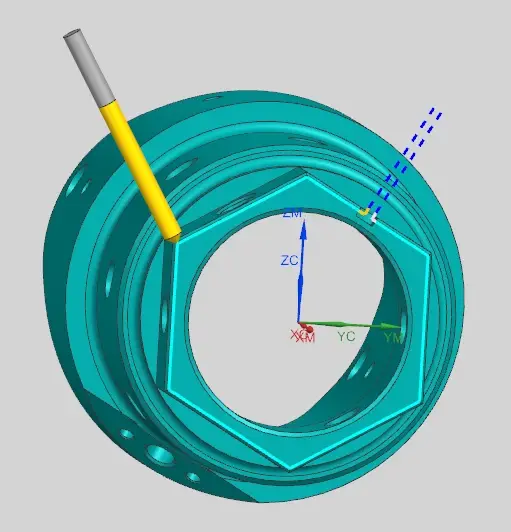

10、公差、进给率和速度大家根据实际情况设置即可，设置好以上参数后，生成刀路就可以做出多边形联动倒C角的刀路，如下图所示：
