NX车削后处理起刀直径控制策略

适用版本：NX

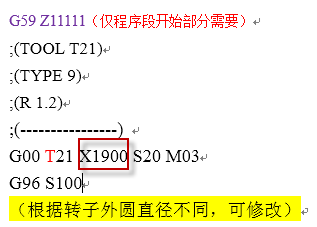

在NX车削中，因为毛坯直径不一样，所以车刀在开始加工时候的位置也需要不一样，如图1所示X1900用户需要根据毛坯大小确定这个值，如何在NX中自定义这个值？

图1

在NX中可以通过指定出发点来控制，但是某些用户感觉在这里设置不直观都是通过点位指定，用户希望通过对话框的方式输入数值，所以在这里可以通过设置用户自定义事件来处理，下面介绍如何进行操作。

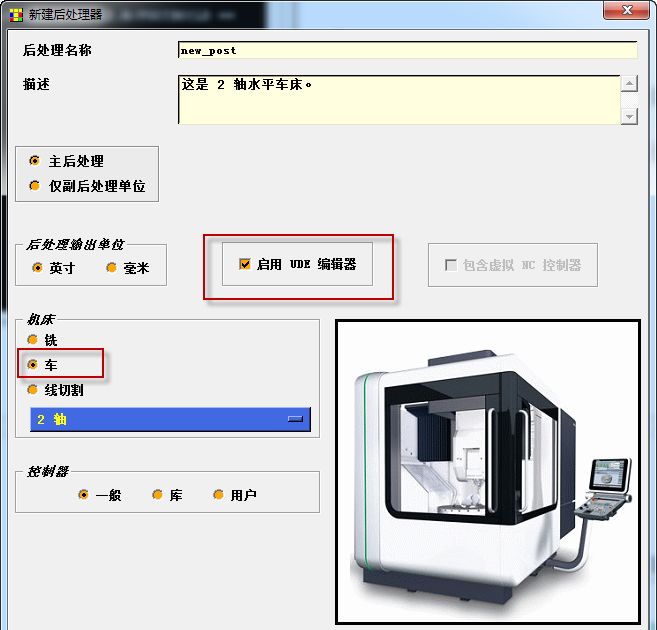

首先创建一个启用UDE编辑器的车削后处理文件，如图2所示。

图2

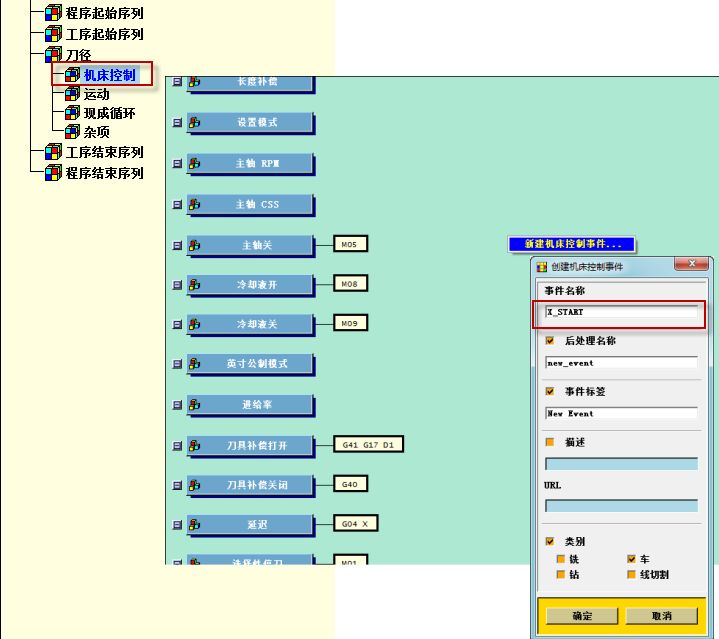

在机床控制里面创建一个用户自定义的机床事件，如图3所示。

图3

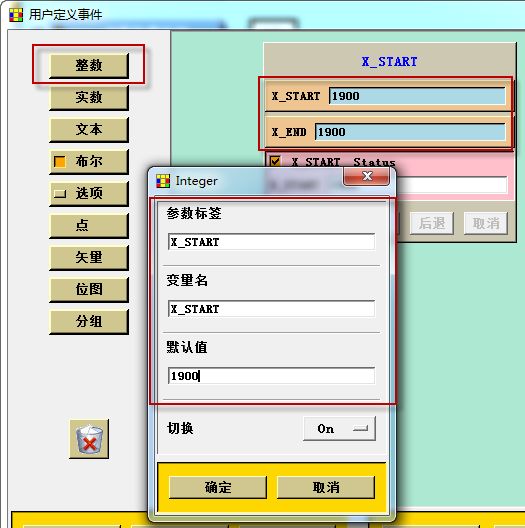

在创建的用户自定义事件里面添加整数选项栏，在添加的整数选项里面设置参数标签和变量名称，如图4所示。

图4

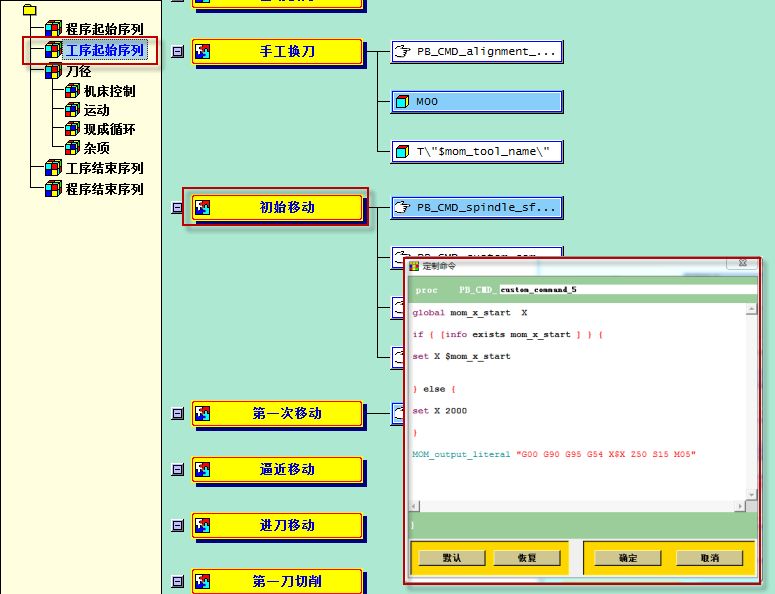

在程序初始移动位置添加一个custom_command 在里面输入如下内容：

global mom_X_START X

if { [info exists mom_ X_START] } {

set X $mom_ X_START

} else {

set X 2000

}

MOM_output_literal “G00 G90 G95 G54 X$X Z50 S15 M05”

结果如图5所示。

图5

确定后保存后处理。

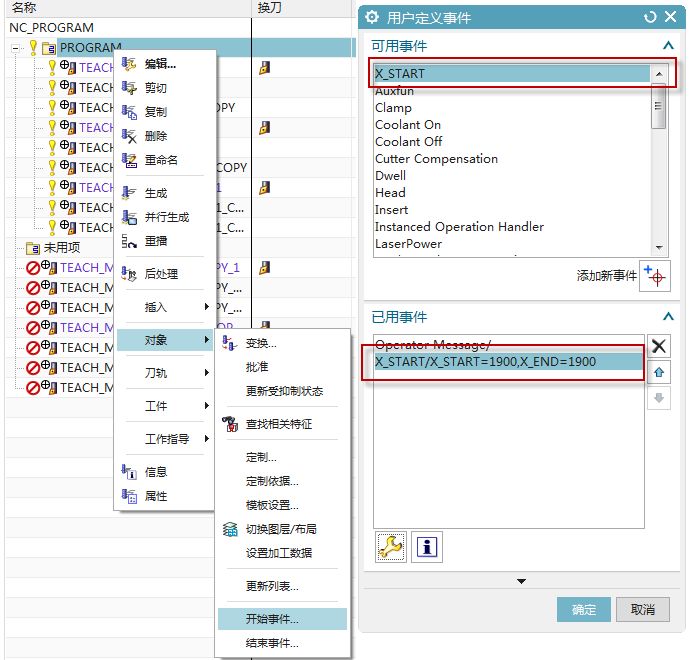

在使用时,需要在程序节点添加X_START开始事件，如图6所示。

图6

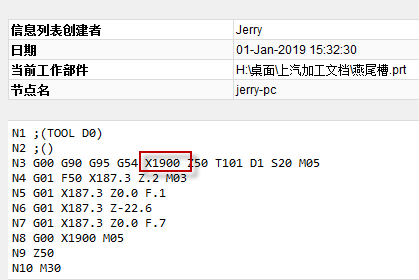

添加好后，进行后处理即可处理出需要的结果,如图7所示。

图7
