NX二次开发：离散点函数介绍

适用版本：NX

一、概述

在进行NX开发时，经常需要将实体或面离散成点，离散成点可以用UF_MODL_ask_face_props取点，缺点可能将点会取在空的地方，也可以用UF_FACET_这这一类的函数组合使用，但是会获取重复的点。本文主要介绍一下使用UF_FACET_函数如何获取点。

二、功能说明

1、使用UF_FACET_facet_solid和UF_FACET_cycle_facets获取实体上的所有小平面体；

2、使用UF_FACET_ask_num_verts_in_facet和UF_FACET_ask_vertices_of_facet获取小平面体的点；

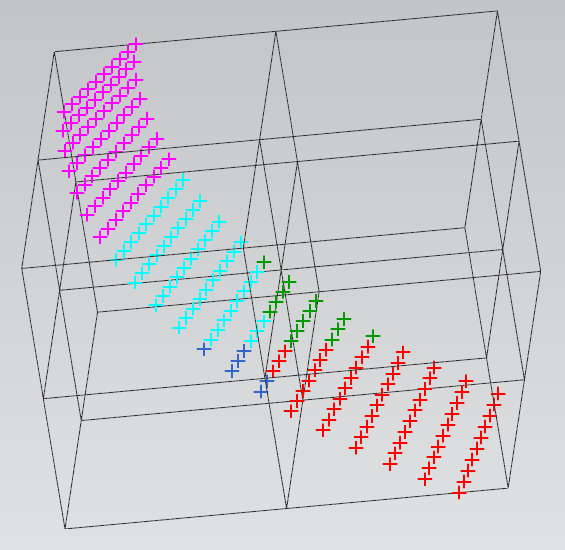

3、由于相邻小平面体的点会重复，需要将点去重，当点集数量较多时，穷举去重效率比较低，使用八分法将点集八分，获取每部分点的数量，大于设定阈值时继续八分，使每块区域的点数量小于设定阈值，再将每块区域的点集去重；

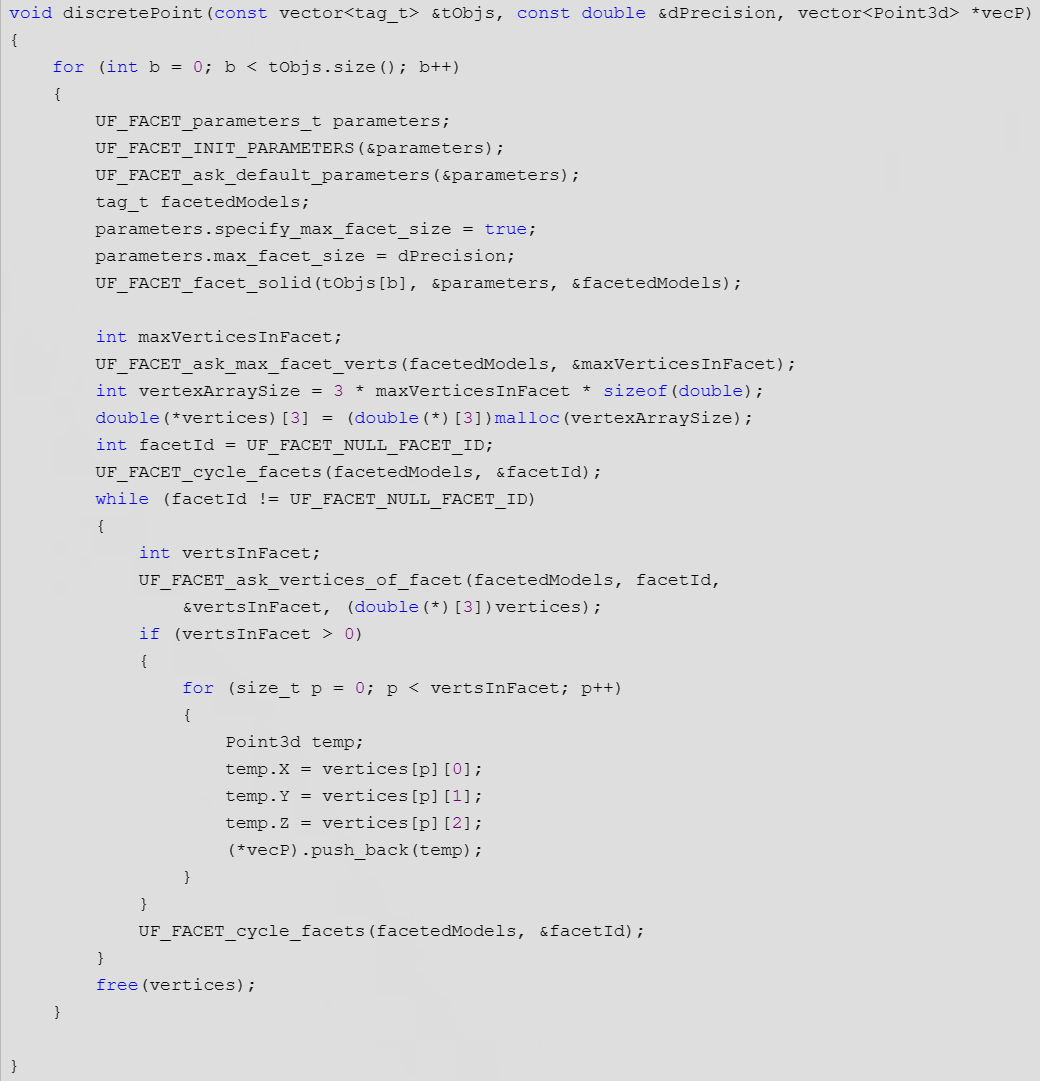

代码实现：

三、总结

离散点在许多场景中会用到，两种方法各有特点，取点位置要求较高时可以用第一种方法，取点数量要求较多时可以用第二种方法。
