Allegro导出Flotherm文件步骤

安装过程

1. flotherm安装完后，在D:\MentorMA\flosuite_v122\flotherm\eda_interfaces\Allegro文件下有FloTHERM_Allegro_Interface.zip插件。

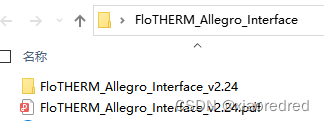

2. 解压FloTHERM_Allegro_Interface.zip文件 。其中pdf是描述怎样安装插件和怎样使用插件。

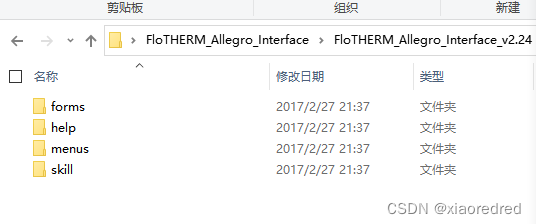

3. 解压后得到forms、help、menus、skill四个文件。将这些文件复制到cadence安装目录D:\Cadence\Cadence_SPB_16.6\share\local\pcb里面。

4. 打开allegro，窗口上方会多出现FloTHERM Interface栏目。到这一步，就恭喜你，大功告成！

使用步骤

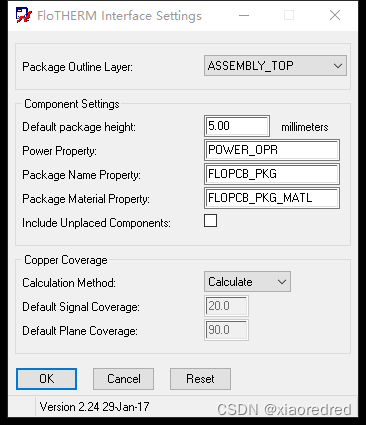

1. 打开插件，点击interface settings设置，如上图。（详细设置可以看压缩文件中的帮助pdf文档）
2. 一般不用怎么设置的，点ok。（如果走完线了，Calculation Method建议选择Calculate）
3. 然后点击Export.floeda file ...就可以导出.floeda的文件。
4. 打开flotherm软件，点击floead bridge工具。
5. 选择file菜单下的Import FLOEDA，导入.floeda文件。
6. 再恭喜你，pcb到flotherm模型转换，到这一步就完成了。

注意...非常重要！！！

pcb文件、或者文件夹、路径，以及导出的.floeda文件名称中，一定不能有空格，否则导不出正常文件！！！
