修改坐标的单位，制板产商需要mil还是mm；这里出的坐标是器件的中心位置
首先新建name.txt 文档 ；输入以下字段
# This is an extract command file
# generated by the Extract UI.
#
COMPONENT
REFDES
COMP_DEVICE_TYPE
COMP_VALUE
COMP_TOL
SYM_NAME
SYM_CENTER_X
SYM_CENTER_Y
SYM_ROTATE
SYM_MIRROR
END
保存；

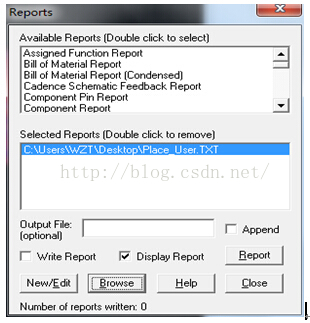

1： Tools > Reports
2：在 Browse选中刚才新建的 name.txt 文档，单击Report；弹出对话框，复制内容粘贴到excel文件中即可；
上面咱们是直接新建的 TXT文件 ，下面来说下实际的name.txt文件的由来；

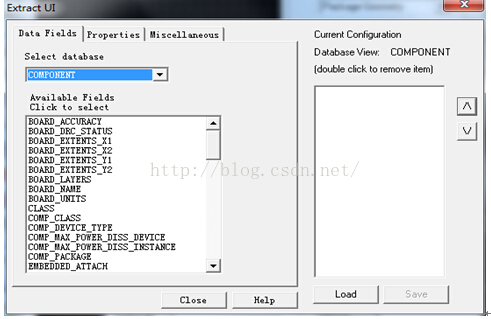

在上图中单击 New/Edit;在左边的对话框中选择需要的类型。选中之后会在右边栏显示；选择完毕后；Save即可生成.txt文件；
