Allegro光绘文件导出设置与步骤

阅读数 3

把自己的设计总结分享给大家，如何不清楚如何导Gerber文件，可以看往下看，给大家做参考，同时给出了自己的层叠模板文件放在末尾，大家可以下载并尝试导入我的叠层配置，作为新建pcb导入的模板文件，不用每次都重新配置。（我觉得我的各个层叠显示的配色还是很nice的）

一、以allegro16.6为例演

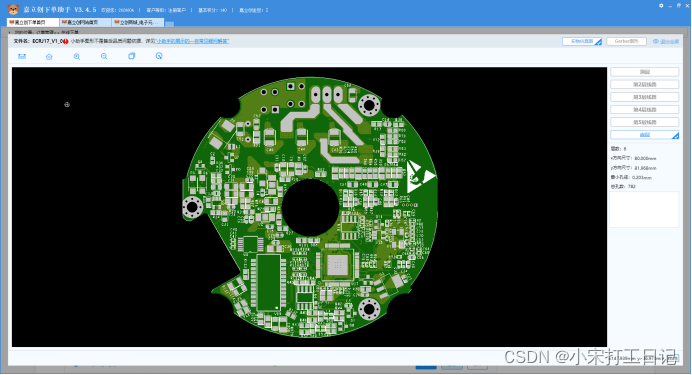

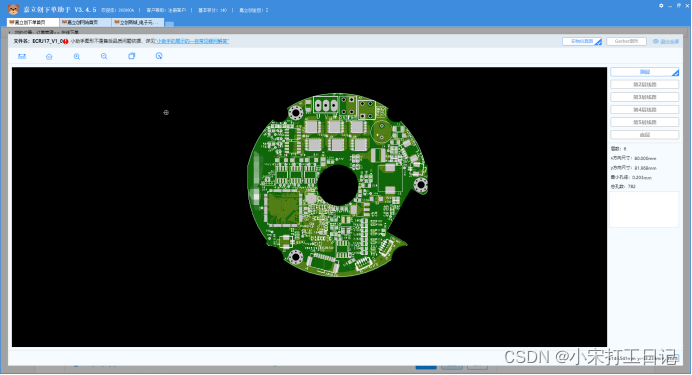

在这里插入图片描述

二、配置界面，配置6层板为例

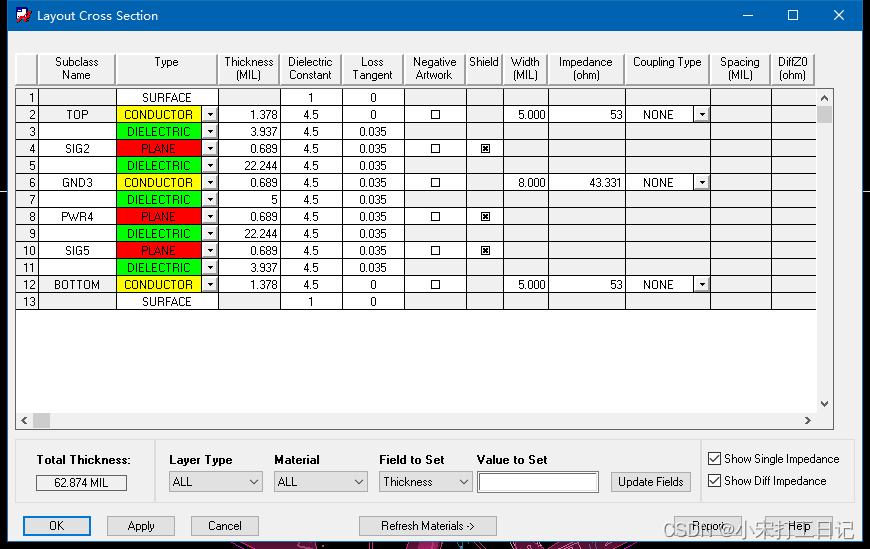

新建好叠层结构
在这里插入图片描述

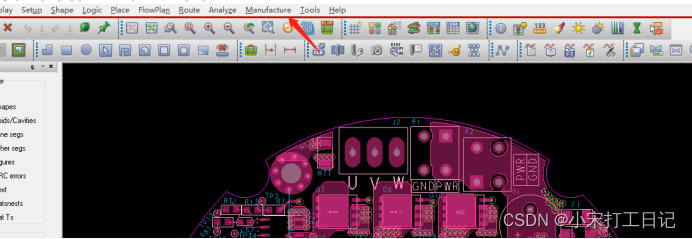

点击“manufacture”下拉点击“artwork”
示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

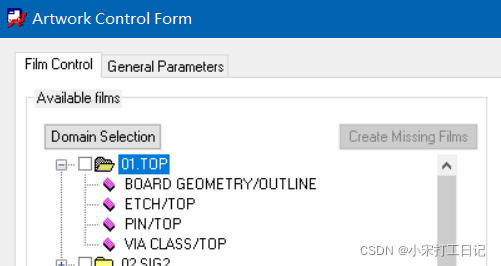

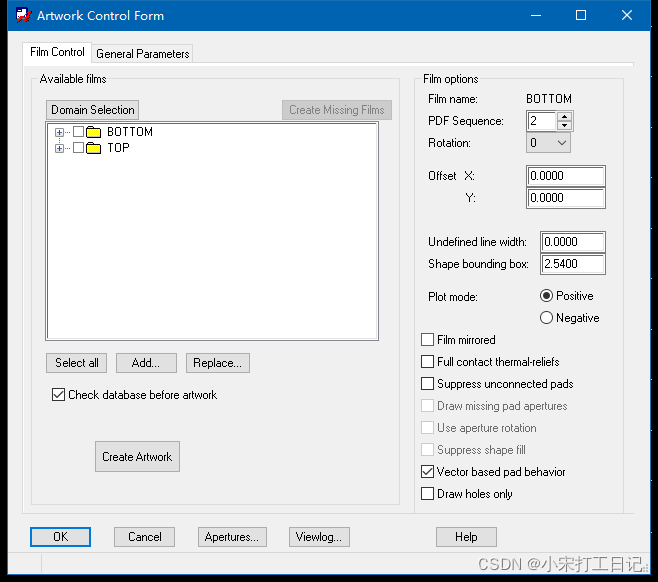

基于此层叠结构配置Gerber文件（artwork也有的叫光绘文件），初始状态有“top”“bottom”两层，个人习惯会添加需要添加01.top->…->06.bottom六个铜层，表面顶层和底层装配层ADT,ADB，钻孔层DRILL，板框层outline，表面顶层和底层助焊层pasttop，pastbot，表面顶层和底层丝印层silktop，silkbot，表面顶层和底层阻焊层soldtop，soldbot。
在这里插入图片描述

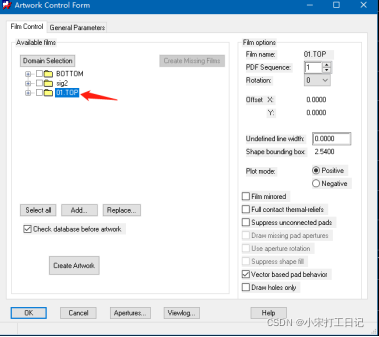

1）top层修改名字“01.top”
在这里插入图片描述

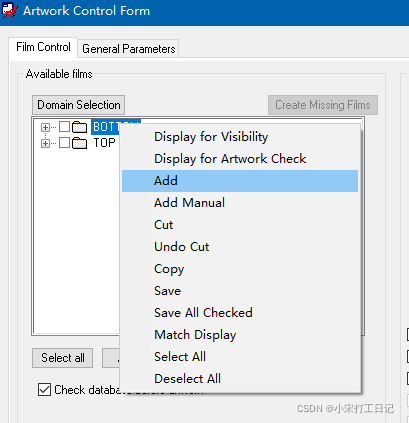

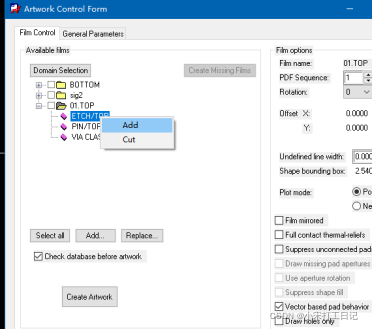

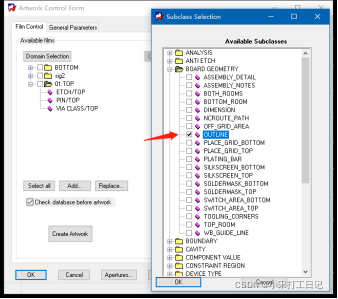

2)点“+”展开，选中一个subclass，右键“Add”添加其他subclass。
在这里插入图片描述

3）需要哪一层，打上勾，点“ok”
在这里插入图片描述

4）添加层叠操作，点击某个层右键“Add”
在这里插入图片描述

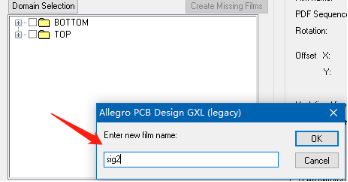

输入新增的层叠名称
在这里插入图片描述

5）第2层信号层“02.SIG2”
在这里插入图片描述

6）第3层信号层“03.GND3”
在这里插入图片描述

7）第4层信号层“04.PWR4”
在这里插入图片描述

8）第5层信号层“05.SIG5”
在这里插入图片描述

9）第6层信号层“06.BOTTOM”
在这里插入图片描述

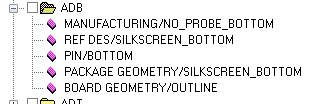

10）底层装配层信号层“ADB”
在这里插入图片描述

11）顶层装配层信号层“ADT”
在这里插入图片描述

12）钻孔层信号层“DRILL”
在这里插入图片描述

13）板框层信号层“OUTLINE”
在这里插入图片描述

14）第层信号层“PASTBOT”
在这里插入图片描述

15）第层信号层“PASTTOP”
在这里插入图片描述

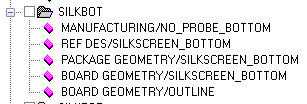

16）第层信号层“SILKBOT”

其中manufacturing/no_probe_bottom可以不用加，我是导入了特殊的图案放在这个subclass里

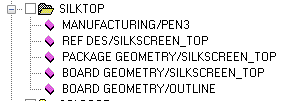

17）第层信号层“SILKTOP”

其中manufacturing/pen3可以不用加，我是导入了特殊的图案放在这个subclass里
在这里插入图片描述

18）第层信号层“SOLDBOT”

19）第层信号层“SOLDTOP”

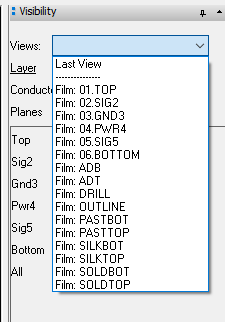

三、设置好之后，可以直接在views选择刚刚设置的层叠

在这里插入图片描述

四、导出gerber文件

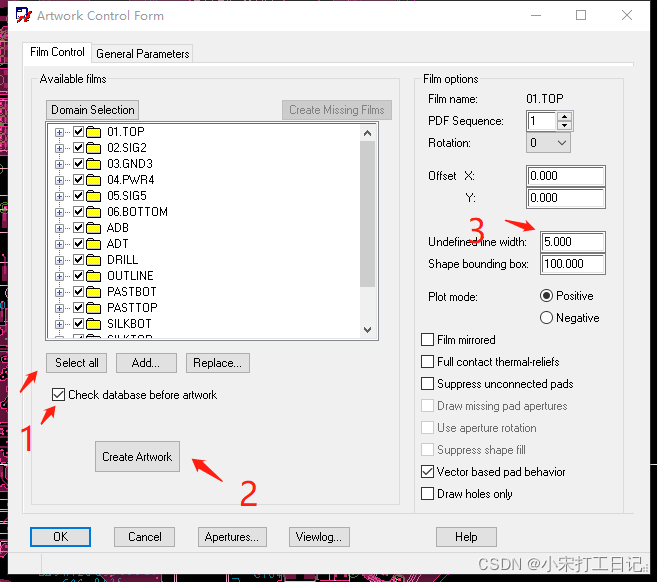

1）“undefined line width”输入参数（我一般输入5mil），全选gerber文件“select all”，然后点击“create artwork”；
在这里插入图片描述

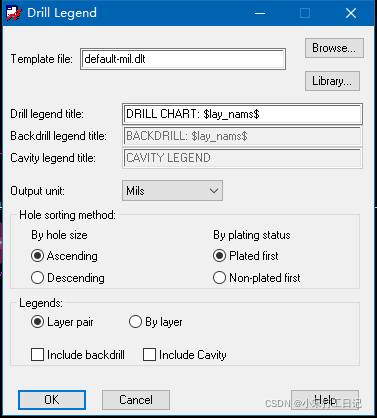

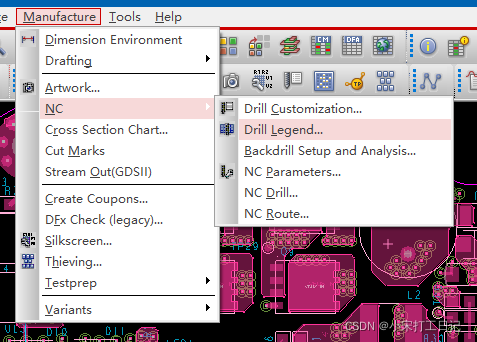

2）生成钻孔表

点击“ok”

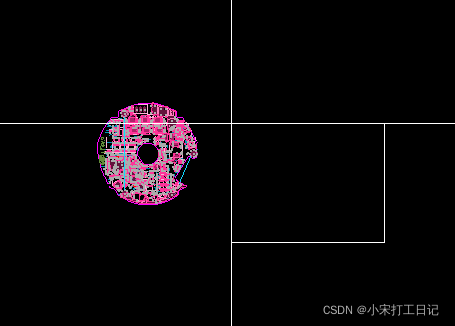

鼠标会带动钻孔表，放置在设计边上

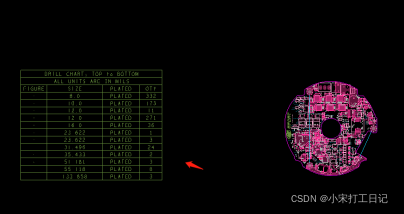

生成的钻孔表

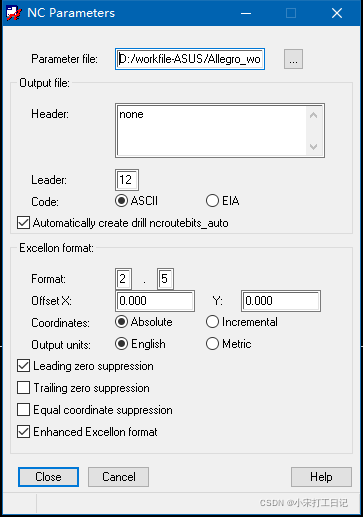

3）设置参数

设置好，点击“close”，会自动生成文件

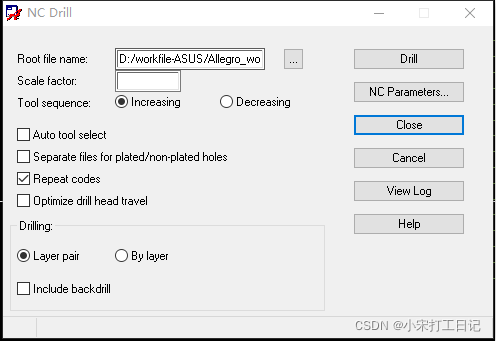

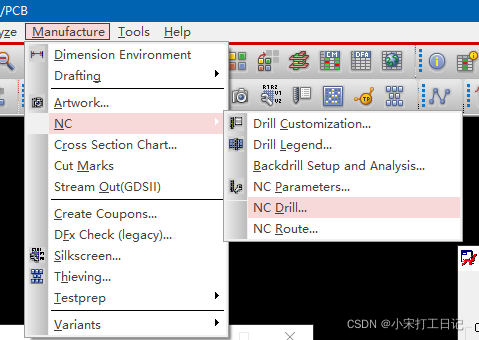

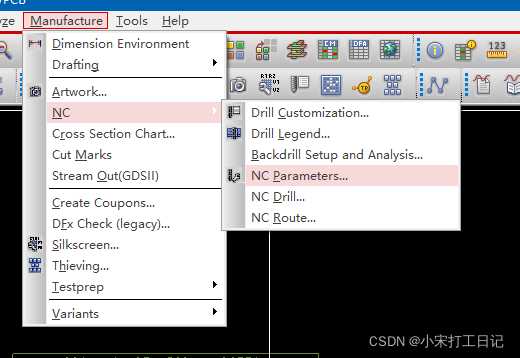

4）生成钻孔文件

点击“drill”
在这里插入图片描述

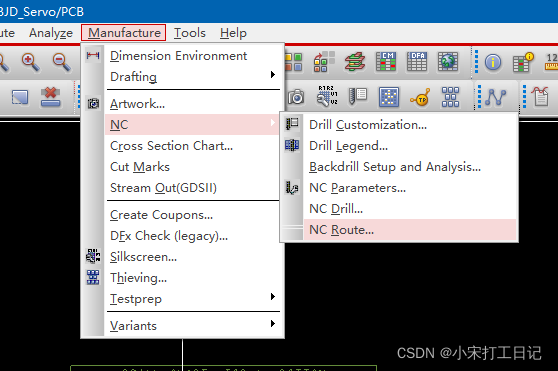

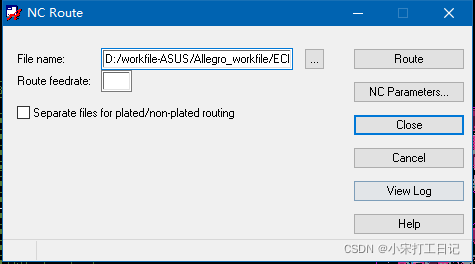

如果有异形孔，需要点击“NC Route”

点击“route”

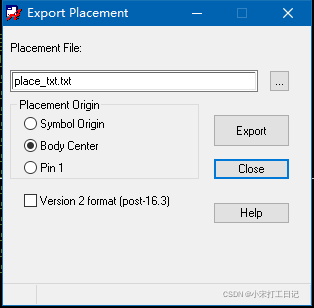

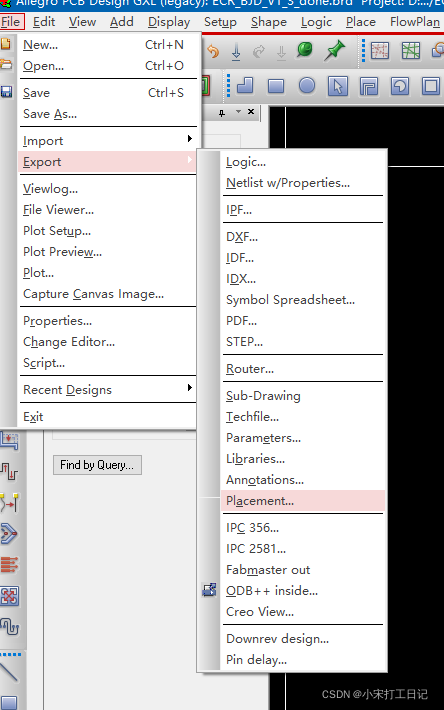

5）贴片还需要坐标文件，file->Export->placement

选择文件路径，选择“body center”，导出“export”
