Allegro转PADS及后续修改

将allegro转化为PADS文件，教程如下

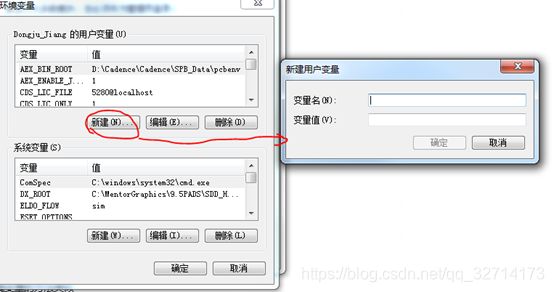

其中建立系统变量的步骤如下：

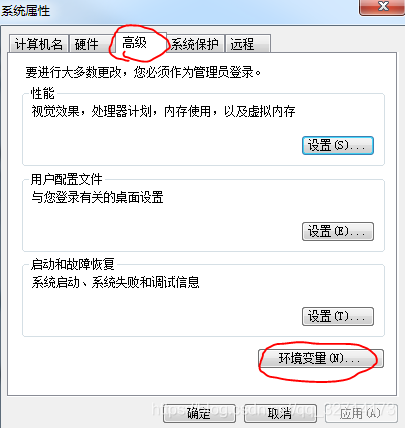

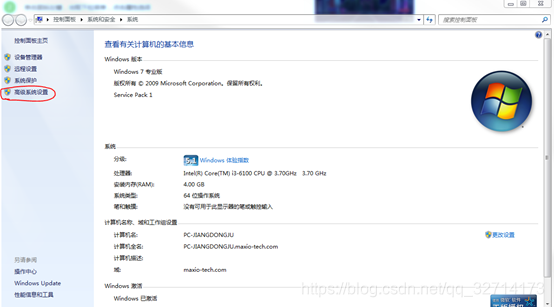

      选中计算机-右键-属性

       将变量名和变量值按上述所示写好就可以了。

转化为低版本的步骤如下：

        File-export-downrev design

        选择版本16.6后点击save保存

       保存的文件夹里面不能包含中文字符，不然之后pads导入的时候会导不进         去。

修改转化成的PADS

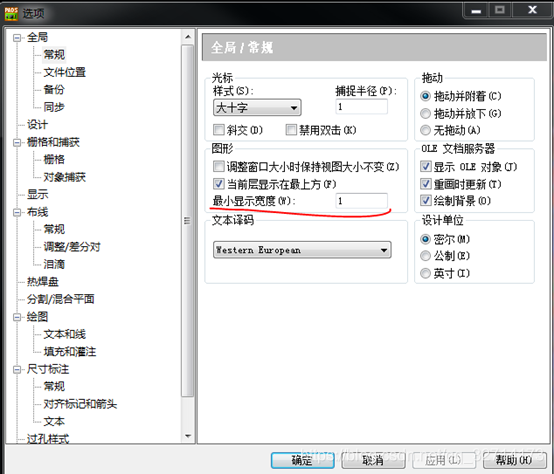

1、将最小显示宽度设为1

2、显示实心铜需要设置的部分

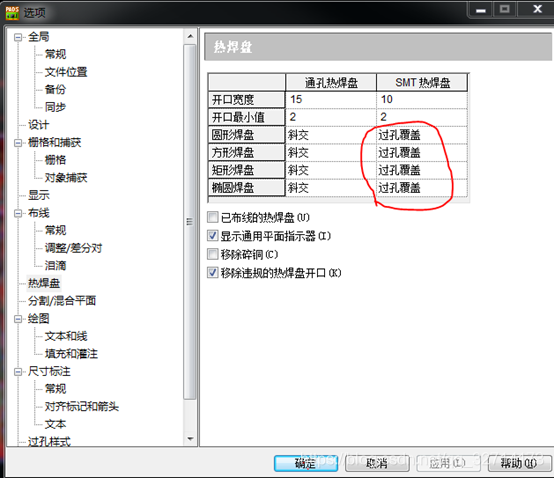

热风焊盘处SMT热焊盘需要设置为过控覆盖（即全覆盖）。

填充和灌注那边需要设置正常查看。

调整栅格间距小于敷铜线宽。

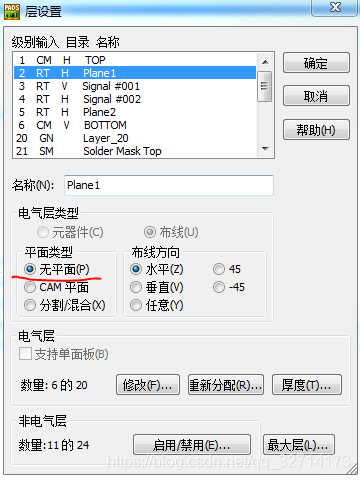

以上都设置好之后，铜皮显示就是实心铜了，敷铜之后假如有个别铜皮不能用，需要重现画的话，最好将层设置那边需要平面类型设置为无平面

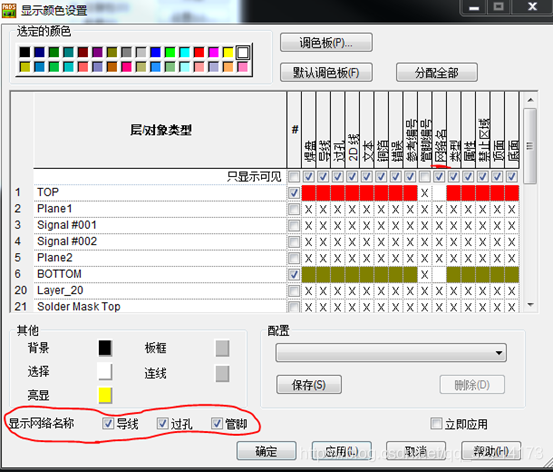

3、显示网络

将颜色设置为白色比较清楚

4、需要在规则那边重新设置差分线的间距和线宽

5、在allegro那边erc没有问题的间距，比如过控到线，线到线，焊盘到线，在PDAS这边会有略微的差别，我是将4mil改到了3.75mil。

6、添加禁布区（比如有些地方不能放置元器件或者布线等）

先用敷铜画一个区域，然后进入特性将属性设置为禁止区域。再设置气质区域里面哪些不可以放置。

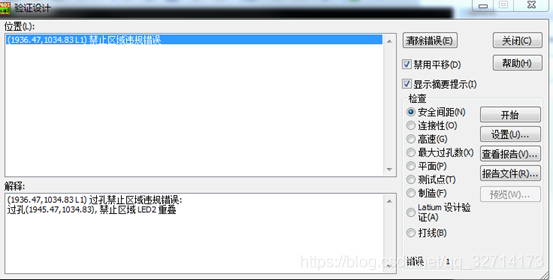

7、allegro那边的的place bound top转到PADS之后变成了禁布区会导致以下错误。

需要在元器件编辑那边修改，将该框的禁布内容修改。保存之后退出。

会自动弹出以下对话框，点击所有即可。

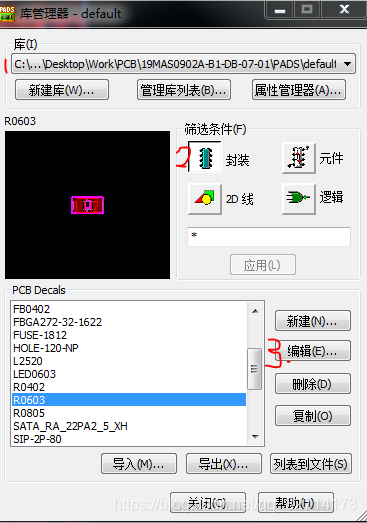

8、在allegro中画了一个焊盘为shape属性的封装，到了PADS之后，那个焊盘出现了正反都有的现象，需要进入到库中修改封装

然后进入编辑环节，将该焊盘修改。

之后它们就是一个焊盘了。

修改好之后保存到库中。

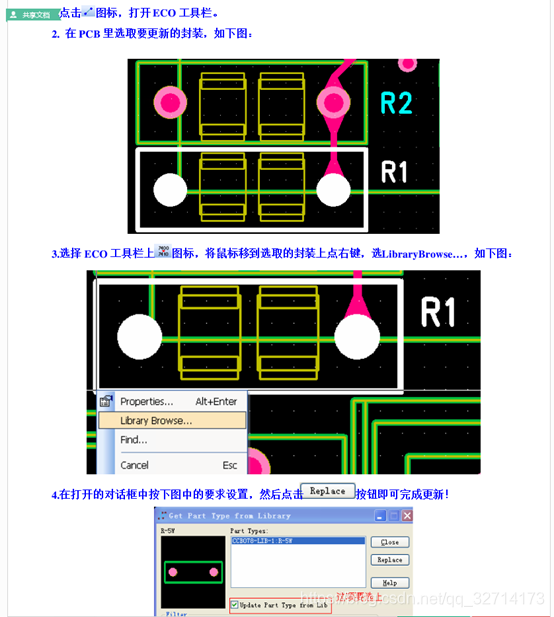

接下来就是将库中的新封装替换板子上原来的旧封装。

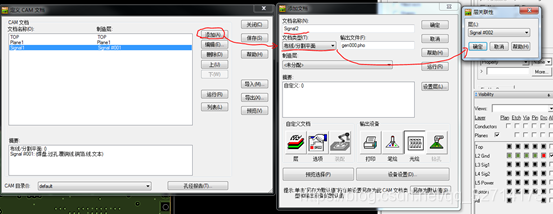

9、出gerber

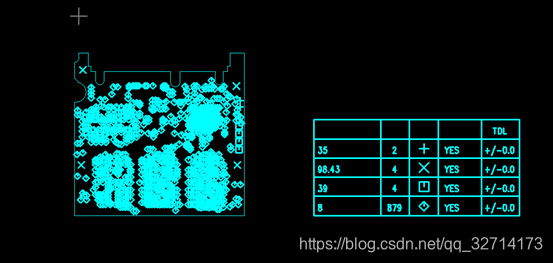

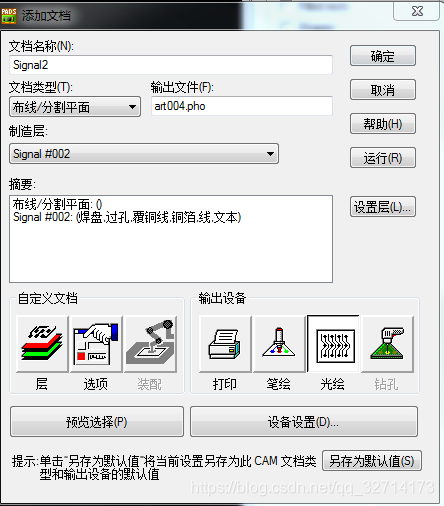

确定之后如下图所示。

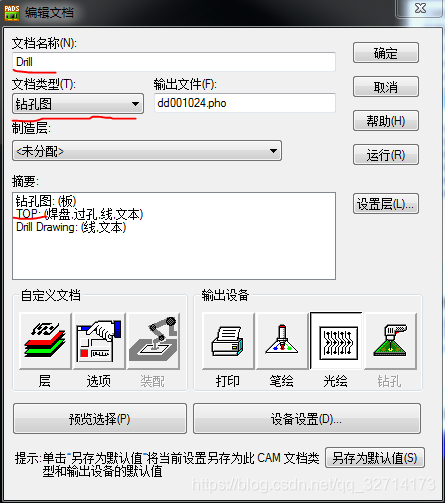

Drill选择的文档类型为钻孔图。

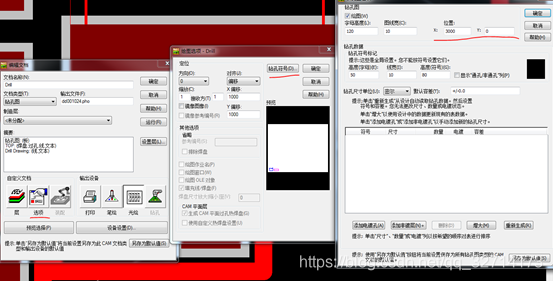

然后进入选项，选择钻孔符号，设置偏移量。大约3000mil左右。

不设置的话，两个会重合在一起。

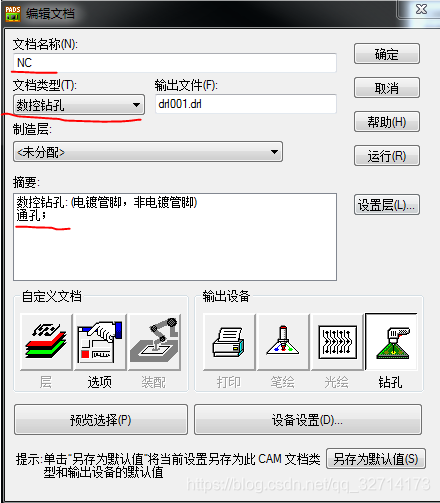

Nc的文档类型为数控钻孔。

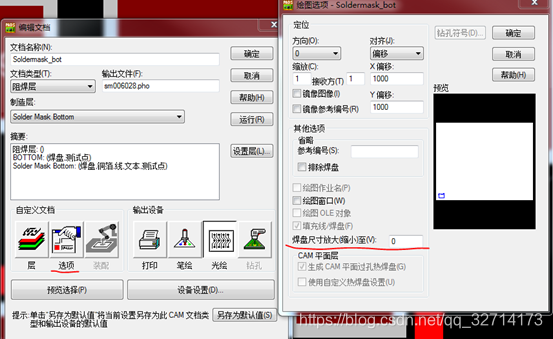

出solder的时候需要将焊盘尺寸放大（缩小）至0，原来默认是10。因为我们做的焊盘是有阻焊层的，所以这边就不需要了。
