十五天学会Autodesk Inventor系列(三)：拉伸命令详解

众所周知，Autocad是一款用于二维绘图、详细绘制、设计文档和基本 三维设计 ，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

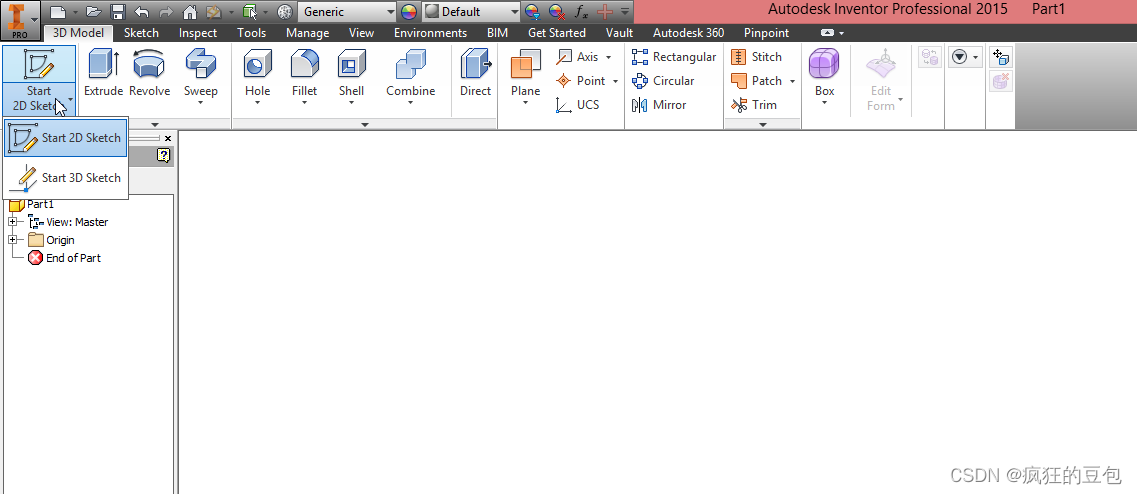

本章开始，我们一起看一下Inventor最基础的三维 命令 —— 拉伸，该命令应该是最基础也是使用频率最高的命令。首先根据上一篇文章新建零件，然后点击下图的新建二维草图，界面如下：

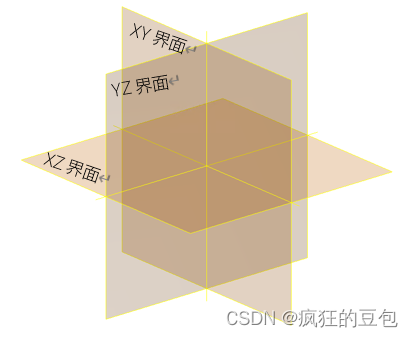

在图形区可看到一个三维坐标画面，点击“ XY 界面”进入图形区画图。

示例一：

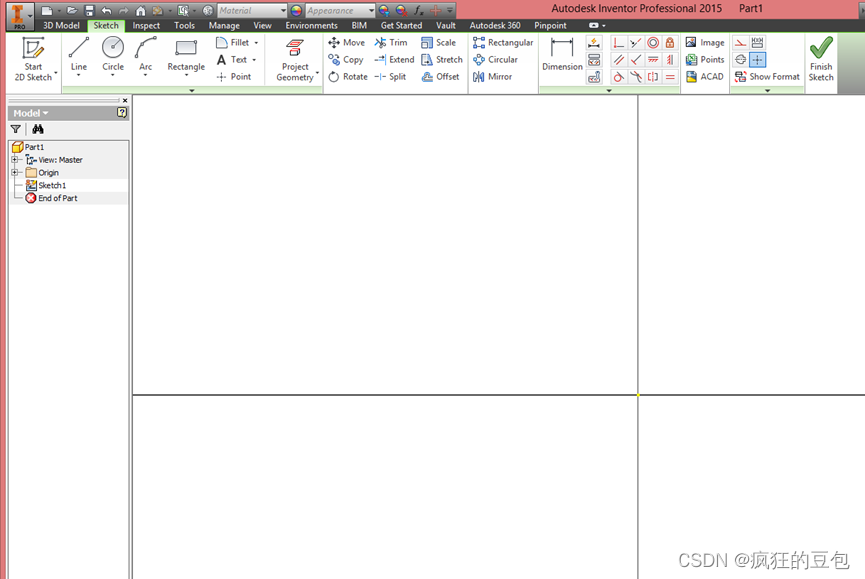

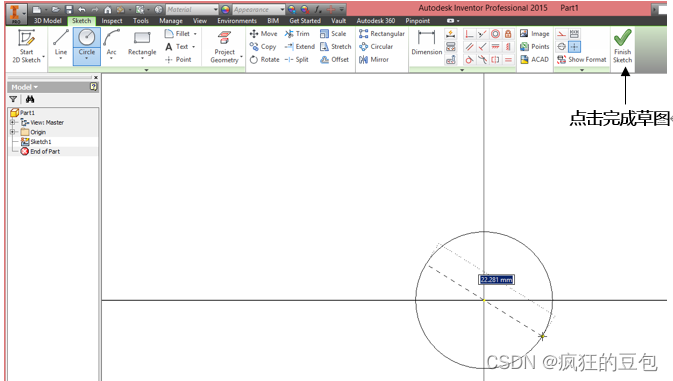

1. 在草图中，使用“圆”命令，在原点点击(原点会变成绿色)，输入圆的大小，即可画圆，然后点击完成草图。

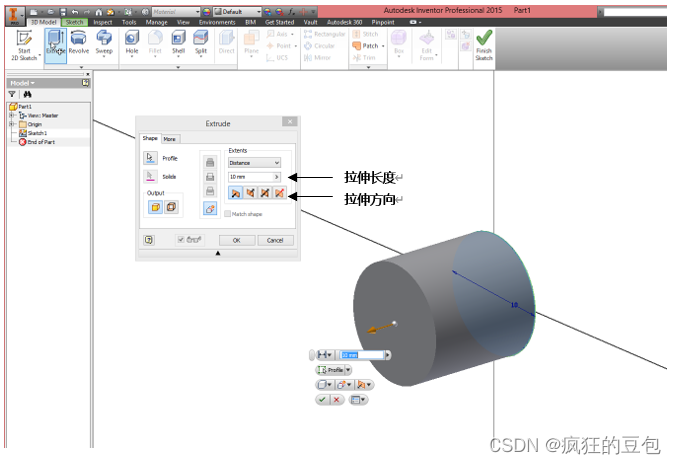

2. 点击三维模型中的“拉伸”命令，根据需求定义拉伸距离和方向。

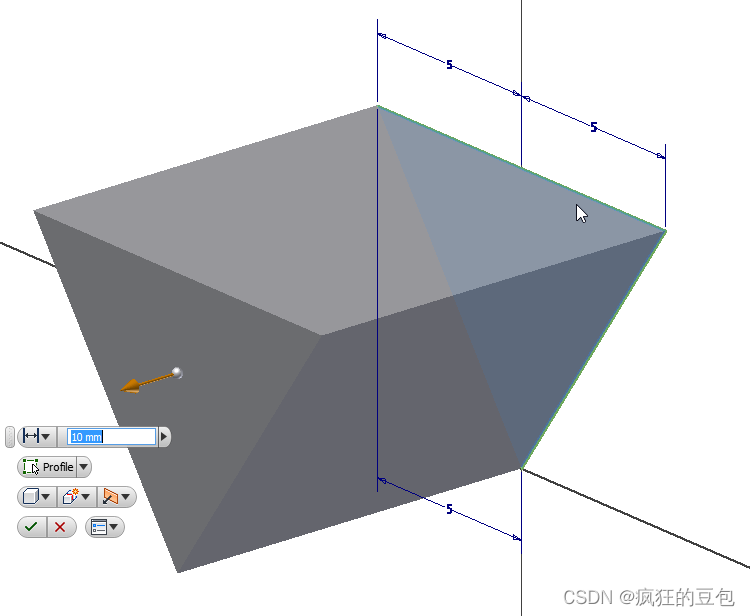

示例二：可实现不同形状的拉伸，但是要保证图形是闭合的，否则不能实现拉伸。（左边为未闭合图形，右边为闭合图形）

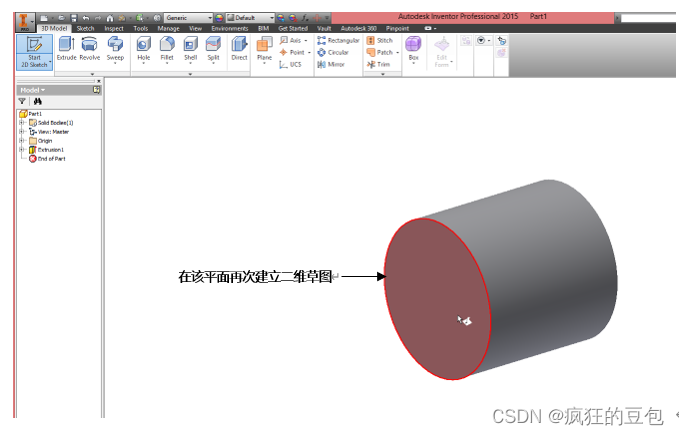

接下来介绍一下“拉伸”命令的第二种应用，那就是补充或切割实体。点击“开始二维草图”，选择圆柱体一个面，就可以在该平面再次建立二维草图。

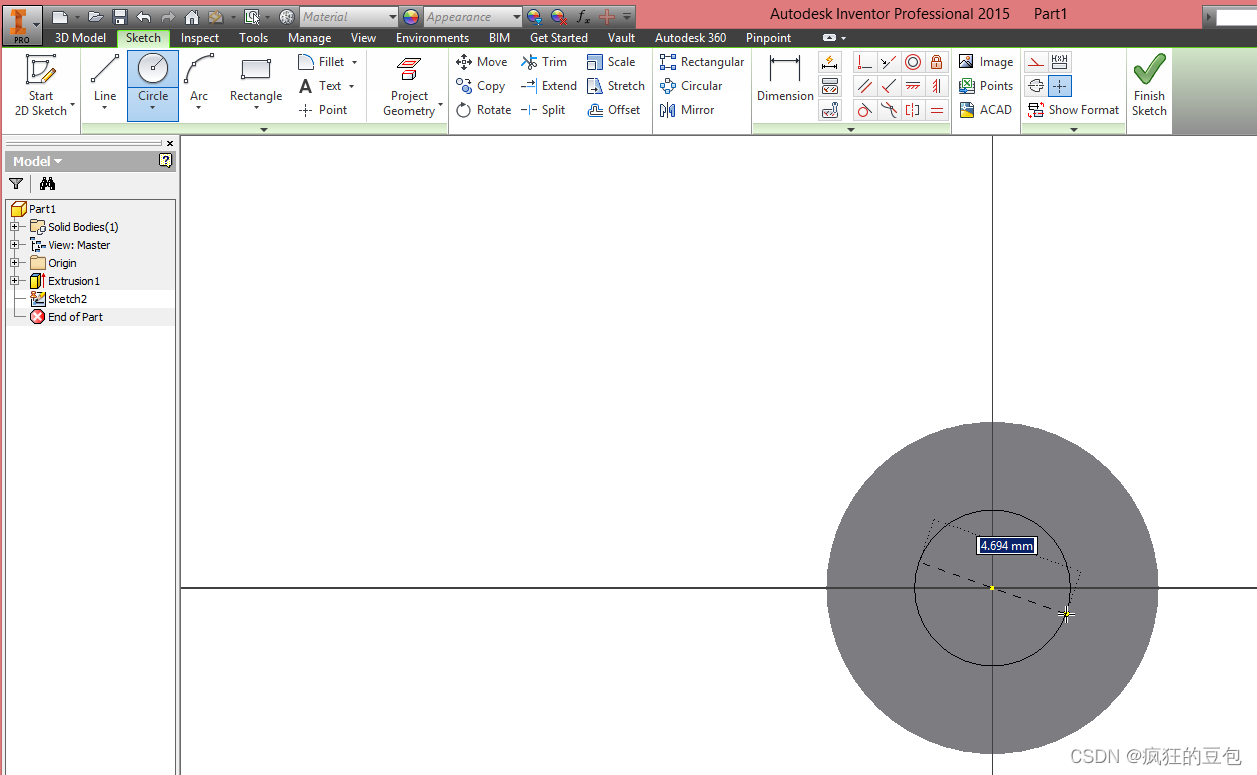

如下图，在该平面再画一个圆(方法同上)，点击“完成草图”。

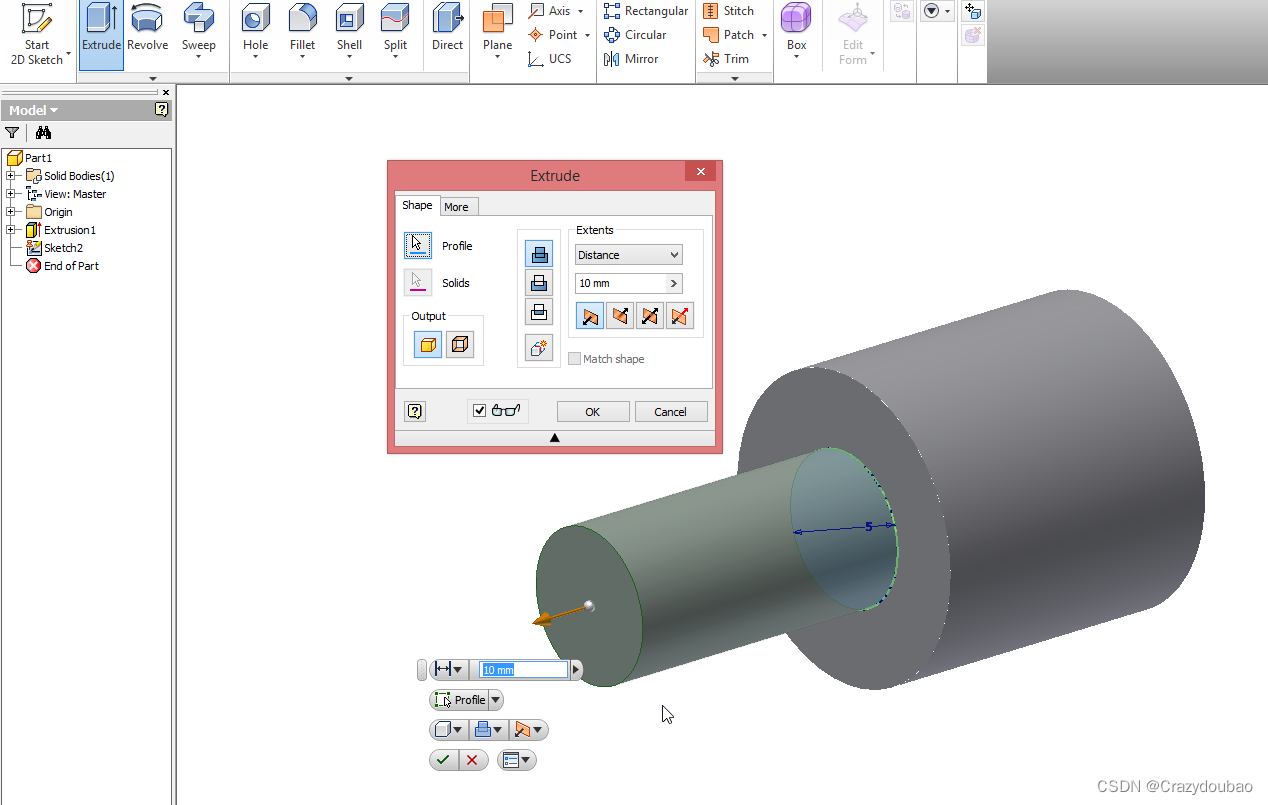

如下图，点击“拉伸”命令，可以实现补充实体，长度可输入。

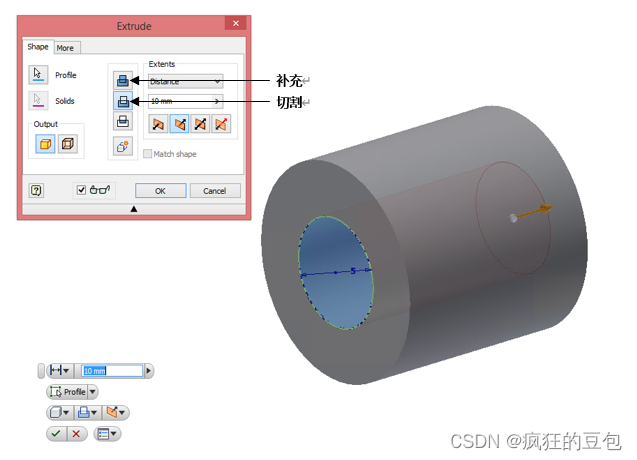

如下图，更改拉伸参数，就可以实现补充和切割互换。

本章主要介绍了如何使用“拉伸”命令，以及利用“拉伸”命令实现补充和切割实体。本章到此结束，感兴趣的朋友们请继续跟随节奏开始Inventor学习之旅吧！
