十五天学会Autodesk Inventor系列(终章)：答疑与总结

众所周知，Autocad是一款用于二维 绘图 、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

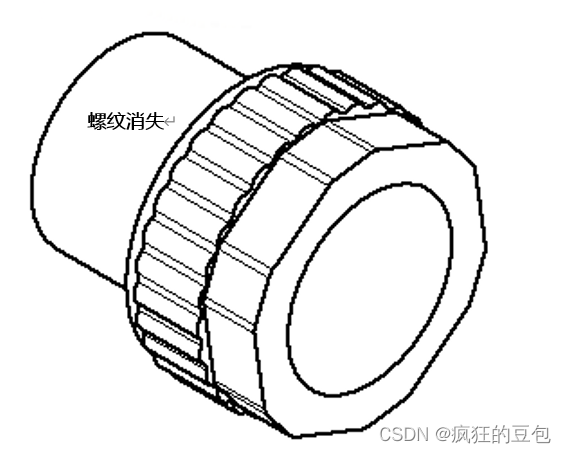

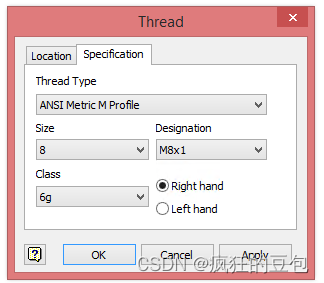

这一章也是该系列的最后一篇文章，主要是 解决 困难的问题，比如说如何绘制螺纹，其实目前常见的绘图软件都支持螺纹，正如Inventor“三维模型”功能栏中的“螺纹”工具，对话框中的参数可以调整，用于绘制不同的螺纹。虽然很简单方便，但是此功能只对三维立体图有效，当转成工程图纸后，螺纹就会消失，网上也能查到相关资料解决，也不能真正解决。所以目前最佳的解决办法就是绘制螺纹。

那么该如何绘制螺纹呢？

若要创建螺纹，首先创建一个圆柱体、工作平面和工作轴来定位螺纹截面轮廓，然后创建和定位用于螺纹的轮廓，最后切割螺纹。

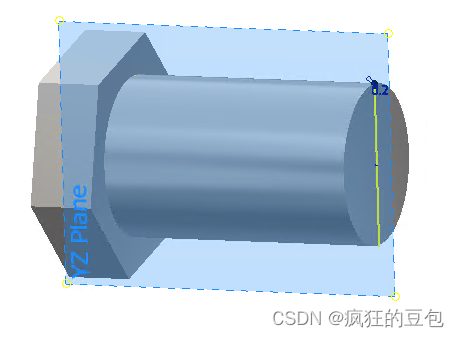

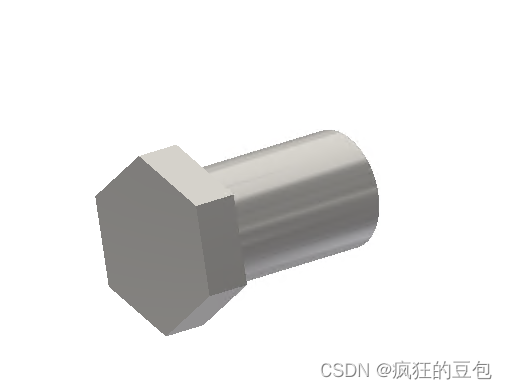

根据前文新建零件，命名保存，绘制如下的图形。 同时选择一个界面。

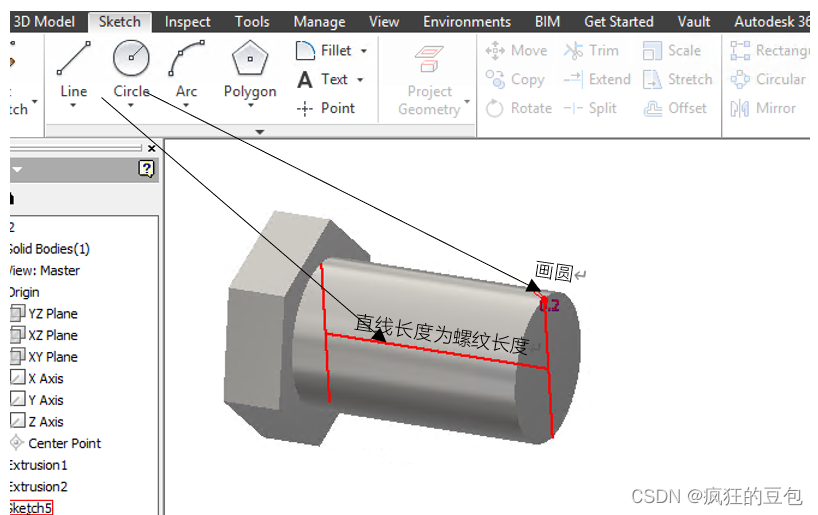

在新的界面绘制圆和直线，用于切割圆柱体。

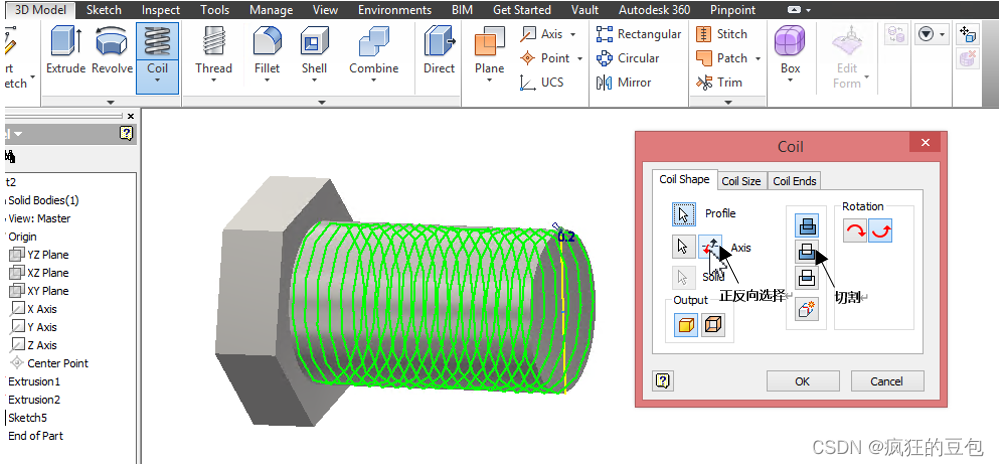

点击“三维模型”功能栏中的“螺旋扫掠”工具，选择图形和轴，注意选择正反向，同时选择切割模式，点击Ok即可。

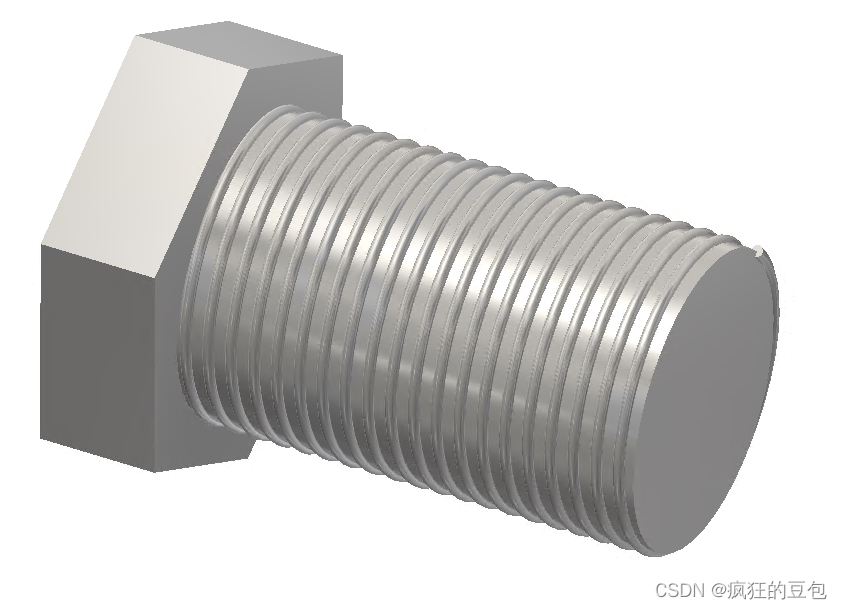

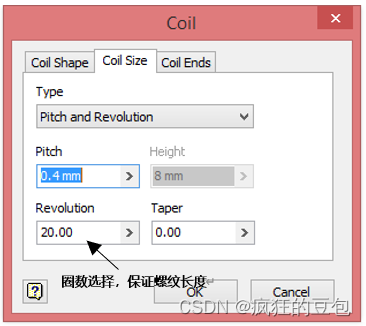

成品如下图，同时对话框中圈数选择，保证螺纹长度。

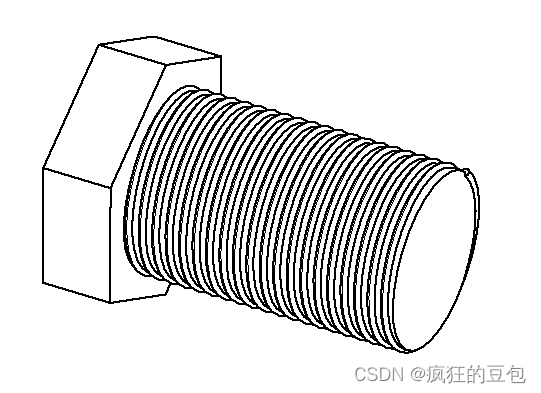

最后再测试一下工程图纸中，螺纹没有消失。

本章的内容主要是答疑，建立这个章节的目的也是为后续添加提供了平台，如果还有难以解决的问题也会放在该章节。

《十五天学会Autodesk Inventor，看完这一系列就够了》，这一系列文章到此就结束了，虽然只有十二篇文章，为什么要写十五天，也是希望大家学习的同时，可以多做一些练习，那我想十五天应该是够了。
