十五天学会Autodesk Inventor系列（四）：旋转命令详解

众所周知，Autocad是一款用于二维 绘图 、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

本章开始，我们一起看一下Inventor最基础的三维 命令 —— 旋转，该命令应该是最基础也是使用频率较高的命令。该命令最大的作用是将平面图转成三维图，当熟悉Autocad后，Autocad实现的二维图，通过旋转命令就可以转成三维图。

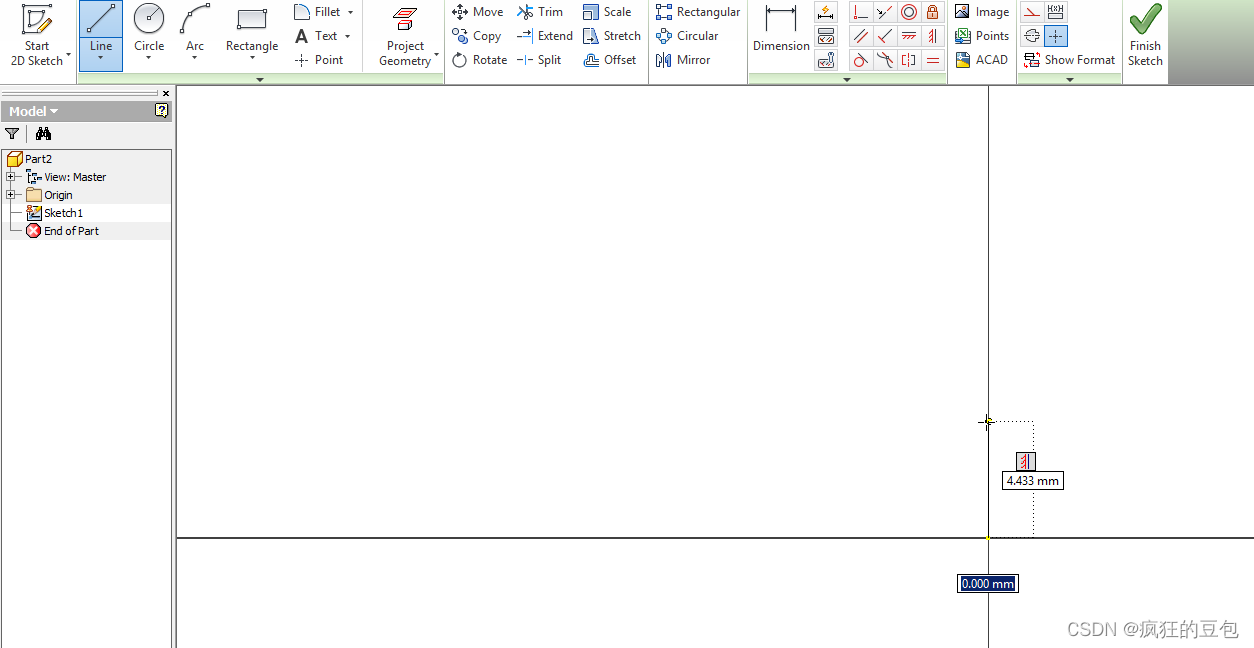

参考上一篇文章，新建二维草图，选择“ XY 界面”，点击直线命令，在原点开始建立图形。

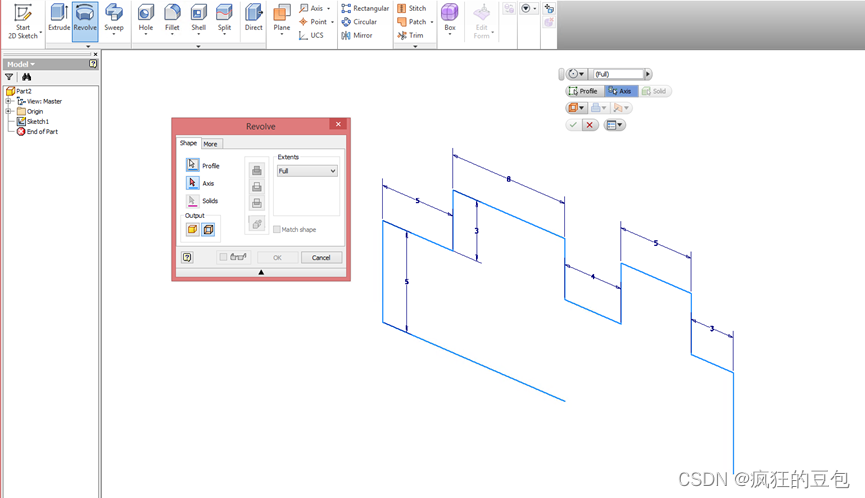

点击完成草图，实现的图形如下：

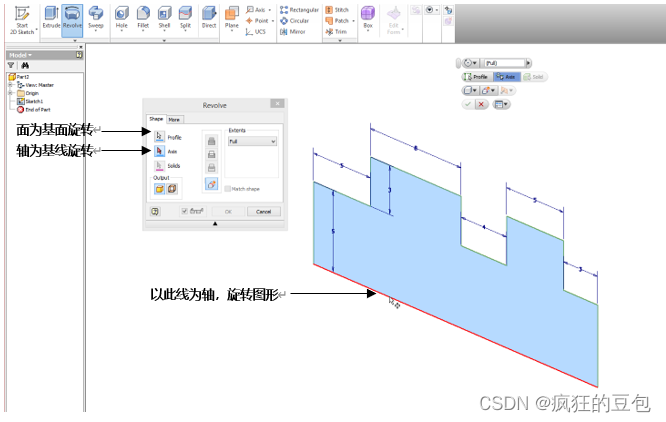

点击“旋转”命令，注意选择以“轴"为基线旋转，对于“面为基面旋转”，这里暂不使用，因为是二维草图为基础使用“旋转”命令，如果在三维草图上操作，可以使用“面为基面旋转”。

最终出图如下，注意二维草图中的图形必须是闭合的，否则不能出图。

本章主要介绍了如何使用“旋转”命令。本章到此结束，感兴趣的朋友们请继续跟随节奏开始Inventor学习之旅吧！
