十五天学会Autodesk Inventor系列（八）：图框自定义教程

所周知，Autocad是一款用于二维 绘图 、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

本章开始，我们 学习 Inventor的进阶内容，之前学到的内容已基本实现三维绘图，对于不复杂图形基本可以绘制。本章的内容是关于图框自定义，因为在实际绘图过程中，我们终究不能依赖工程图纸模板，需要更改一些格式和内容，那么该如何实现呢。

1. 表格 的绘制

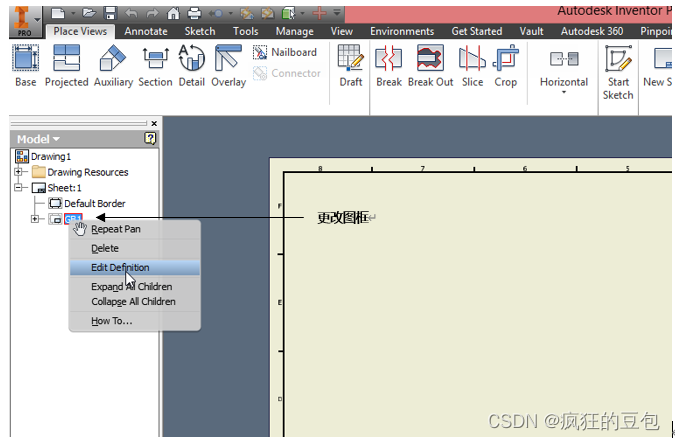

正如前文介绍的，打开任一Inventor工程图纸模板，均会出现如下图箭头指示的图框名称，鼠标右键点击，同时鼠标左键点击“编辑定义”，就可以更改图框。

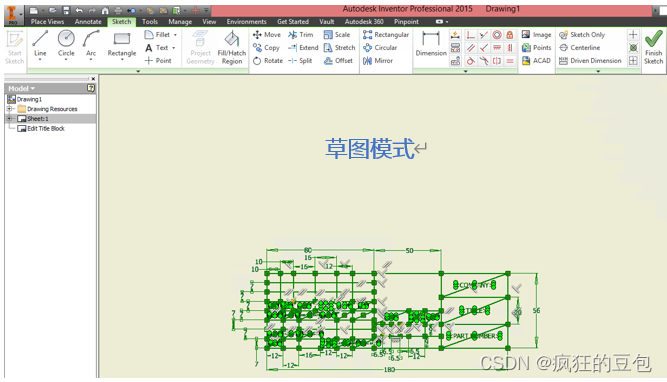

Inventor进入草图模式，全选表格，然后删除，重新绘制。

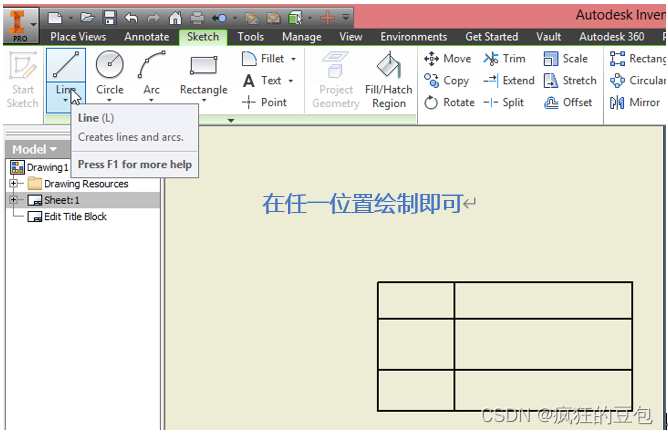

使用“直线”工具开始绘制表格，在任一位置作图均可，Inventor会自动将表格放置右下角对齐。

2. 添加文本

在草图模式下，点击下图中的“文本工具”，点击表格位置，开始输入文本。
