十五天学会Autodesk Inventor系列(二)：软件界面详解

众所周知，Autocad是一款用于二维 绘图 、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

本章开始，我们一起看一下Inventor的界面，熟悉Autocad新版本界面的人应该对此不陌生。使用的软件版本为Autodesk Inventor Professional 2015。首先进入软件，可以看到如下界面：

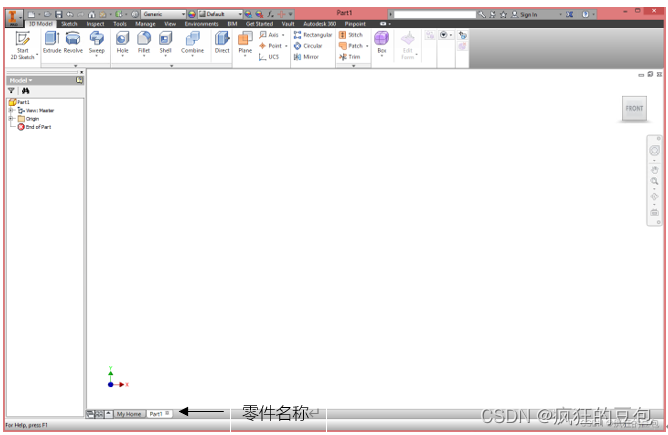

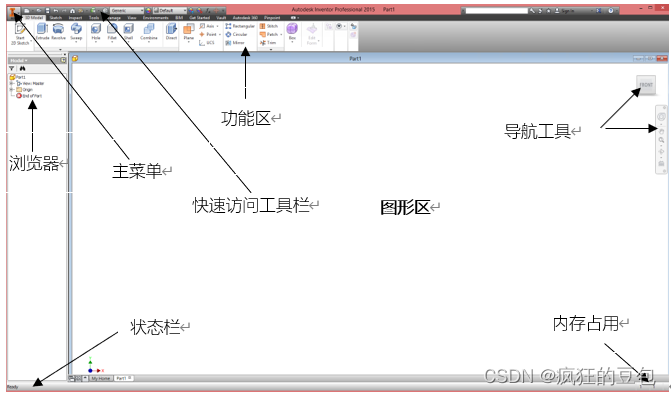

1. 主界面如下(示例：英文版界面)：

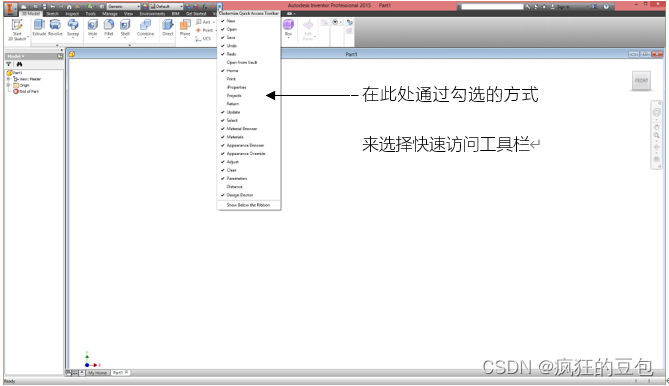

2. 添加快速访问工具栏

3.鼠标的使用

平移：按住鼠标中键不放，移动鼠标

放大缩小：前后滚轮中键滚轮

旋转1：F4+按下鼠标左键不放，移动鼠标

旋转2：Shift+按下鼠标中键不放，移动鼠标

旋转3：导航按钮“动态观察”激活状态，移动鼠标

旋转4：“动态观察”激活状态，按下Shift并移动鼠标实现自由旋转

新建界面

接下来看一下如何新建零件，首先打开软件，界面如下：

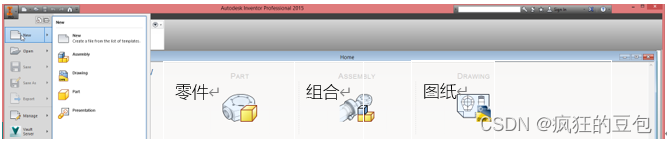

两种“新建方式”，第一种点击左上角图标，可以选择“零件”，“组合”和“图纸”。第二种点击右边的单个图标建立。

对于新建二维草图，只需要选择“零件”，那么对于多个零件组合，选择“组合”，最后对于图纸，即工程图纸，选择“图纸”。

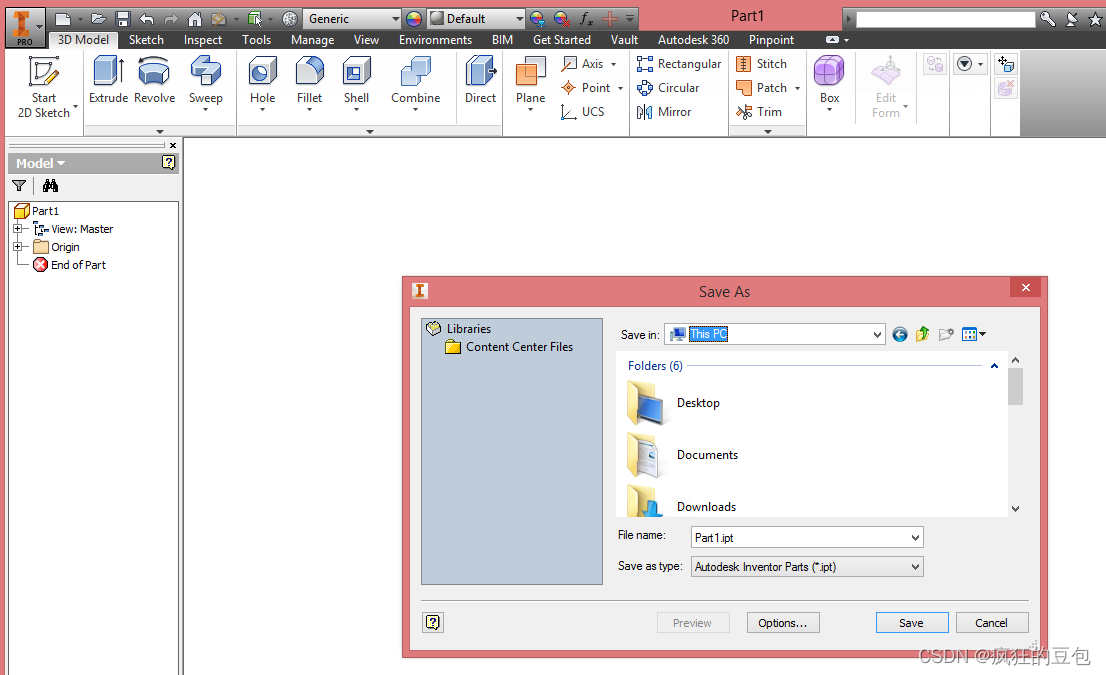

点击左上角图标，保存按钮，输入零部件名称，文件后缀为"ipt"。

本章内容主要介绍一下主界面，同时如何新建零件，本章到这就结束了，感兴趣的朋友请继续跟随节奏， 开启 Inventor之旅吧。
